Электродвигатели синхронные серии СДН(З)2 16-18



Электродвигатели синхронные СДН(З)2 16 габарита 6000В, 50Гц



Степень защиты СДН2 – ІР21, СДНЗ2 – ІР44; Форма исполнения ІМ7621; Способ охлаждения СДН2 – ІС01, СДНЗ2 – ІС37; Режим работы S1

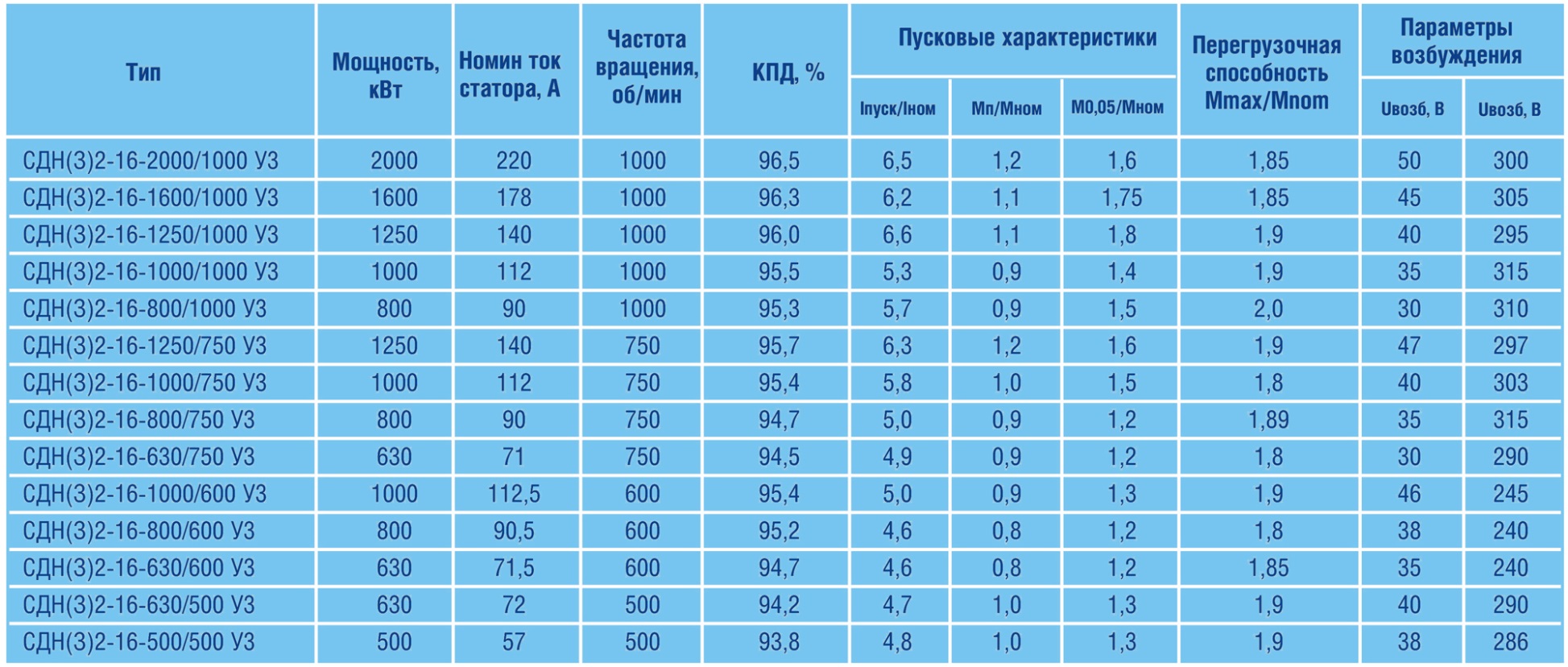

Основные технические данные двигателей серии СДН(З)2 16 габарита



201807131734

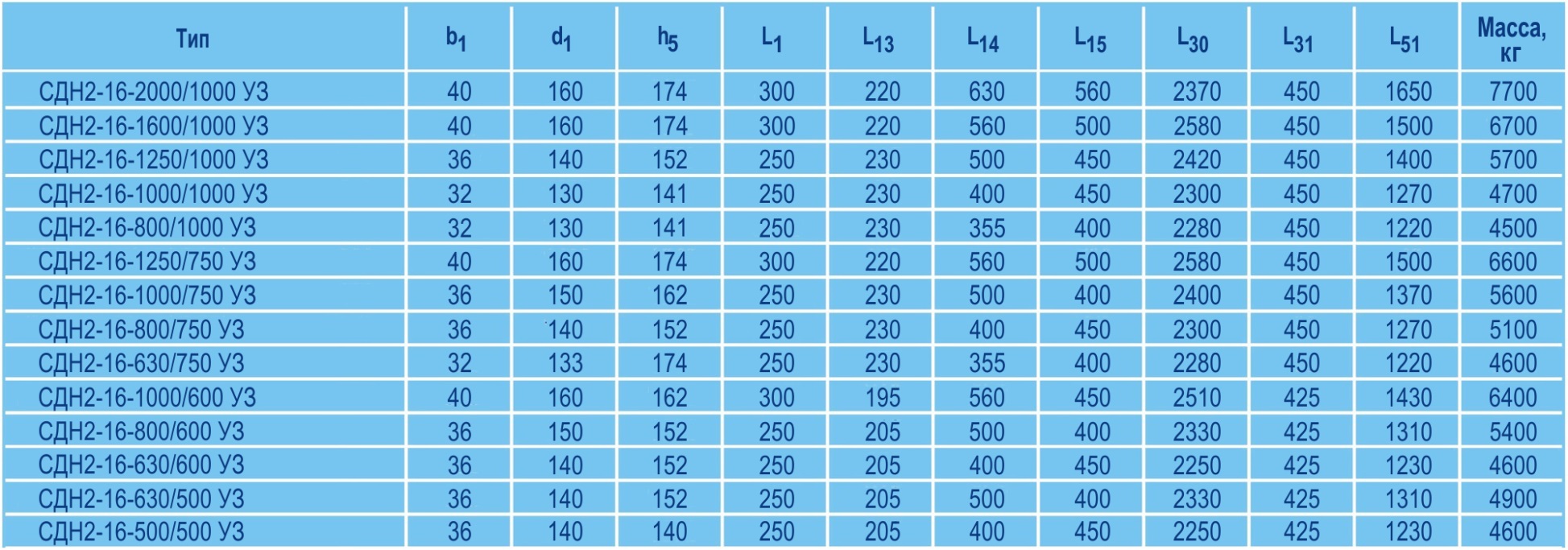

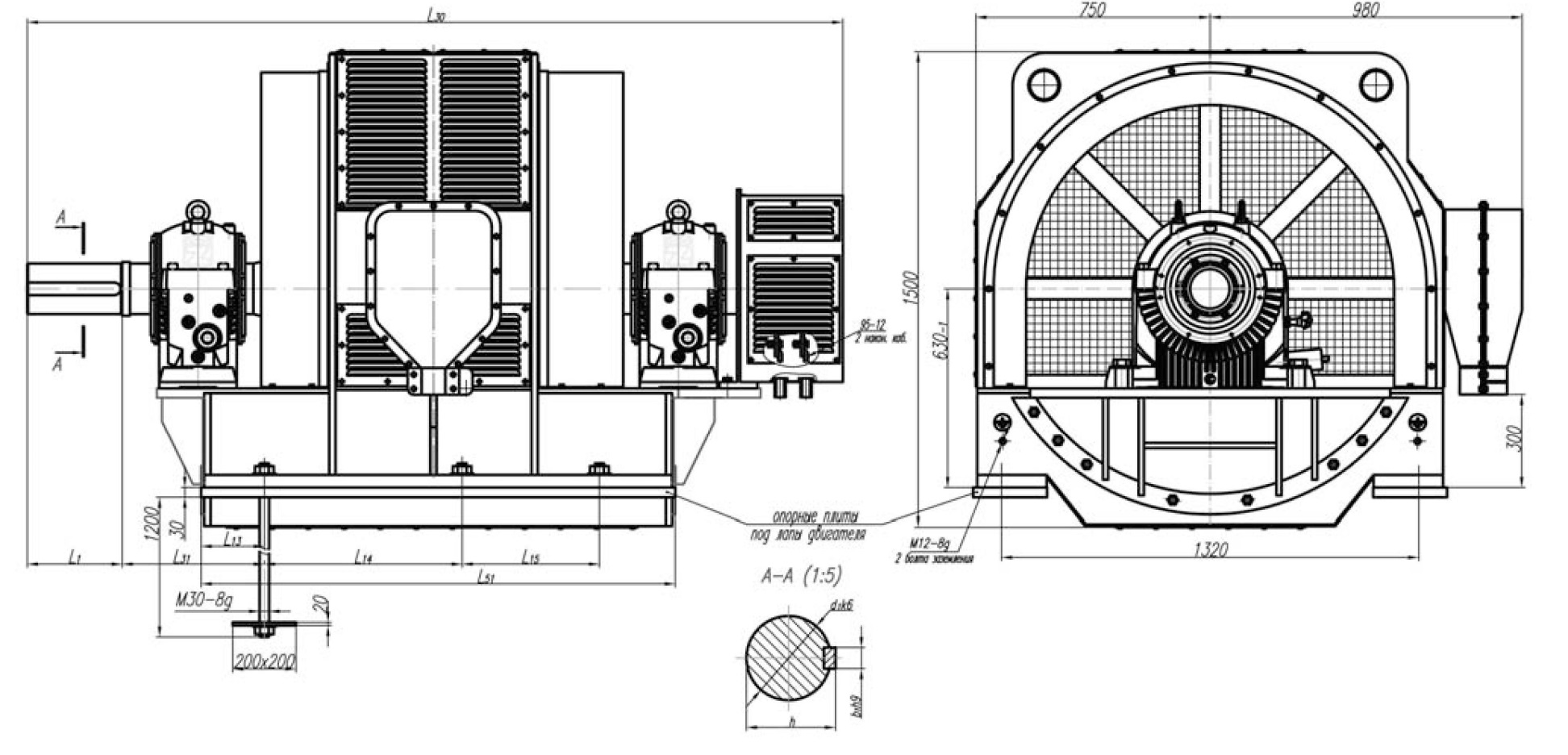

Габаритные, установочные, присоединительные размеры двигателей серии
СДН(З)2 16 габарита



201807131735



201807131736

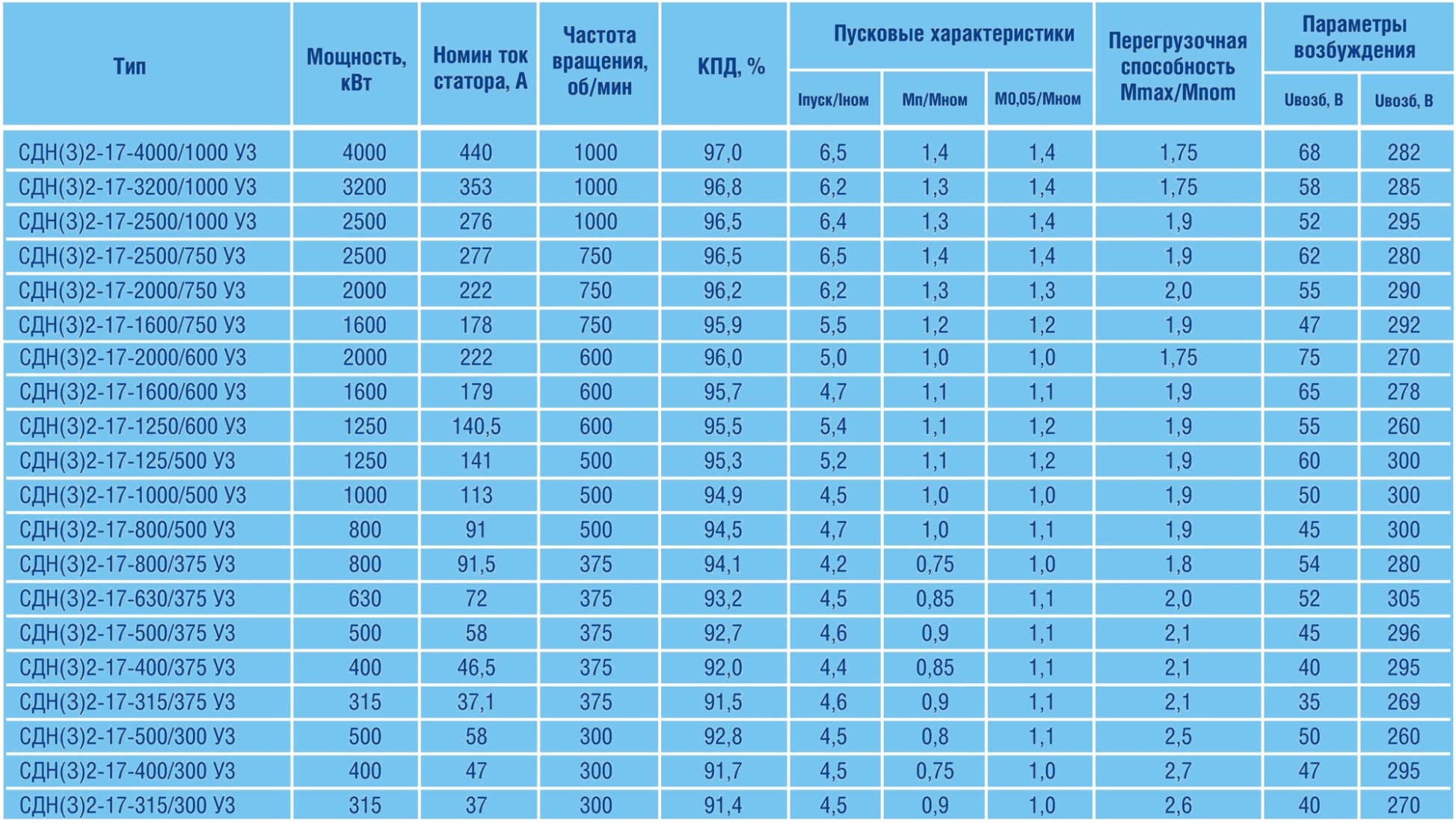

Основные технические данные двигателей серии СДН(З)2 17 габарита



Степень защиты СДН2 – ІР11, СДНЗ2 – ІР43; Режим работы S1; Способ охлаждения СДН2 – ІС01, СДНЗ2 – ІСW37A97 или ІСA17, ІСA37



201807131737

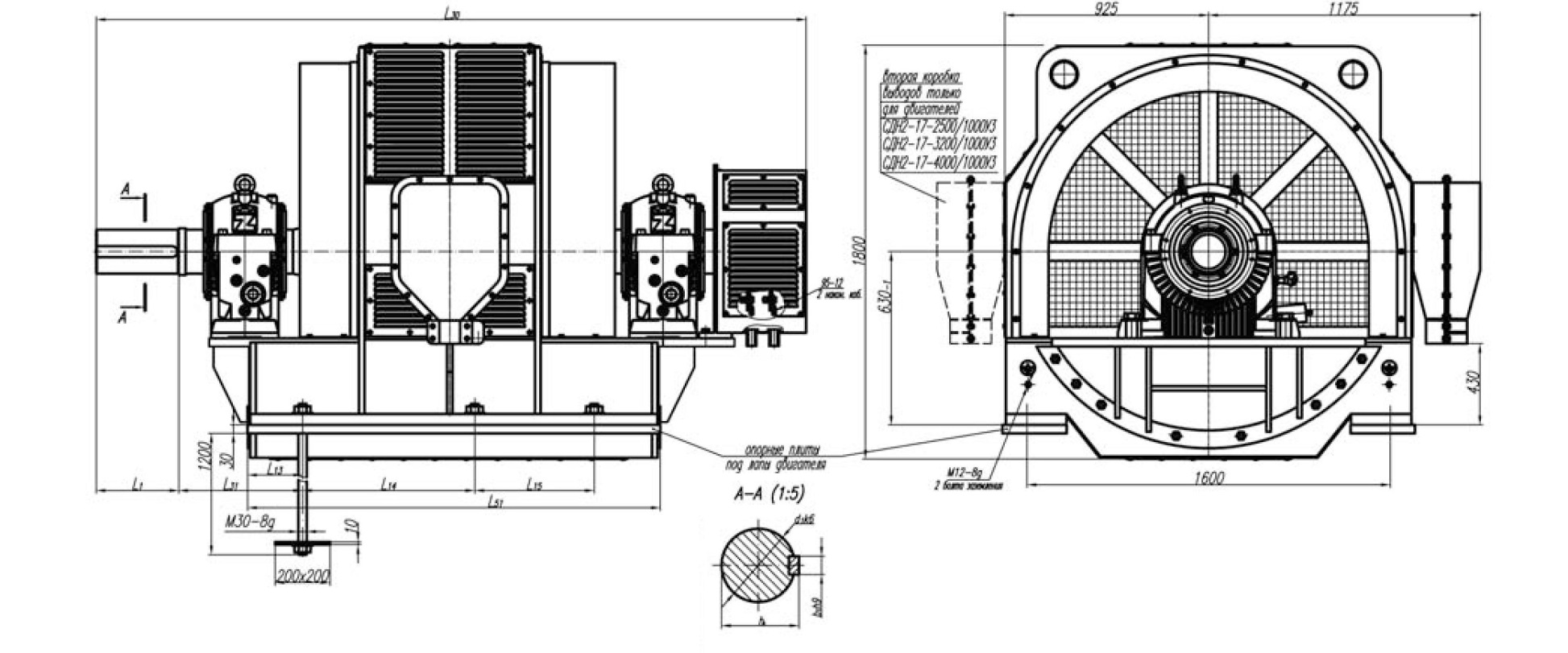

Габаритные, установочные, присоединительные размеры двигателей
серии СДН(З)2 17 габарита



201807131738

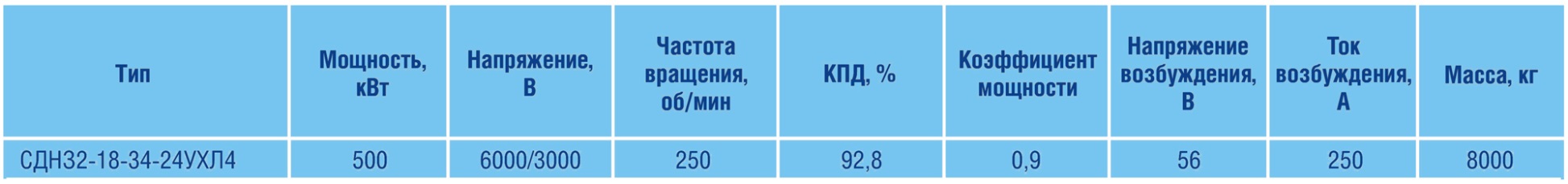

Основные технические данные двигателей серии СДН(З)2 18 габарита



Способ охлаждения СДНЗ2-18-34-24УХЛ4 – ІСW37F91; Форма исполнения ІМ7125; Режим работы S1



201807131739

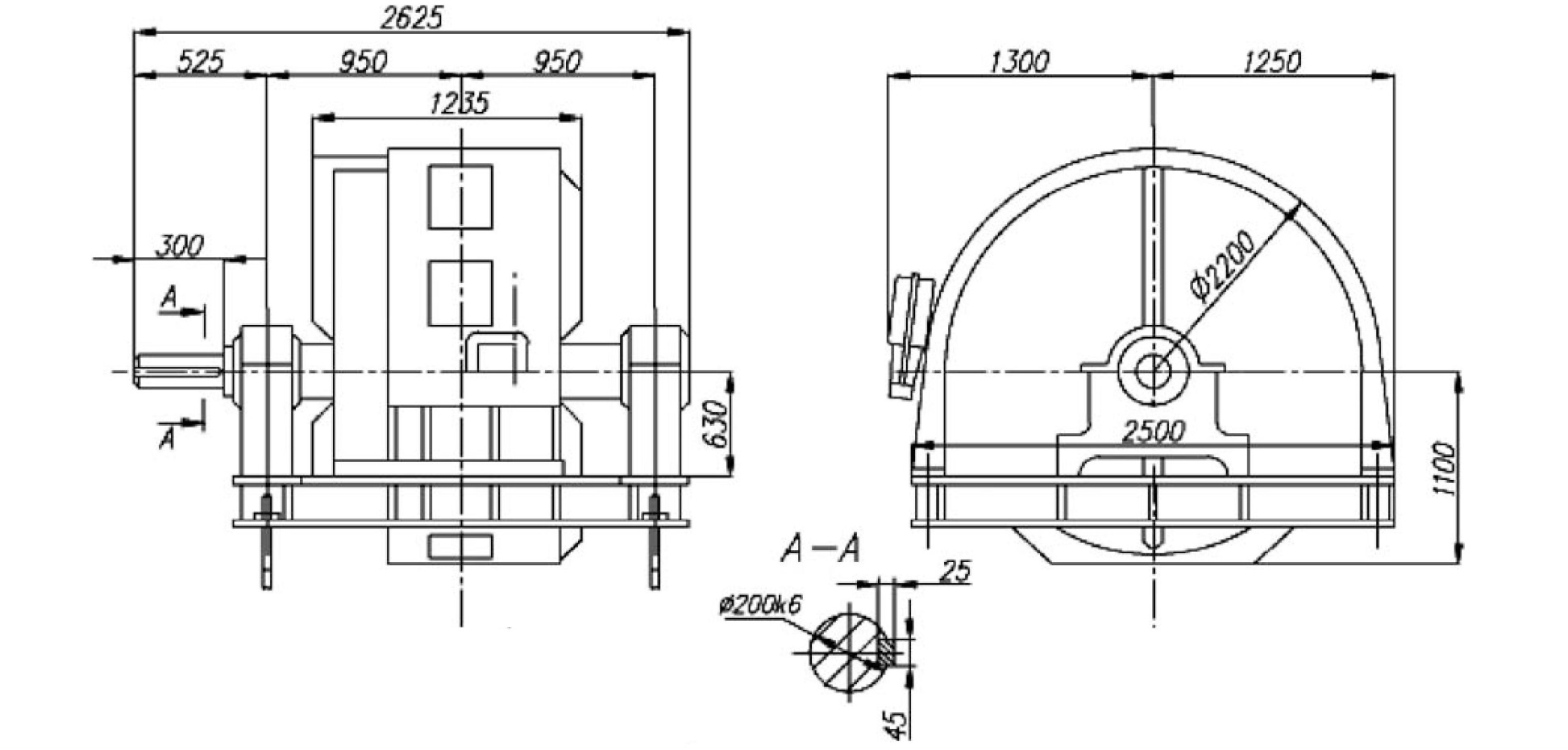

Габаритные, установочные, присоединительные размеры двигателей
серии СДН(З)2 18 габарита



201807131740
