Электродвигатели асинхронные серии 1ВАО-280, 315



    Электродвигатели трехфазные асинхронные взрывозащищённые с короткозамкнутым ротором типа 1ВА0 предназначены для нужд угольной, химической, газовой, нефтеперерабатывающей, нефтяной и других отраслей промышленности в качестве привода стационарных машин и механизмов во взрывоопасных зонах помещений всех классов и наружных установках, где могут образовываться взрывоопасные смеси газов, паров или пыли с воздухом, отнесенные по взрывоопасности к категориям IIА, IIB и группам воспламеняемости Т1, Т2, ТЗ, Т4 (маркировка по взрывозащите 1ExdellBT4 или 2ExdellBT4).


    1ВАО аналог двигателей 2В, ЗВ, ВА02, ВА04.


    Двигатели предназначены для работы от сети переменного тока частотой 50Гц напряжением 380В, 660В


     Вид климатического исполнения двигателей - V2.
     Номинальный режим работы двигателей - S1.
     Конструктивное исполнение двигателей - IM1001, IM4001, IM9701.
     Степень защиты двигателей - IP54, наружного вентилятора - IP20.
     Способ охлаждения двигателей - ICA0141 или ICA0151.
     Вид взрывозащиты - "взрывонепроницаемая оболочка" и "защита вида е".



    Пуск двигателей прямой при номинальном напряжении сети. Двигатели допускают правое или левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя. Соединение фаз обмотки - треугольник (380В) или звезда (660В). Изоляционные материалы обмотки статора класса нагревостойкости "Н" или "F".



    Двигатели имеют подшипники качения с консистентной смазкой. Подшипниковые узлы снабжены устройством для пополнения и удаления смазки. Двигатели с маркировкой по взрывозащите 1ExdellBT4 оснащены датчиками температуры подшипниковых узлов.



    Двигатели могут быть укомплектованы подшипниками SKF или FAG.



    Соединение двигателей с приводным механизмом осуществляется посредством зубчатых или упругих втулочно-пальцевых муфт.

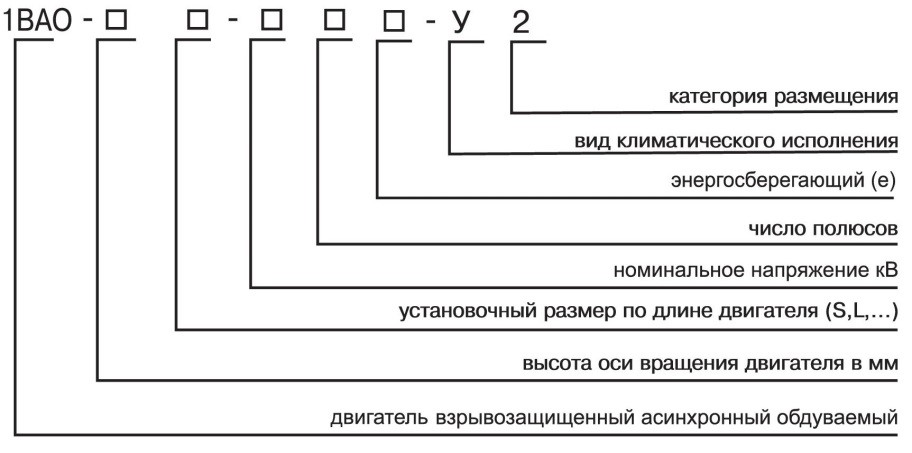

Условное обозначение типа двигателей серии 1ВАО 280, 315



201801101301

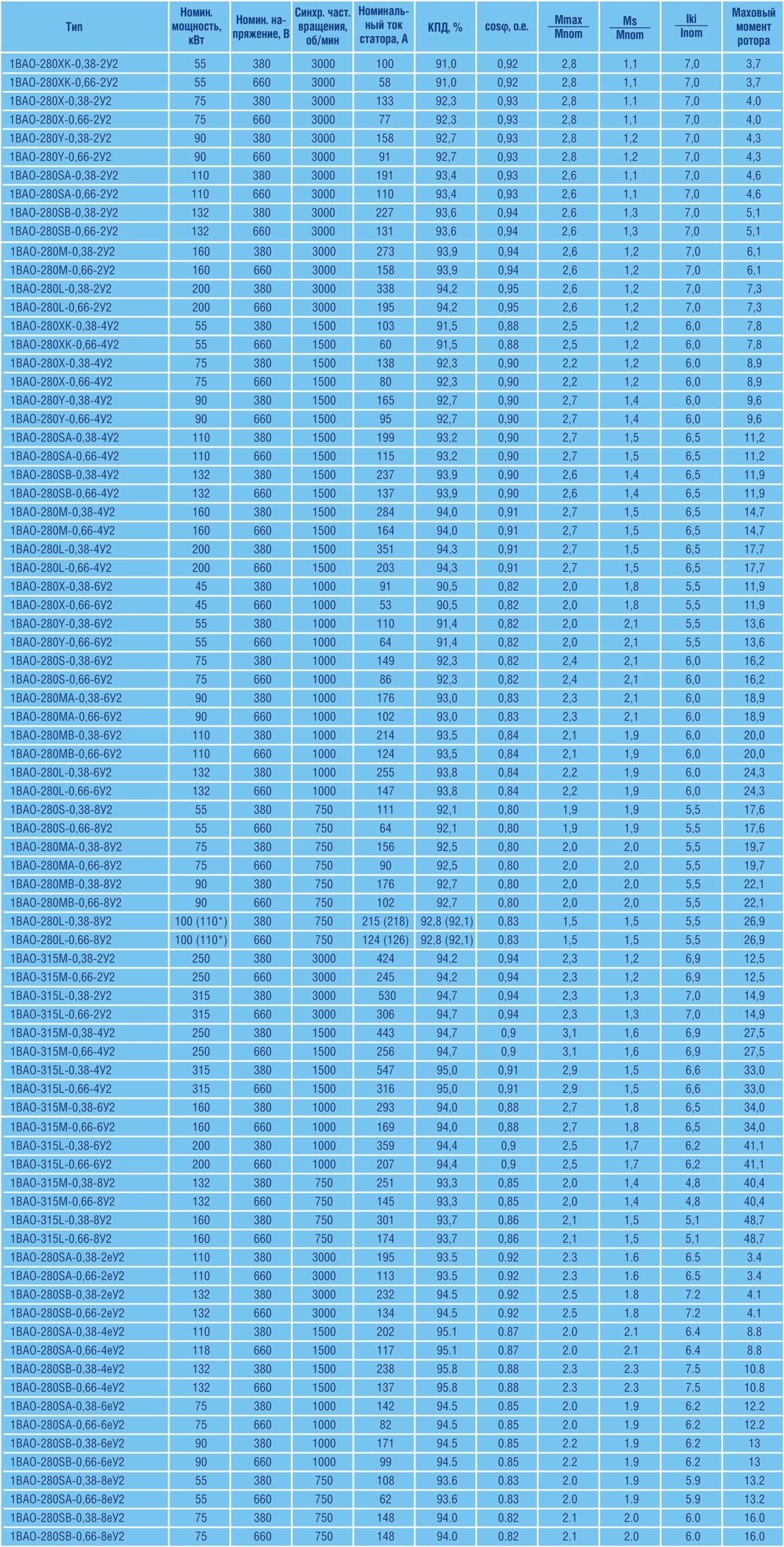

Основные технические данные двигателей серии 1ВАО 280, 315



201801101302



    * Двигатели с уровнем взрывозащиты “Повышенная надежность против взрыва” (маркировка 2ExdellBT4)

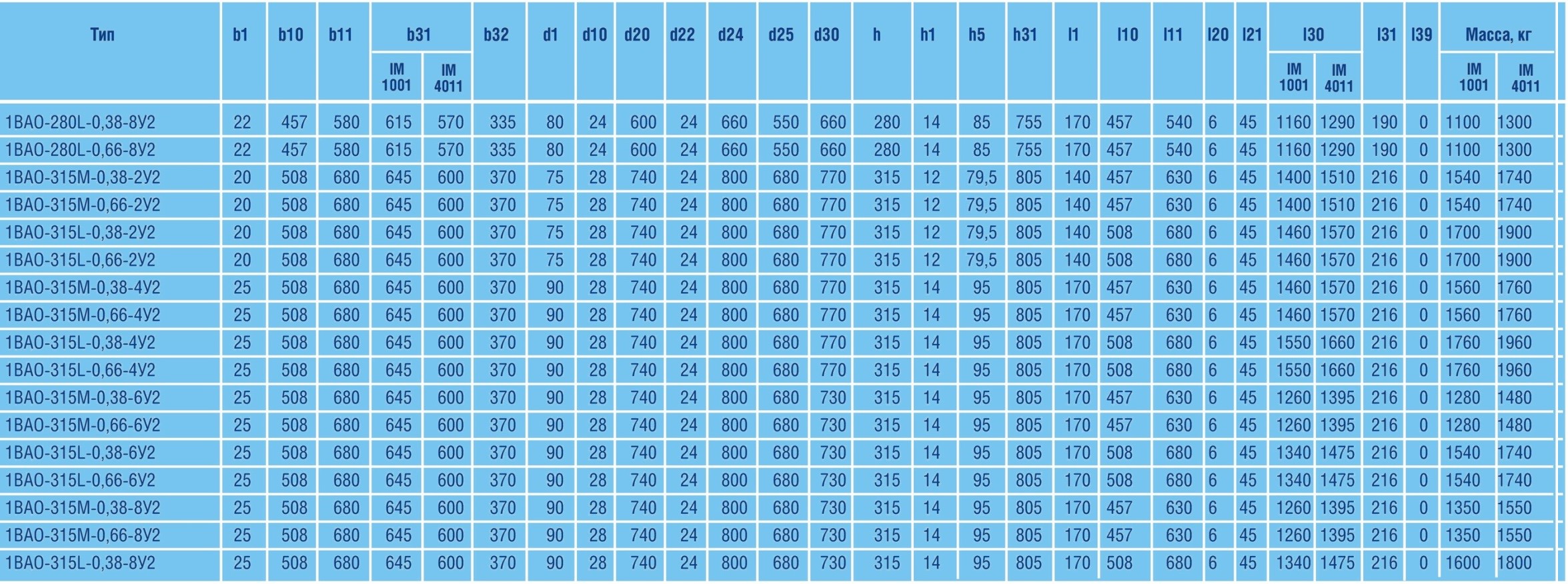

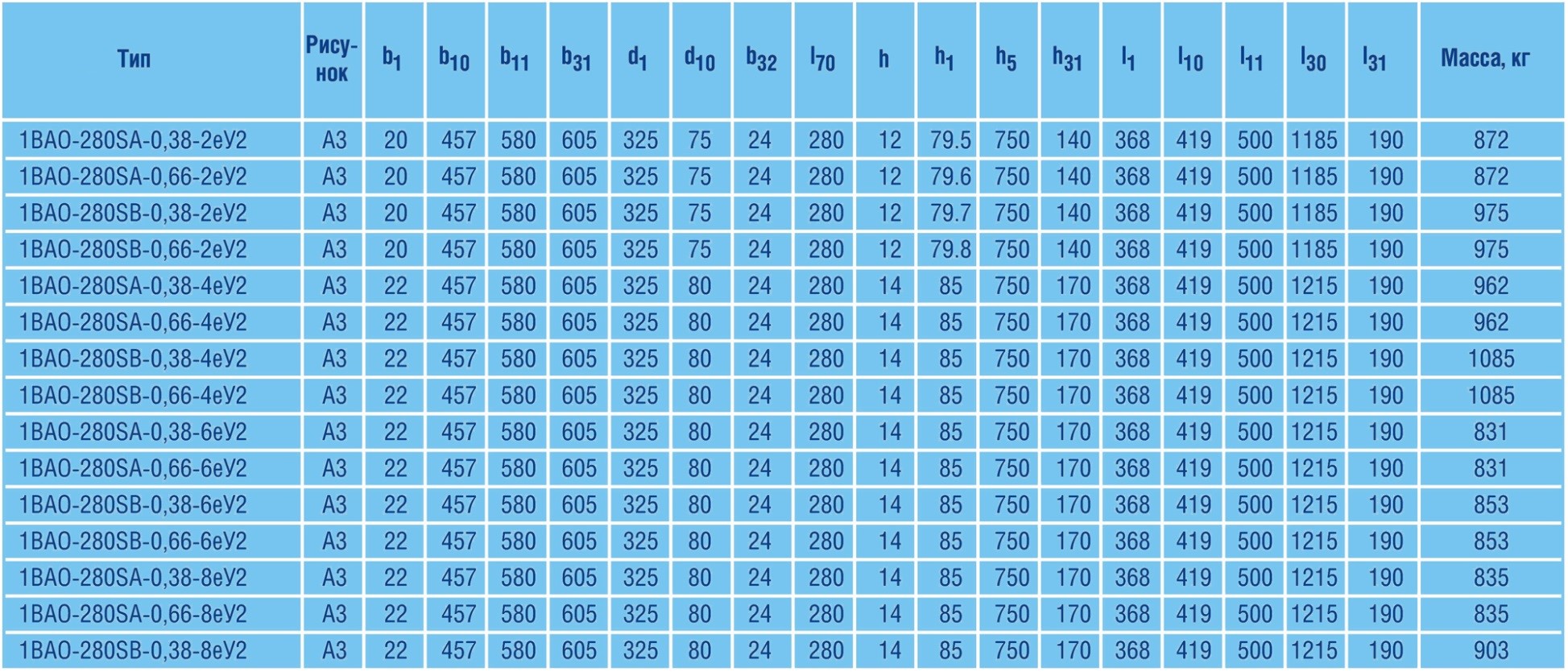

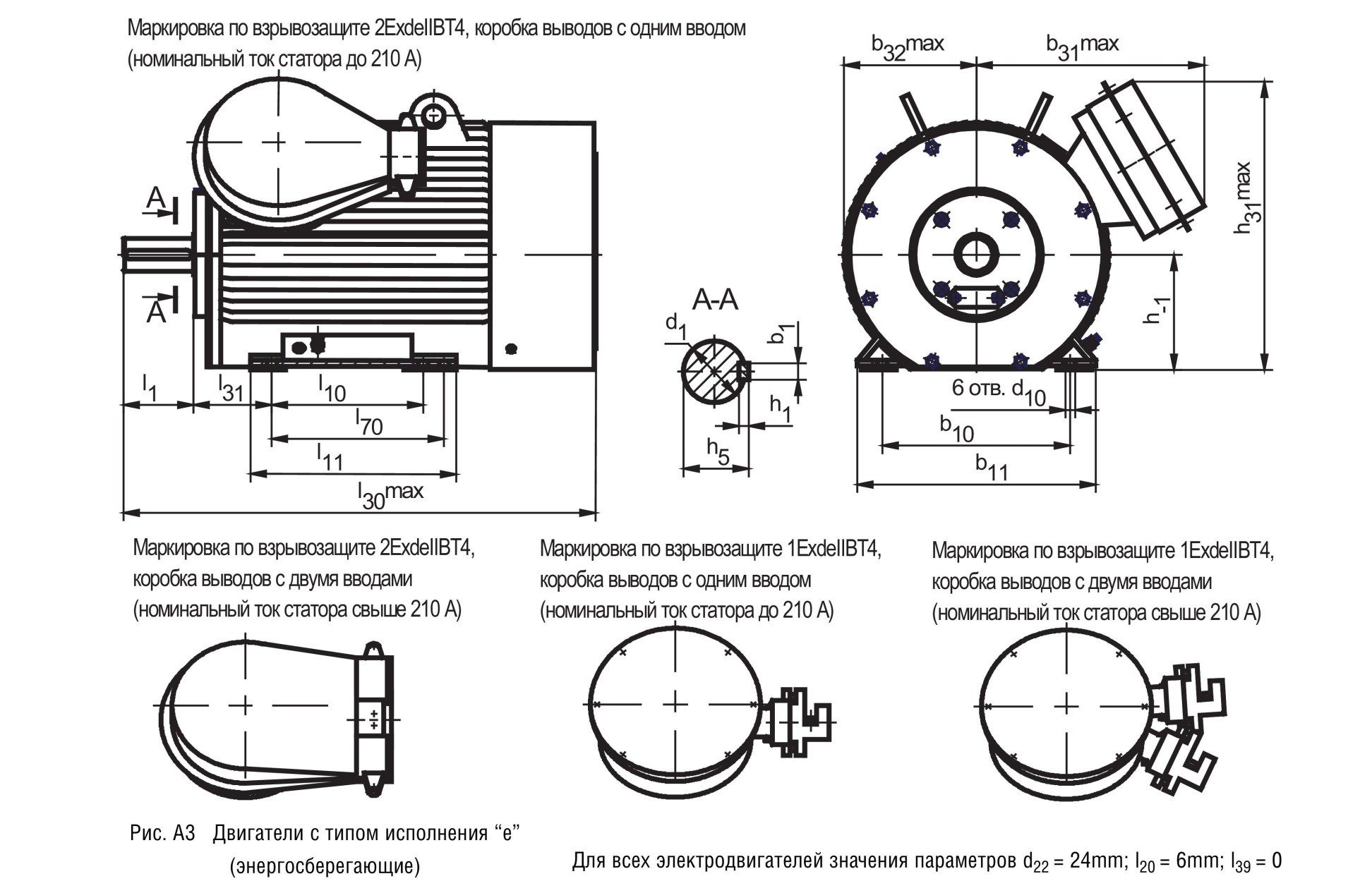

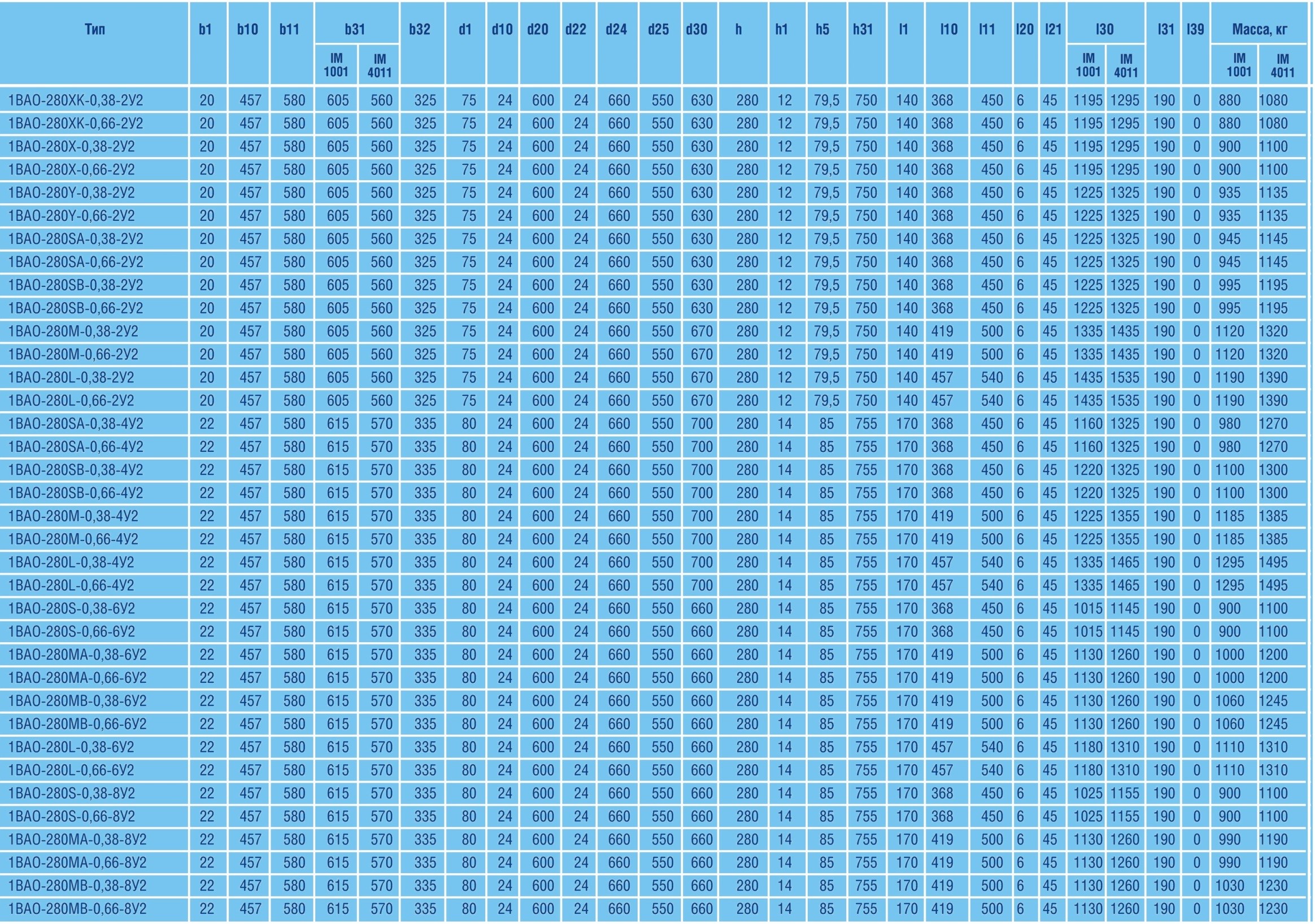

Габаритные, установочные, присоединительные размеры двигателей серии 1ВАО 280, 315

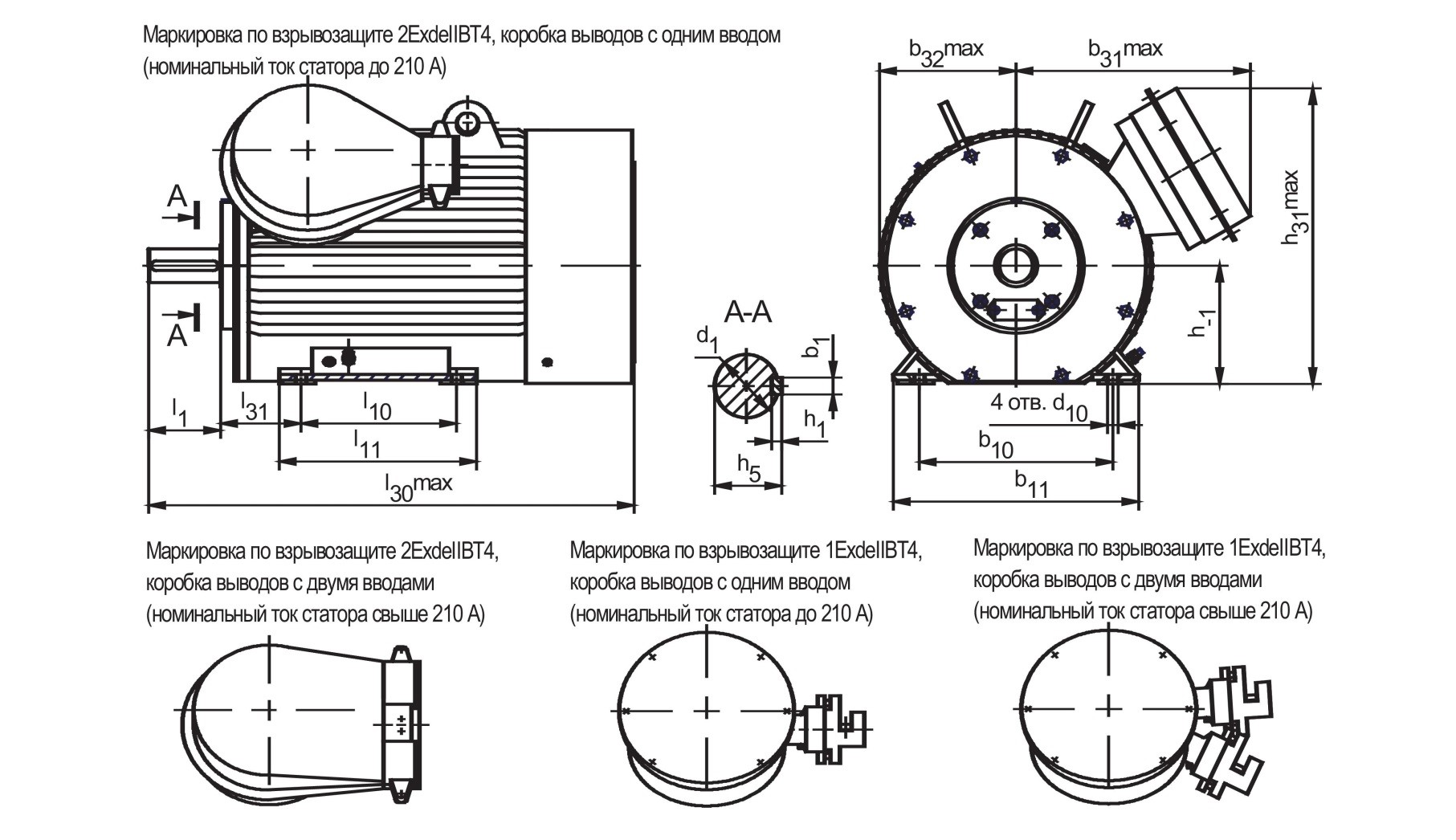

    Монтажное исполнение IM1001

201801101303

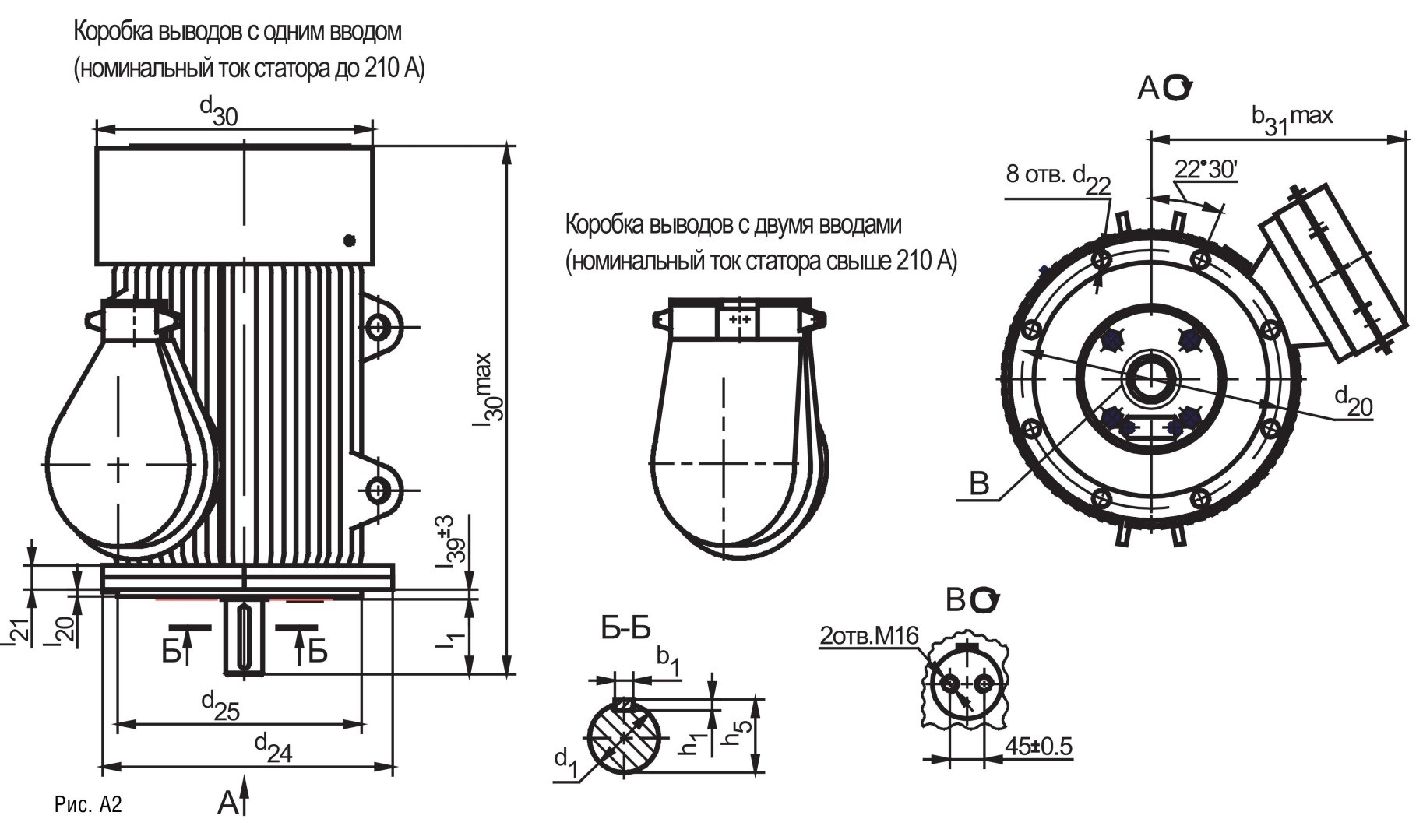

    Монтажное исполнение IM4011

201801101304



201801101305



201801101306



201801101307



201801101308
