Электродвигатели постоянного тока серии Д



    Электродвигатели постоянного тока типов Д 810 - Д 818 предназначены для работы в электроприводах подъемно-транспортных механизмов и металлургических агрегатов. Двигатели характеризуются высокой перегрузочной способностью и широким диапазоном регулирования частоты вращения, путём изменения подводимого напряжения и степени возбуждения.



Электродвигатели постоянного тока серии Д

    Двигатели изготавливаются на номинальное напряжение 220В и 440В по способу возбуждения с последовательным, смешанным, параллельным и параллельным со стабилизирующей обмоткой.


    Группа условий эксплуатации по механическим факторам – М3 по ГОСТ 17516.1

    Класс нагревостойкости изоляции  - «Н».
    Вид климатического исполнения – У, УХЛ и Т по ГОСТ 15150.
    Категория размещения 1 и 2.

    Степень защиты двигателей по ГОСТ 17494:
- закрытого исполнения – IP44,
- защищенного исполнения – IP20.
    Для двигателей установлены режимы работы:
- в закрытом исполнении S2 – 60 мин, S3 – 15,25 ,40, 60% и S1;
- в защищенном исполнении - S1.
    Двигатели изготавливаются с конструктивными исполнениями по способу монтажа: IM 1003, IM 1004, IM 4014 по ГОСТ 2479.

    Поставляются двигатели постоянного тока в закрытом исполнении с естественным охлаждением и в защищенном исполнении с независимой вентиляцией.



Двигатели выпускаются по ТУ У 31.1-37214583-001:2010

Гарантийный срок - 24 месяца со дня ввода электродвигателя в эксплуатацию,
но не позднее 6 месяцев со дня отгрузки потребителю.

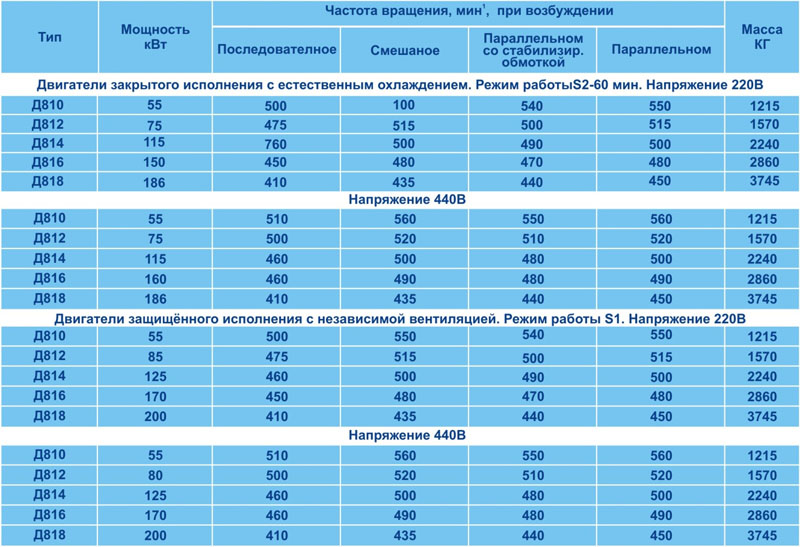

Технические данные электродвигателей серии Д  основного исполнения



51454425

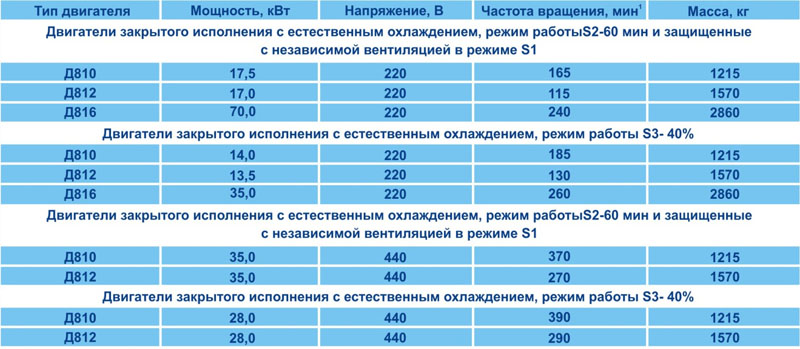

Технические данные электродвигателей серии Д с пониженной частотой вращения



5418154

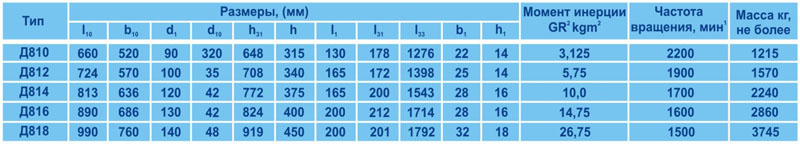

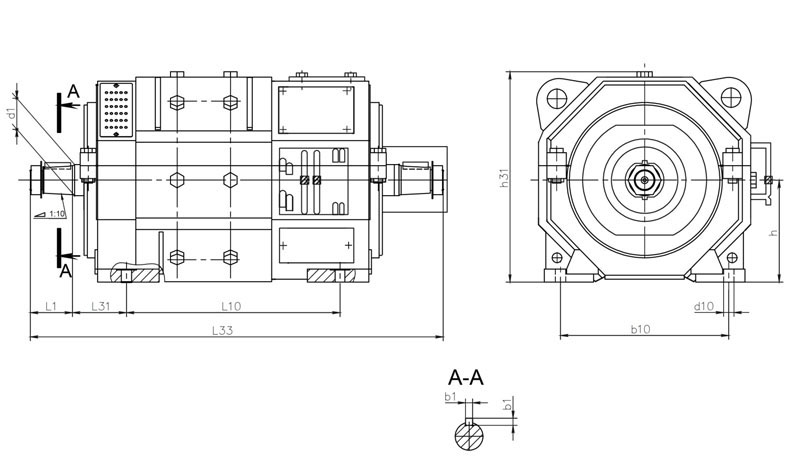

Габаритные, установочные, присоединительные размеры краново-металлургических двигателей Д810 - Д818



1324514



728544

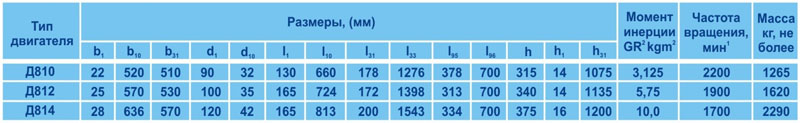

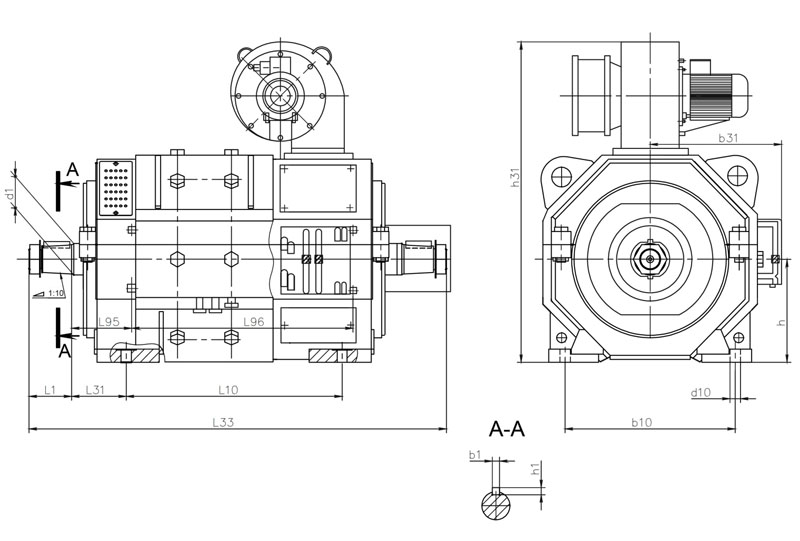

Габаритные, установочные, присоединительные размеры краново-металлургических двигателей Д 810, Д 812 и Д 814 с вентилятором наездником ВР-260



1001





1002

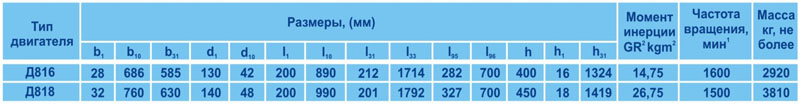

Габаритные, установочные, присоединительные размеры краново-металлургических двигателей Д816, и Д818 с вентилятором наездником ВР-324



1003



1004
