Электродвигатели асинхронные серии 1ВАО-450



    Электродвигатели трехфазные асинхронные взрывозащищенные высоковольтные с короткозамкнутым ротором типа 1ВАО-450 пред¬назначены для привода стационарных машин и механизмов, работа¬ющих во взрывоопасных зона, марки¬ровка по взрывозащите - 1ExdellBT4 и подземных выработках шахт, рудников и их наземных строениях, опасных по рудничному газу или пыли (маркировка по взрывозащите - РBExdl).


     Вид климатического исполнения - У2,5.
     Номинальный режим работы - S1, продолжительный.
     Конструктивное исполнение двигателей - IМ1001 или IМ3011.
     Способ охлаждения двигателей - IСА 0151.
     Степень защиты двигателей - IР55. Степень защиты кожухов наруж¬ных вентиляторов - IР20.
     Вид взрывозащиты - “взрывонепроницаемая оболочка”.



    Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 6000,10000 В.



    Пуск двигателей прямой при номинальном напряжении сети. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пуска¬ми не менее трех часов, количество пусков не более 10000 за период эксплуатации и не более 500 пусков в год.



    Двигатели имеют подшипники качения с пластичной смазкой. Под¬шипниковые узлы снабжены устройством для пополнения и удале¬ния смазки. Изоляция обмотки статора термореактивная типа "Монолит-2" класса нагревостойкости "F". Обмотка статора имеет три выводных конца Соединение фаз обмотки - звезда. Допускают правое и левое на¬правление вращения. Изменение направления вращения осуществ¬ляется только из состояния покоя. Для контроля температуры подшипников в подшипниковых узлах установлены термопреобразователи сопротивления.



    Двигатели могут быть укомплектованы подшипниками SKF или FAG.



    Соединение с механизмом - посредством упругих муфт.

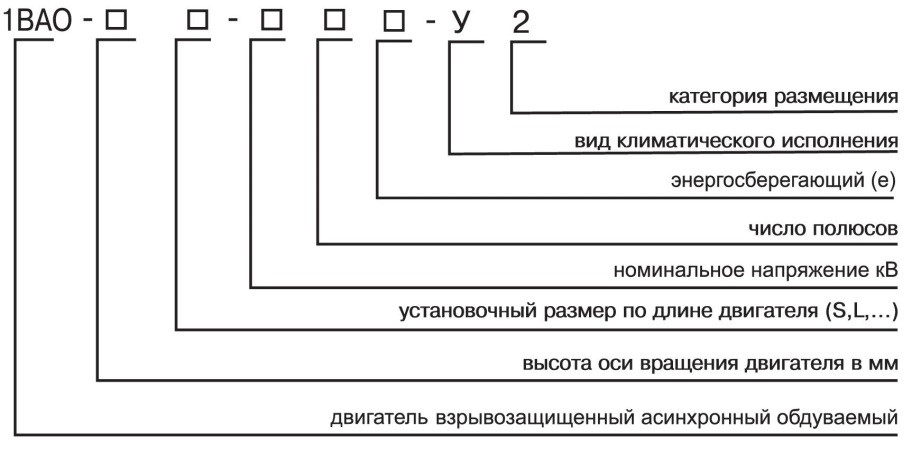

Условное обозначение типа двигателей серии 1ВАО 450



201801111420

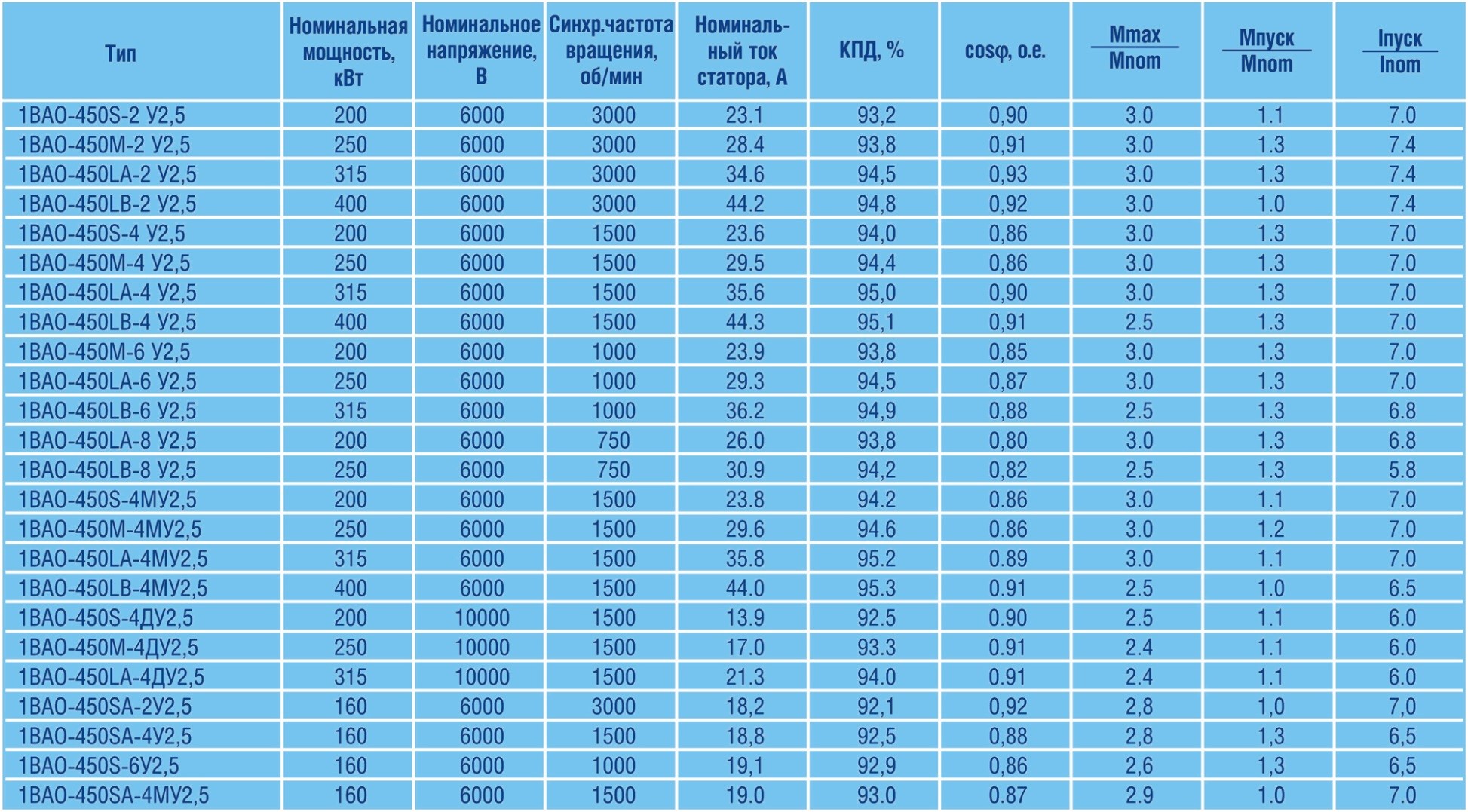

Основные технические данные двигателей серии 1ВАО 450



201801111421



Габаритные, установочные, присоединительные размеры двигателей серии 1ВАО 450

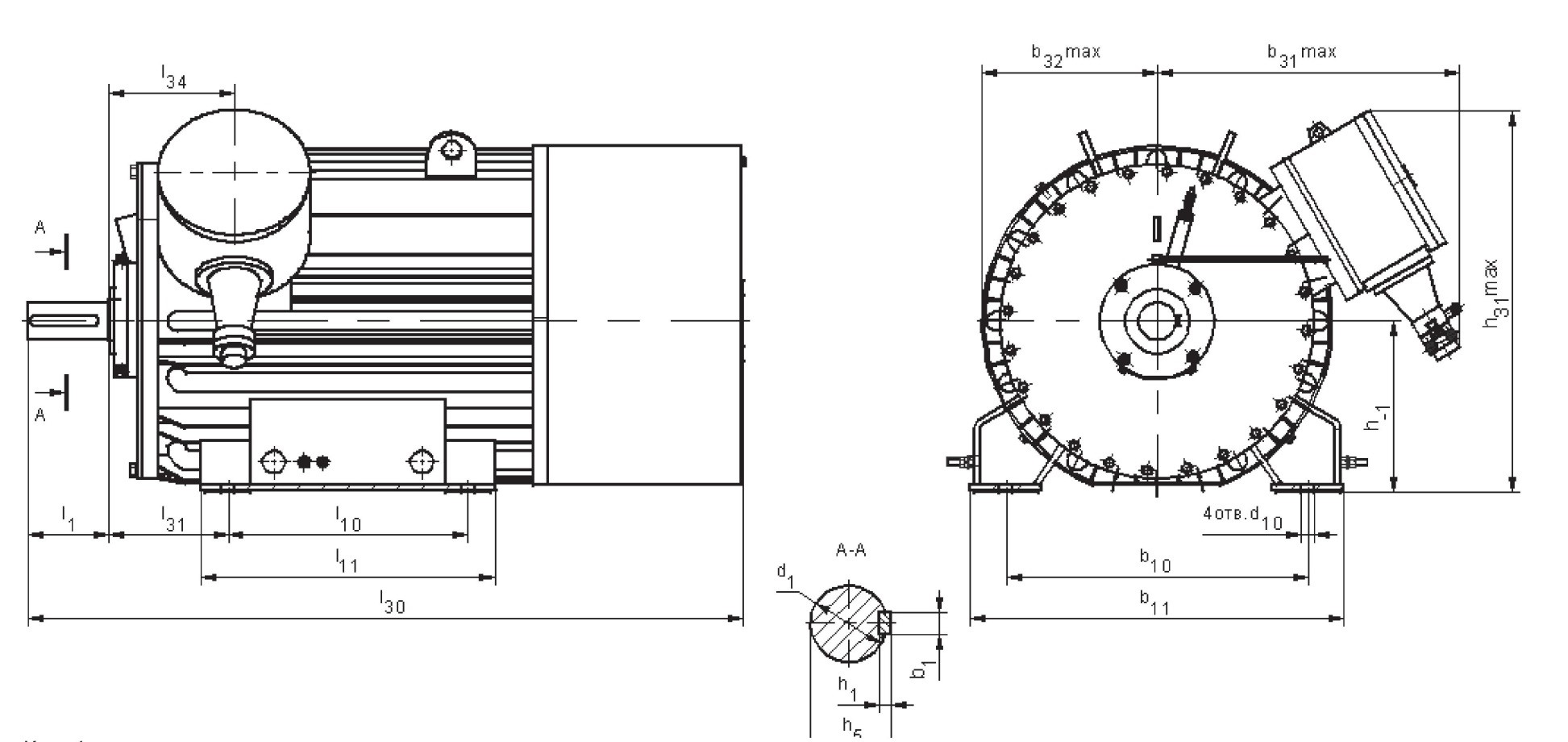

    Монтажное исполнение IM1001, коробка выводов слева.

201801111422

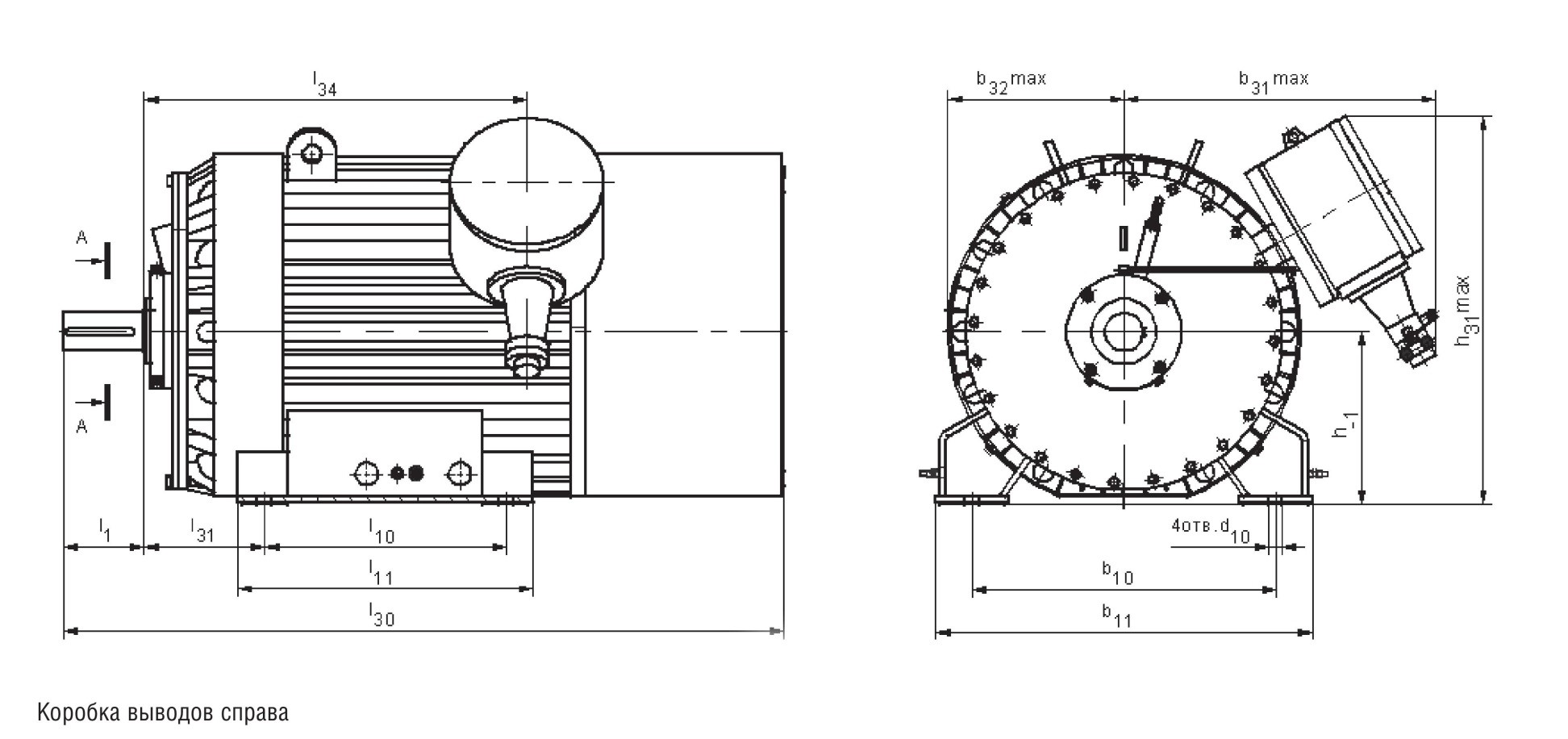

    Монтажное исполнение IM1001, коробка выводов справа.

201801111423

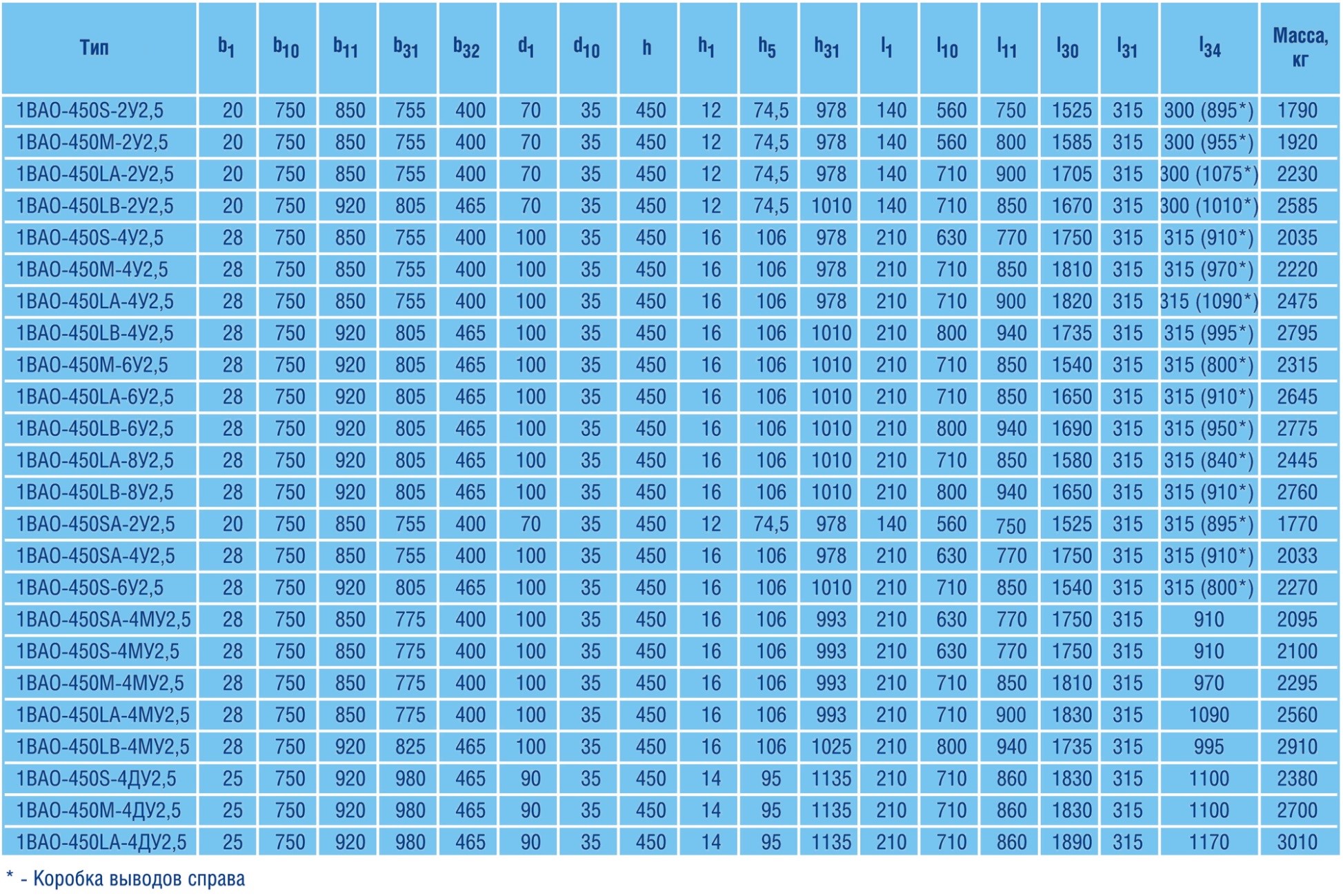

    Монтажное исполнение IM1001

201801111424

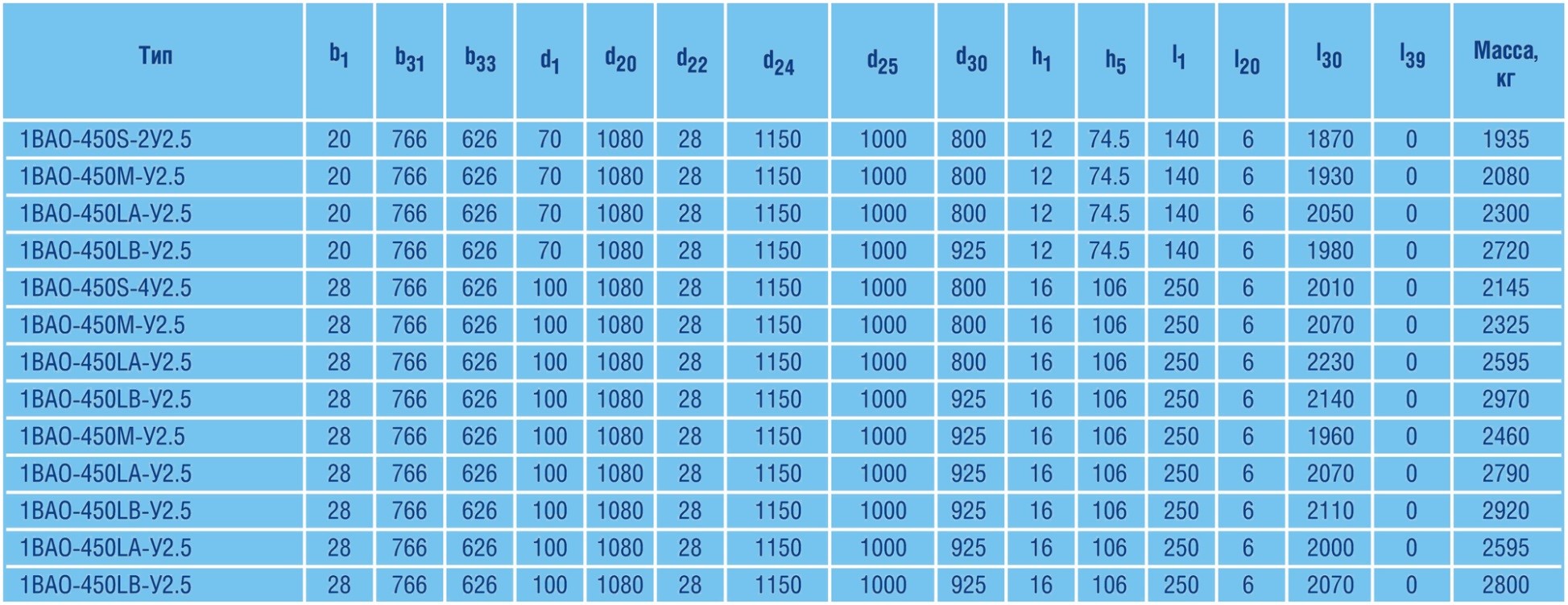

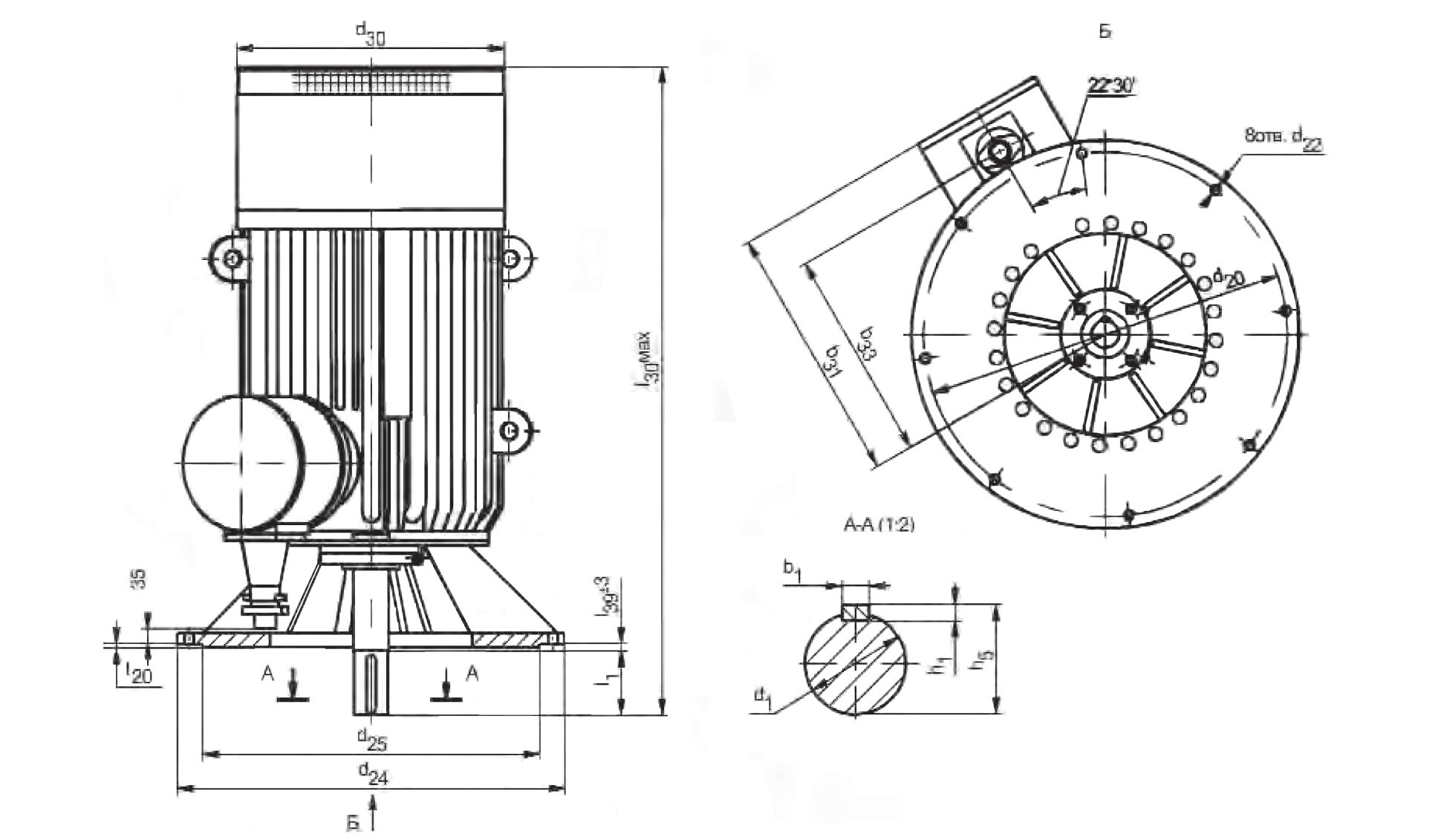

    Монтажное исполнение IM3011

201801111425



201801111426
