Электродвигатели асинхронные серии ДАЗО 12-13 габарита



    Электродвигатели переменного тока с короткозамкнутым рото­ром серии ДАЗО 12 и 13 габаритов предназначены для привода механизмов, не требующих регулирования частоты вращения (на­сосов, вентиляторов, дымососов и др.). Двигатели предназначены для работы от сети переменного тока частотой 50 и 60Гц напряжением 6000В и 3000В.


    Пуск двигателей прямой, обеспечивается как при номинальном на­пряжении сети, так и при снижении напряжения сети за время пу­ска до 0,8Uном. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее двух часов. Соединение двигателей с приводным механизмом осуществляется посредством упругой муфты. Двигатели имеют подшипники качения с пластичной смазкой. Изоляционные материалы обмотки статора класса нагревостойкости не ниже “В”. Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов (для двухскоростных дви­гателей двух коробок выводов). Соединение фаз обмоток звезда. Двигатели допускают правое и левое направление вращения. Из­менение направления вращения осуществляется только из состо­яния покоя.

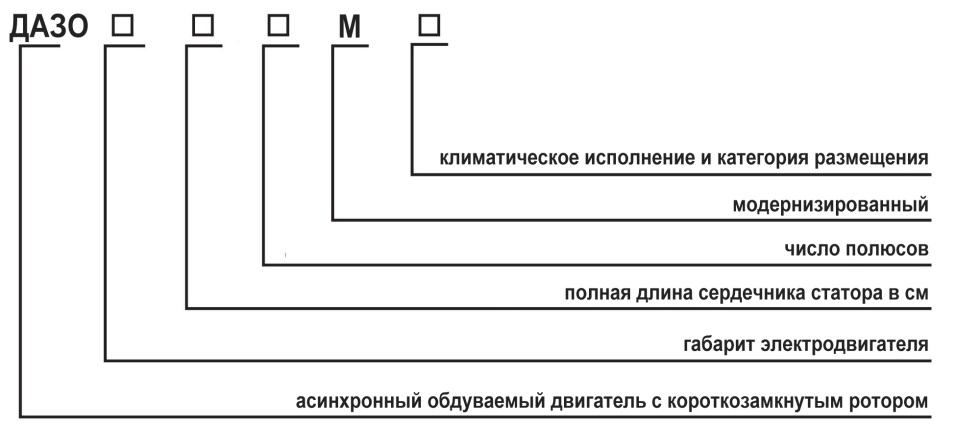

Условное обозначение типа двигателей серии ДАЗО 12-13 габарита



201701080127

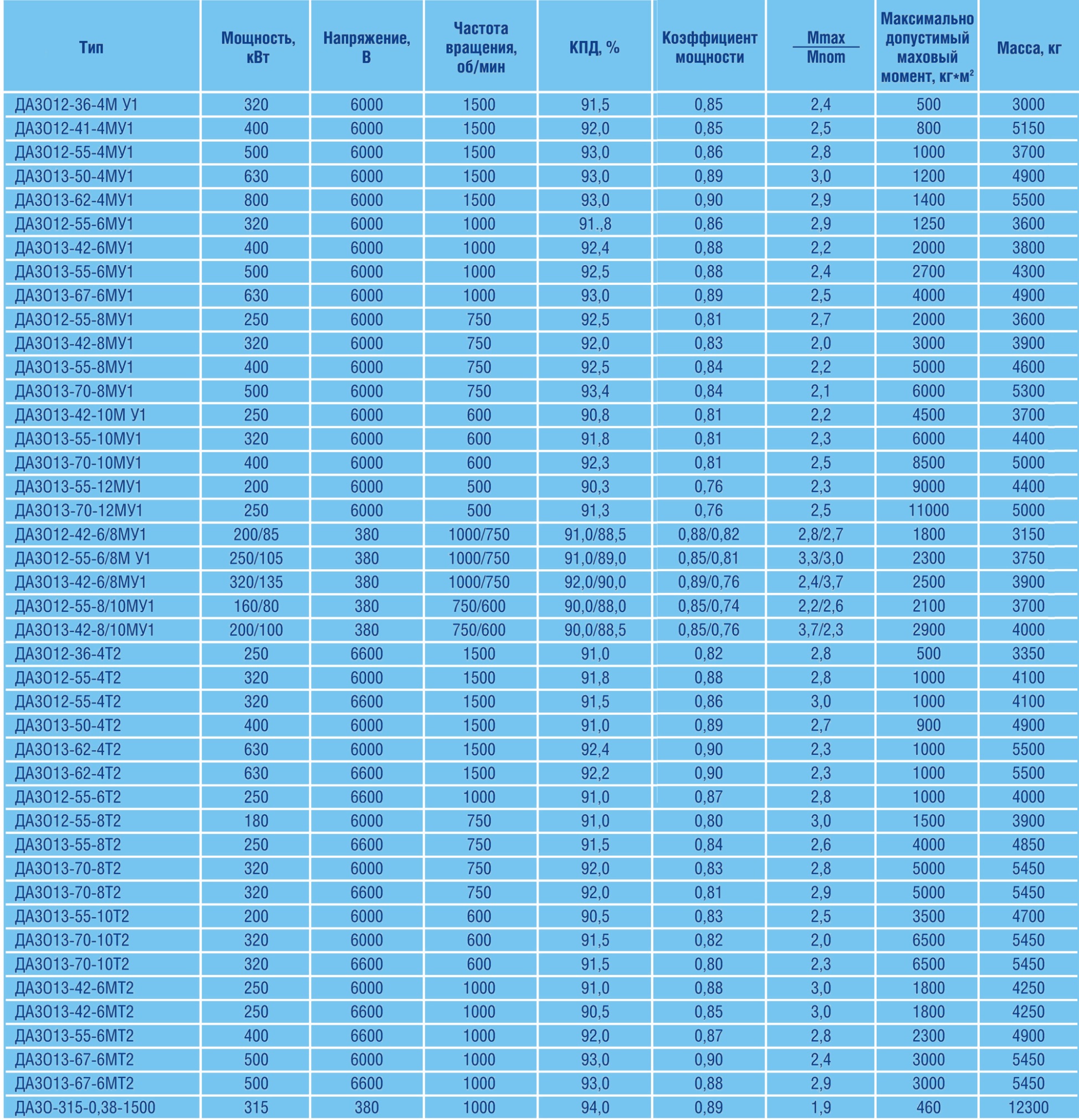

Основные технические данные двигателей серии ДАЗО 12-13 габарита 50Гц



201701080128

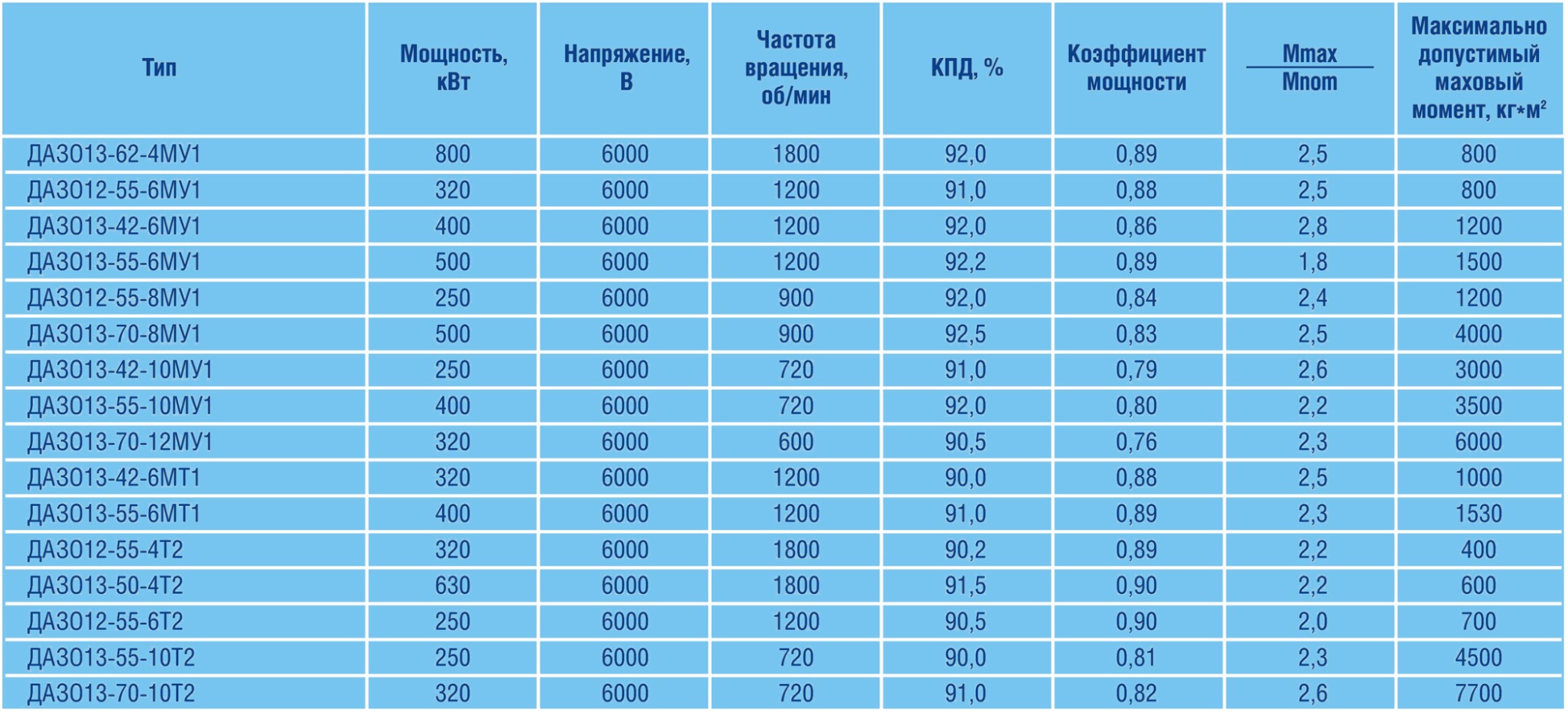

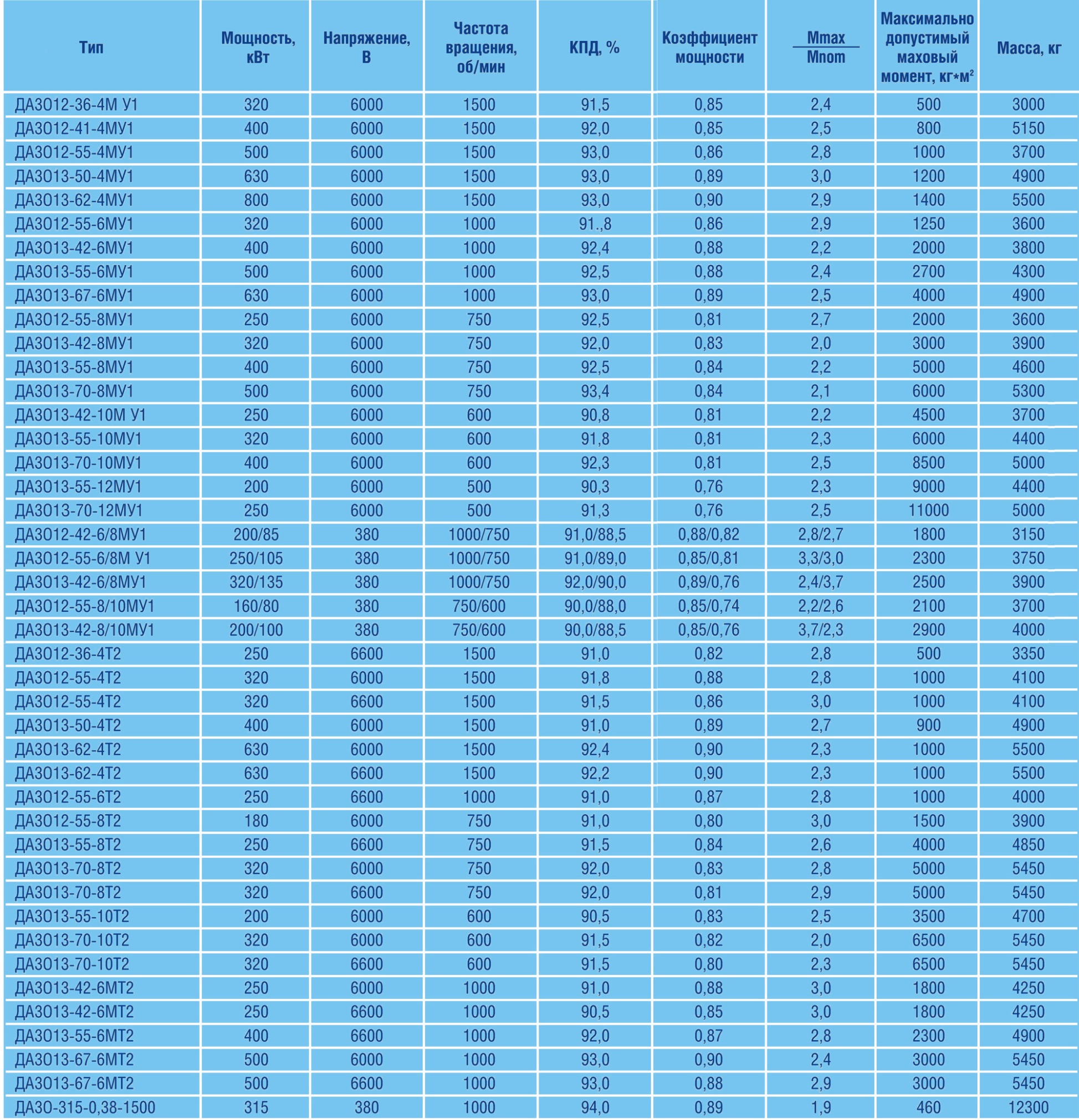

Основные технические данные двигателей серии ДАЗО 12-13 габарита 6кВ 50Гц



201701080129

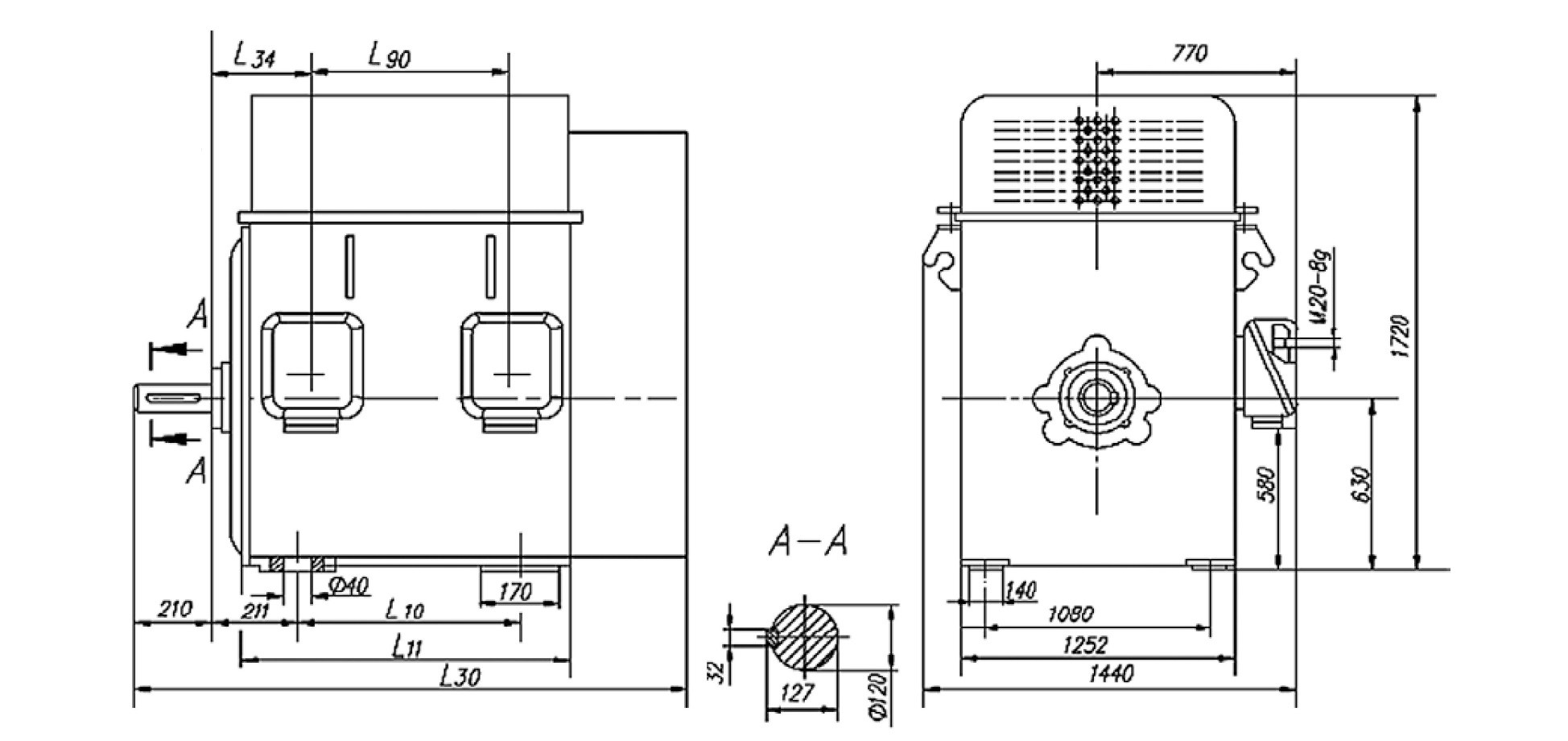

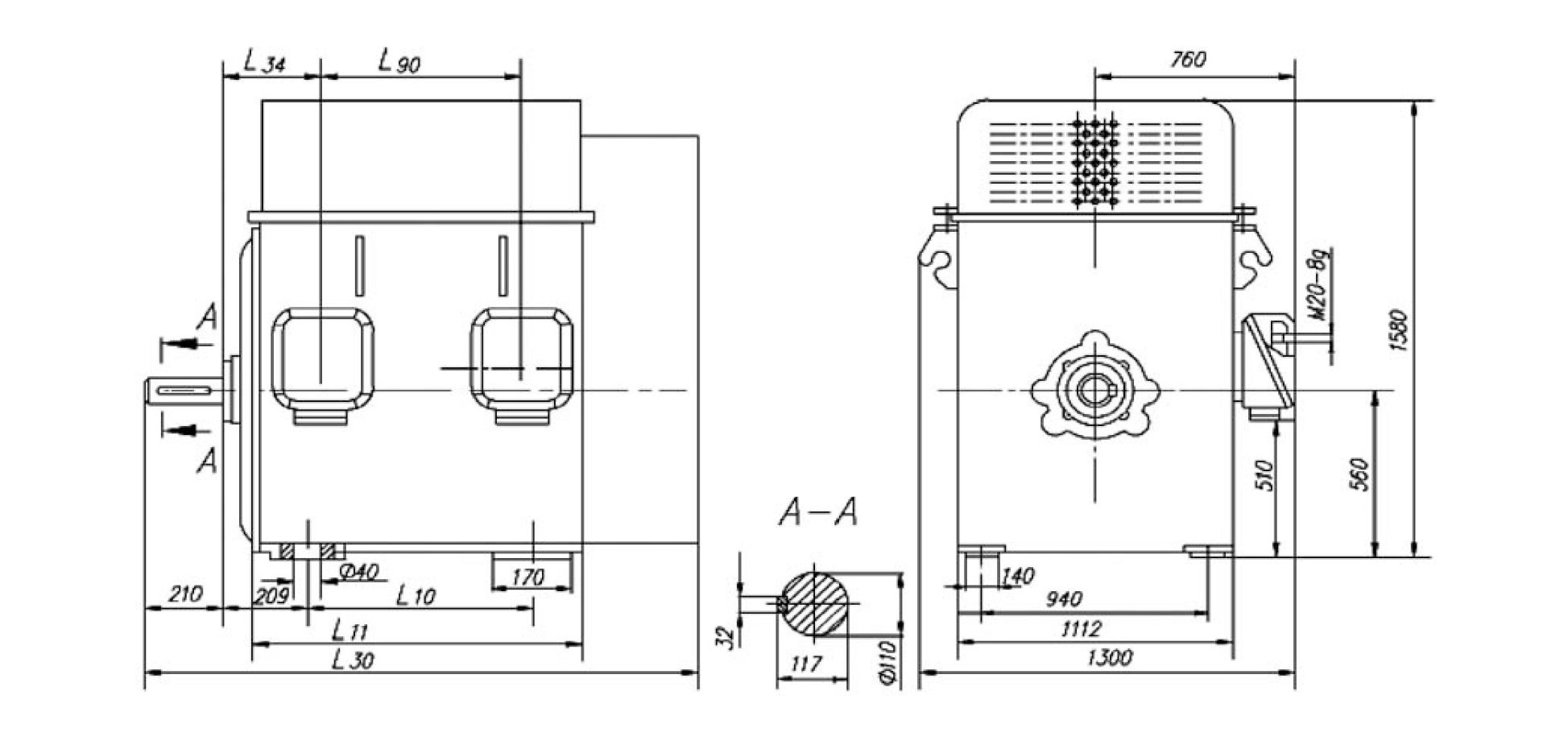

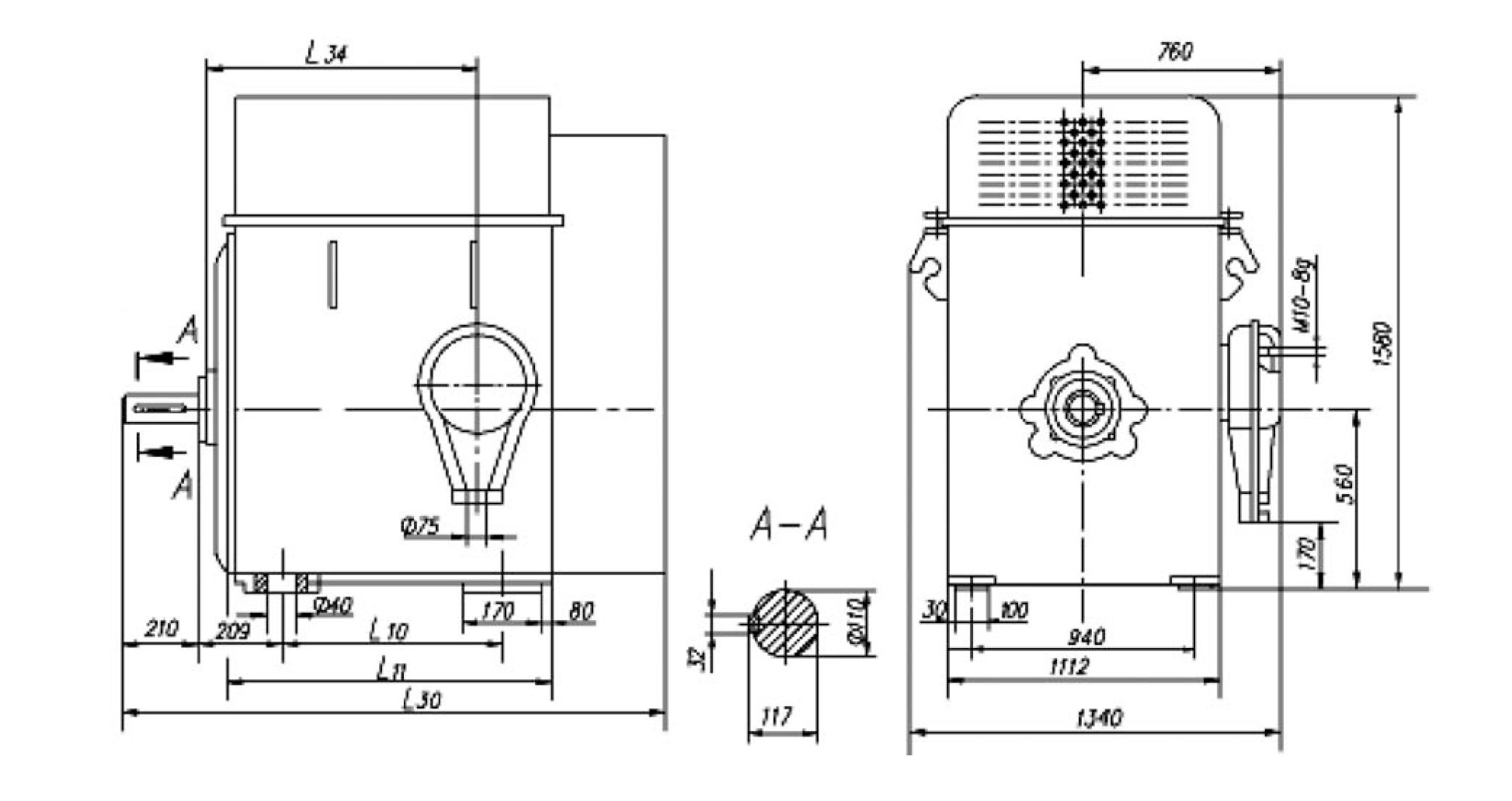

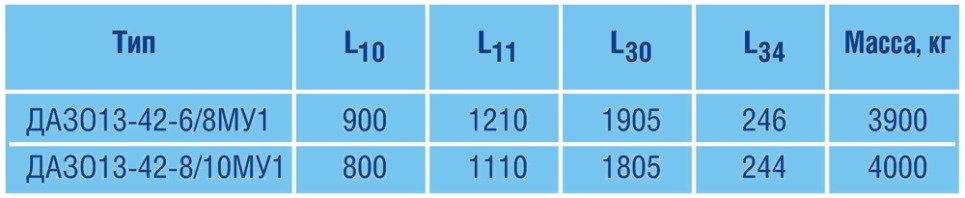

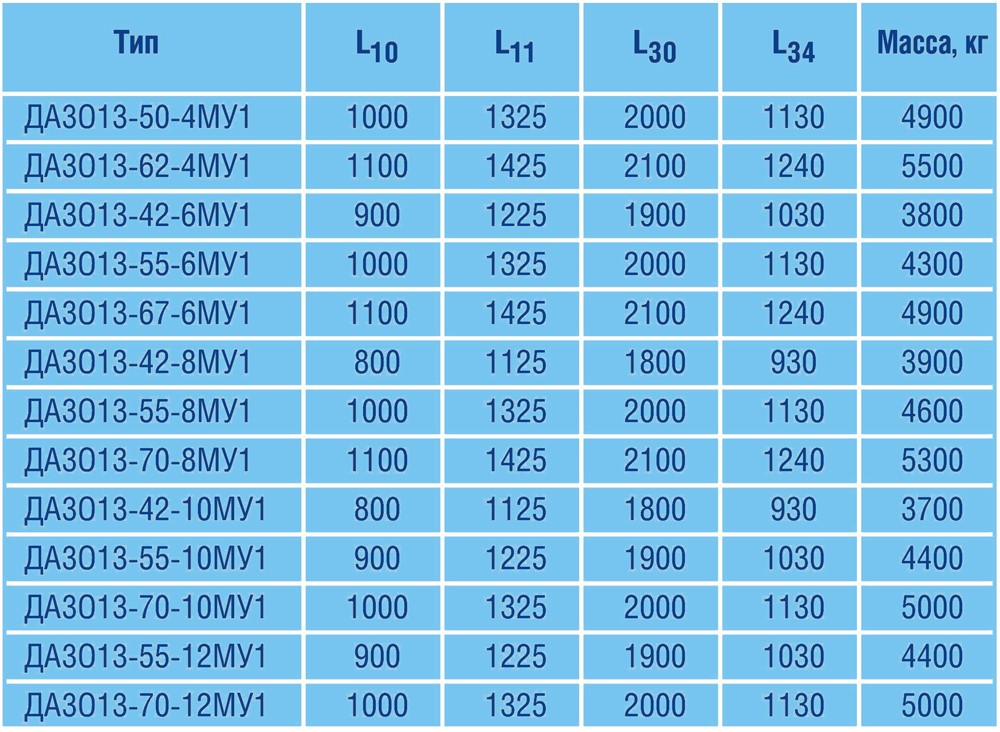

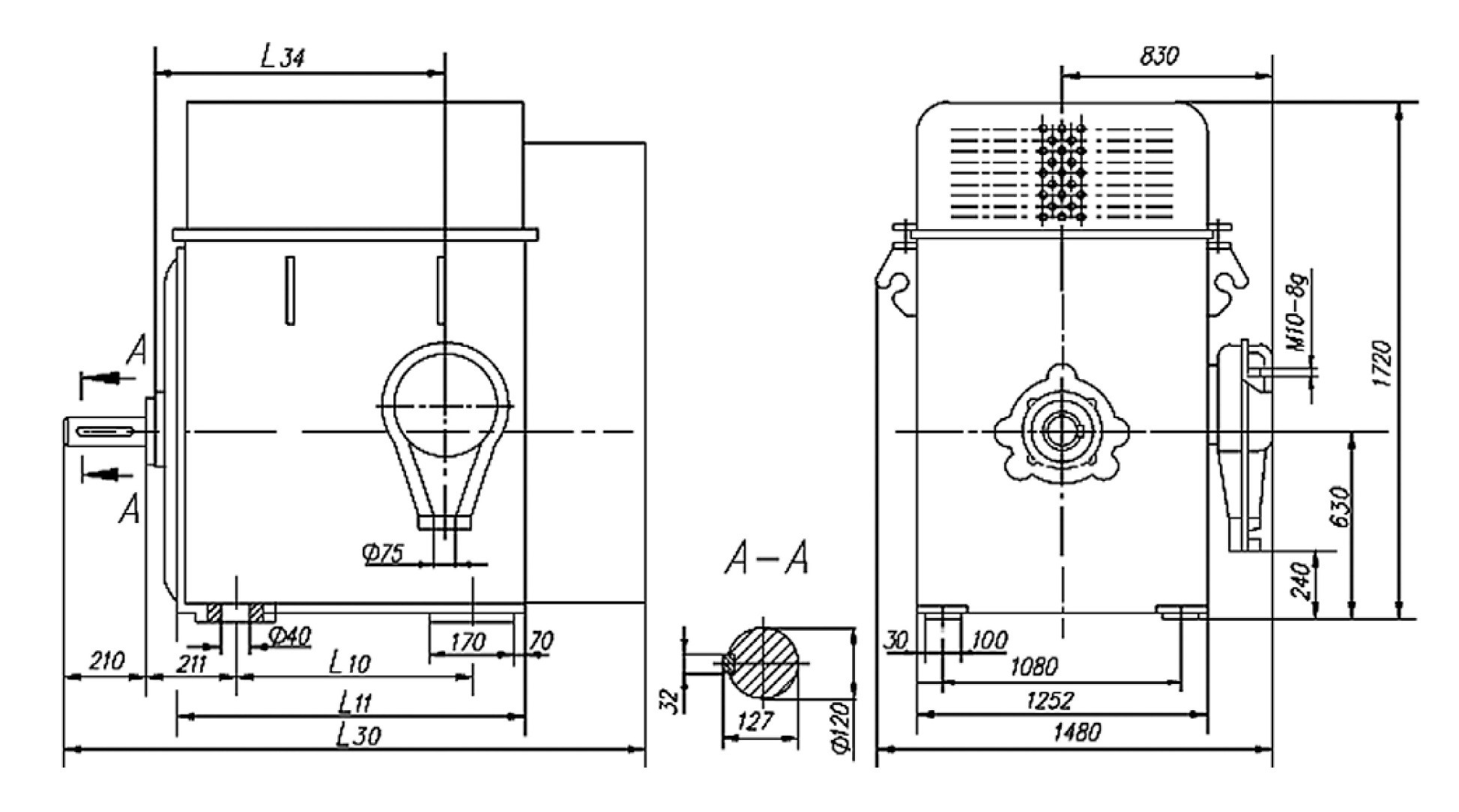

Габаритные, установочные, присоединительные размеры двигателей
серии ДАЗО 12-13 габарита 6кВ 50Гц



201701080136

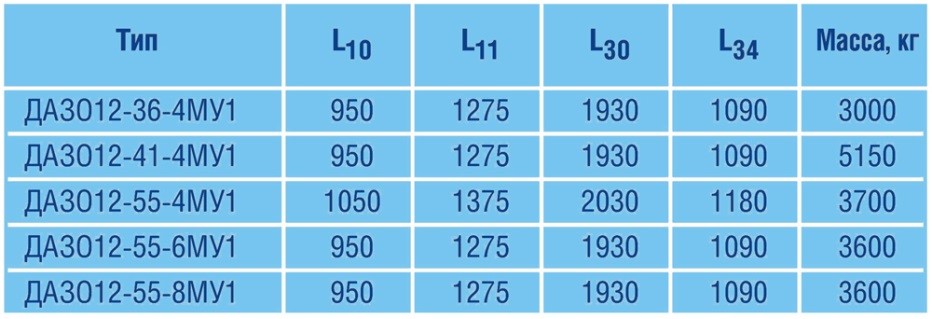

201701080141



201701080142



201701080143



201701080144

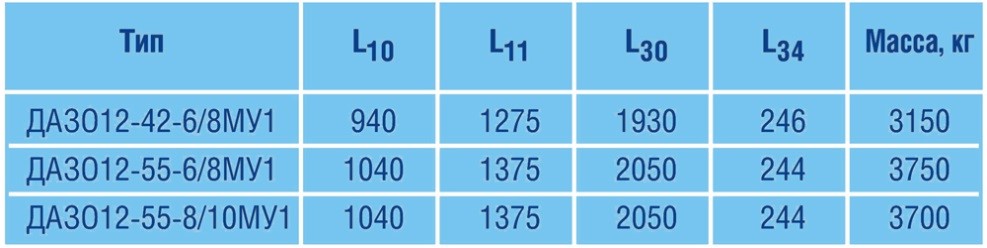

201701080145





201701080146



201701080147
