Электродвигатели постоянного тока серии ДЭ и ДЭВ



    Электродвигатели  постоянного тока серии ДЭ, ДЭВ предназначены для работы на механизмах экскаваторов в продолжительном (S1), кратковременном (S2) и повторно-кратковременном (S3) режимах.



    По способу возбуждения двигатели изготавливаются с независимым, параллельным и параллельным со стабилизирующей обмоткой возбуждением.

    Класс нагревостойкости изоляции - "F" и "H".

    Вид климатического исполнения - У, УХЛ и Т
по ГОСТ 15150.

90010



Двигатели изготавливаются с конструктивными исполнениями по способу монтажа:

  • на лапах, с горизонтальным валом, коническими концами вала - IM1003 (с одним концом вала) и IM1004(с двумя концами вала);
  • без лап, с фланцем на корпусе, с вертикальным валом, с двумя коническими концами вала - IM4014 по ГОСТ 2479.



    Двигатели выпускаются универсальными по способу охлаждения - с принудительной вентиляцией и естественным охлаждением.



    По заказу потребителя двигатели могут поставляться с предохранительными кожухами для защиты обмоток выводов от механических повреждений, приспособленными для непосредственного крепления электрического тормоза на корпусе двигателя, а также с пристроенным вентилятором.



Двигатели выпускаются по ТУ У 31.1-37214583-001:2010

 Гарантийный срок - 24 месяца со дня ввода электродвигателя в эксплуатацию,
но не позднее 6 месяцев со дня отгрузки потребителю.

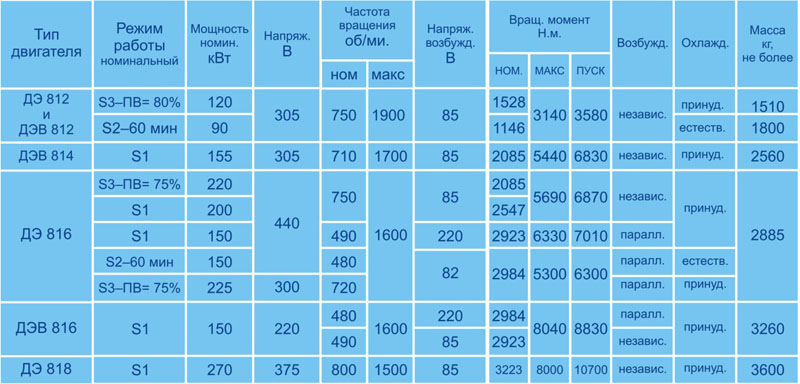

Основные технические данные экскаваторных электродвигателей серии ДЭ и ДЭВ



90011

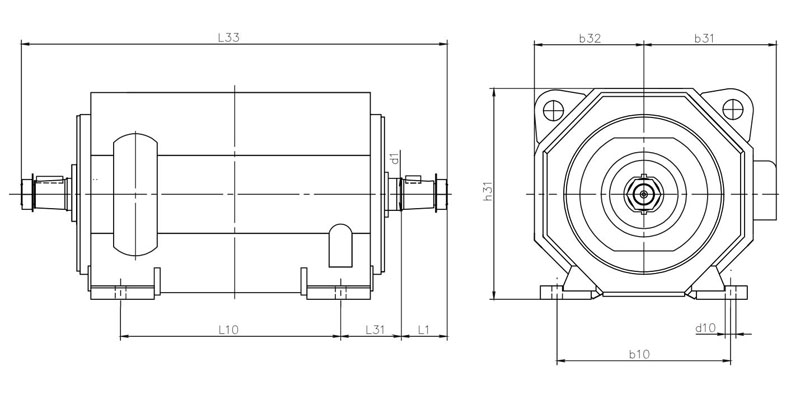

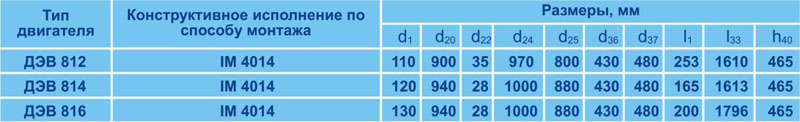

Габаритные, установочные, присоединительные размеры двигателей серии ДЭ горизонтального исполнения



90012



90013

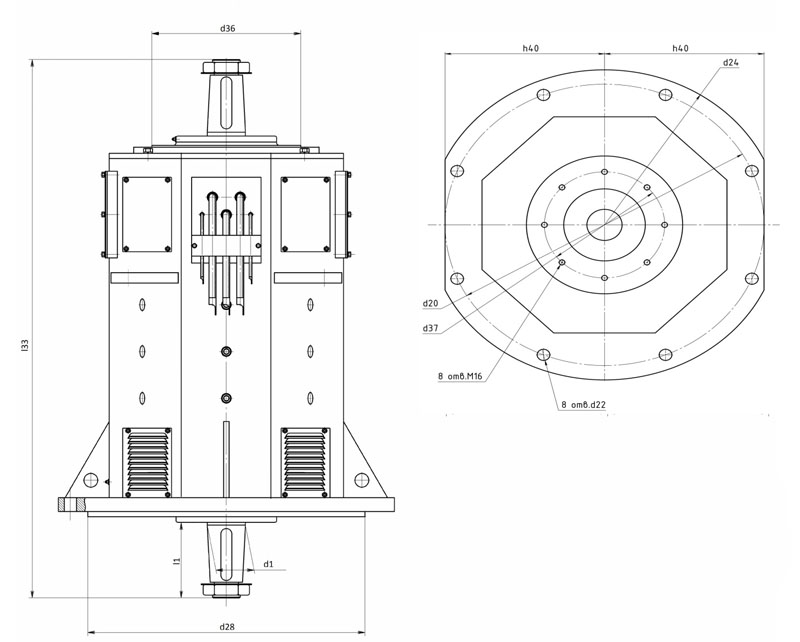

Габаритные, установочные, присоединительные размеры двигателей серии ДЭВ вертикального исполнения



90014



90015
