Электродвигатели асинхронные серии ДАЗО4



    Электродвигатели асинхронные трехфазные с короткозамкнутым ротором серии ДА304 предназначены для привода механизмов, не требующих регулирования частоты вращения (насосы, вентиля­торы, дымососы и т.п.) Двигатели предназначены для работы от сети переменного тока частотой 50Гц напряжением 3000В, 6000В и 10000В.


    Двигатели напряжением 3000В изготавливаются в габаритах дви­гателей напряжением 6000В с сохранением мощности.


    Ток статора двигателей напряжением 3000В в два раза больше, чем у двигателей напряжением 6000В.


     Вид климатического исполнения двигателей напряжением 3000В и 6000 В - У1, Т2.
     Вид климатического исполнения двигателей напряжением 10000В -У1.
     Номинальный режим работы - продолжительный S1.
     Конструктивное исполнение двигателей - IM1001.
     Способ охлаждения двигателей - ICA01A61.
     Степень защиты - IP54, коробки выводов - IP55, наружного вен­тилятора- IP21.



    Пуск двигателей прямой, обеспечивается как при номинальном на­пряжении сети, так и при снижении напряжения сети за время пу­ска до 0,8Uном. Двигатели допускают два пуска подряд из холод­ного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее трех часов, количество пусков не более 10000 за период эксплуатации и не более 500 пу­сков в год.



    Двигатели имеют подшипники качения с пластичной смазкой. Кон­троль температуры подшипников осуществляется термопреобра­зователями сопротивления. Соединение двигателей с приводным механизмом осуществляется посредством упругих муфт. Изоляци­онные материалы обмотки статора класса нагревостойкости не ни­же «В». Изоляция обмотки статора термореактивная типа «Моно­лит-2». Обмотка статора имеет шесть выводных концов, закреп­ленных на четырех изоляторах в коробке выводов. Соединение фаз обмотки - звезда. Контроль температуры обмотки и сердечни­ка статора осуществляется шестью термопреобразователями, за­ложенными в пазы статора. Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуще­ствляется только из состояния покоя.



    Двигатели могут быть укомплектованы подшипниками SKF или FAG.

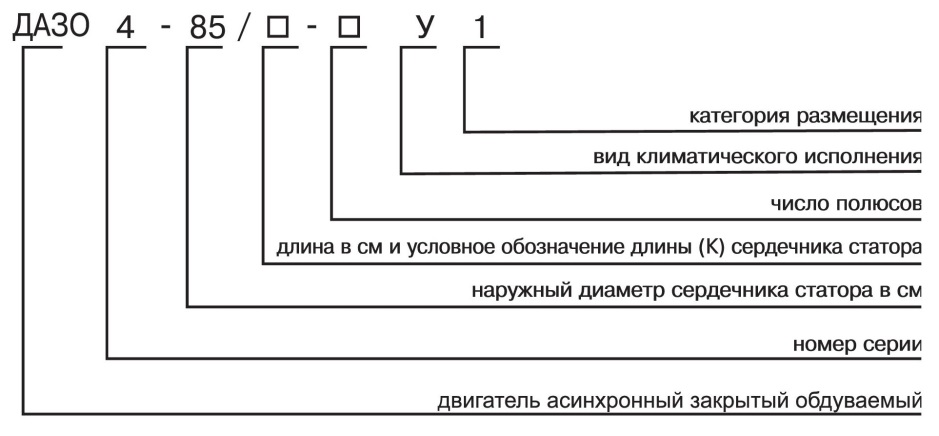

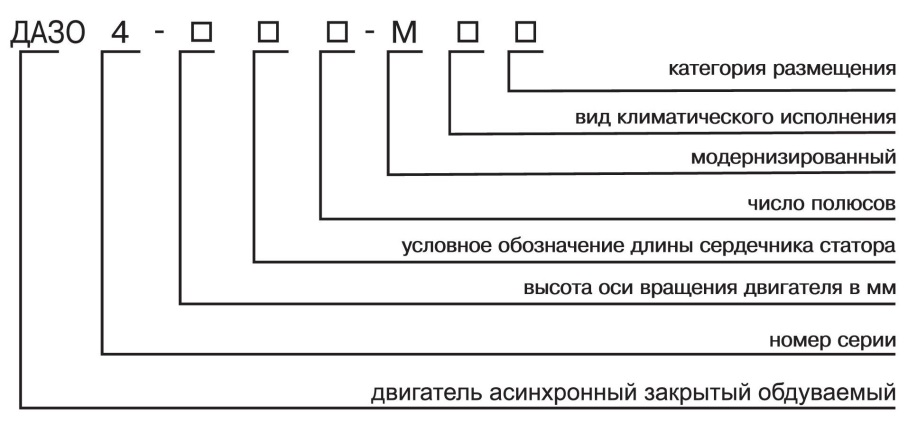

    Условное обозначение типа двигателей
серии ДАЗО4 , 6кВ



    Условное обозначение типа двигателей
серии ДАЗО4 , 10кВ



Электродвигатели переменного тока асинхронные серии ДАЗО4 Электродвигатели переменного тока асинхронные серии ДАЗО4

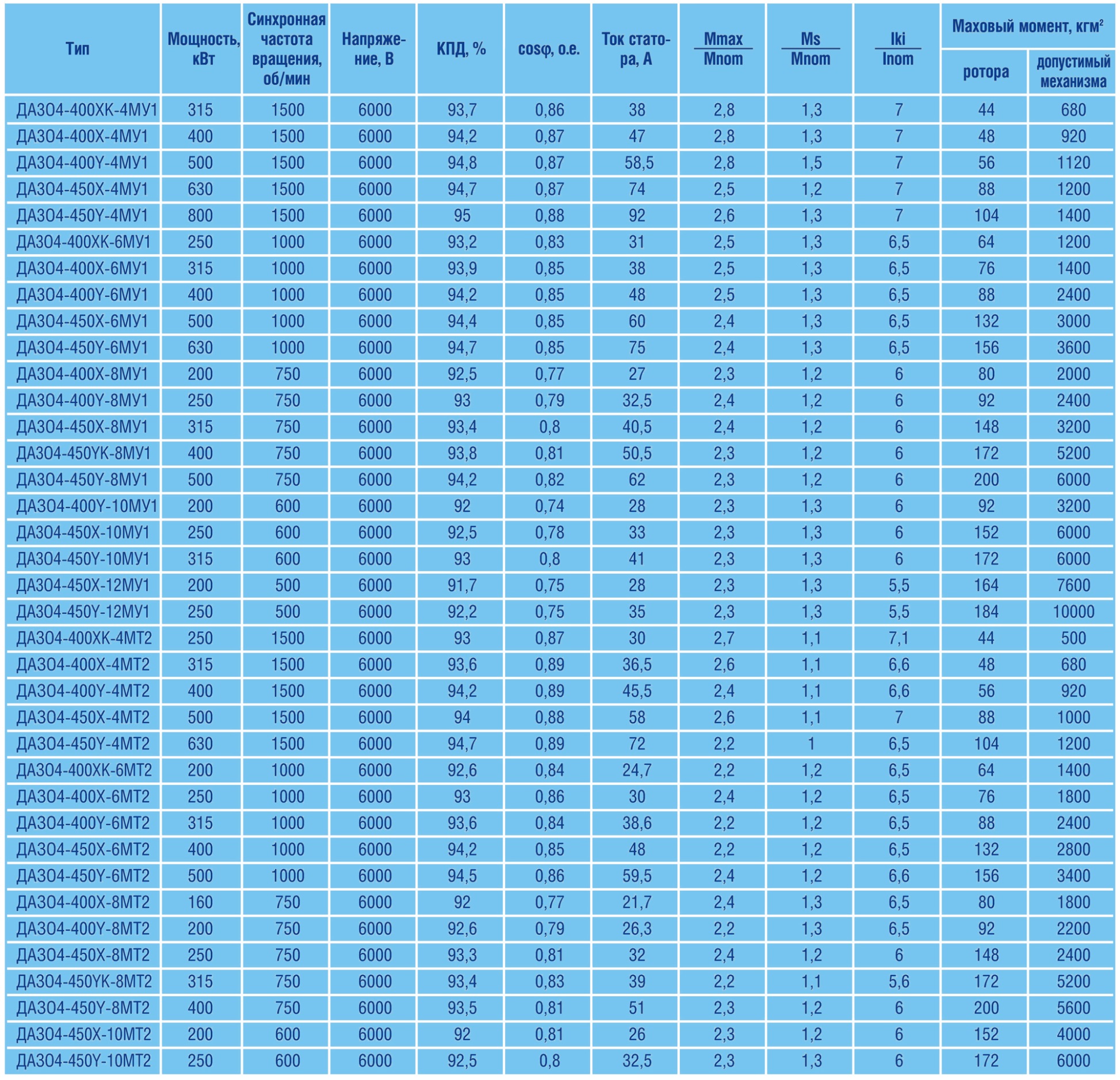

Основные технические данные двигателей серии ДАЗО4 , 6кВ



201712231026

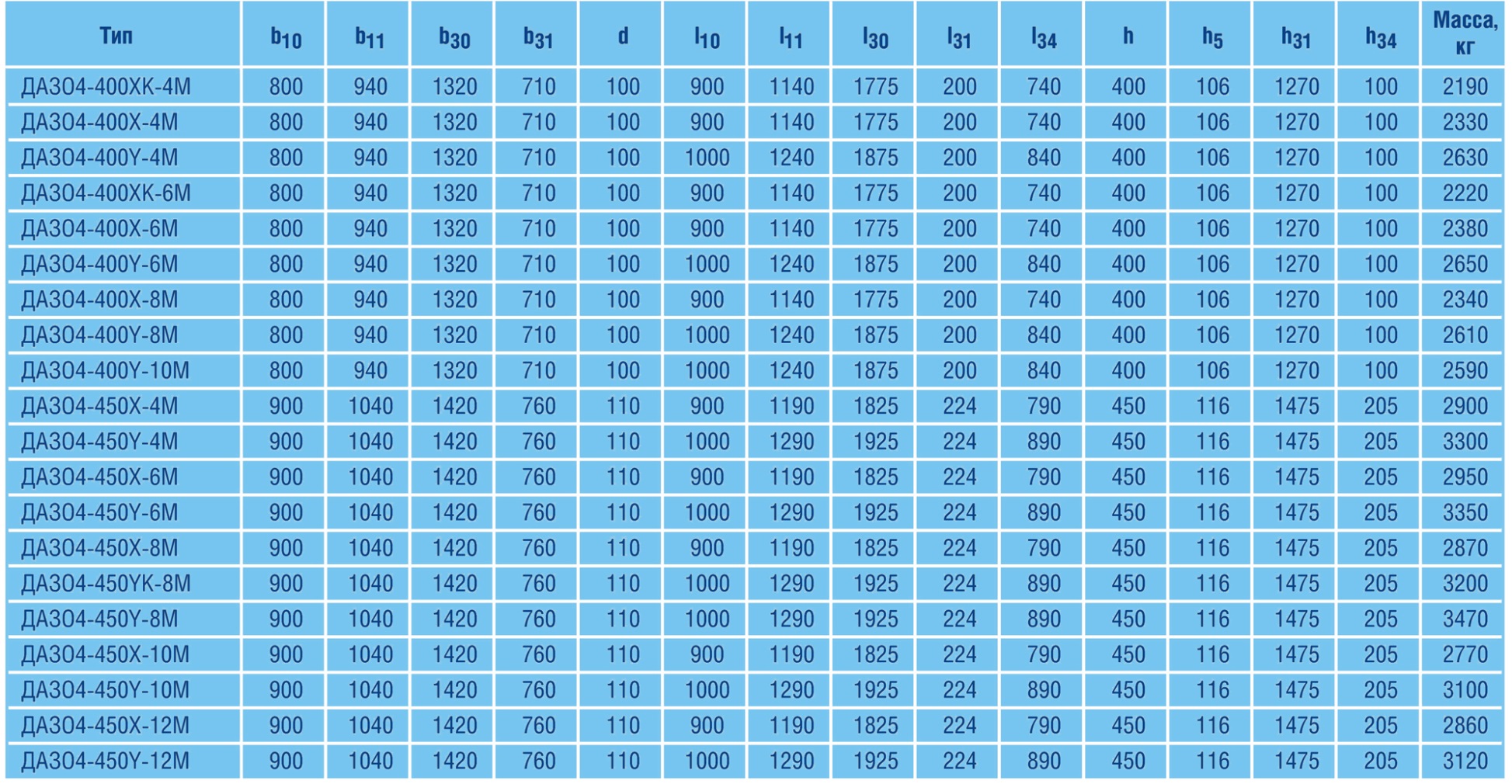

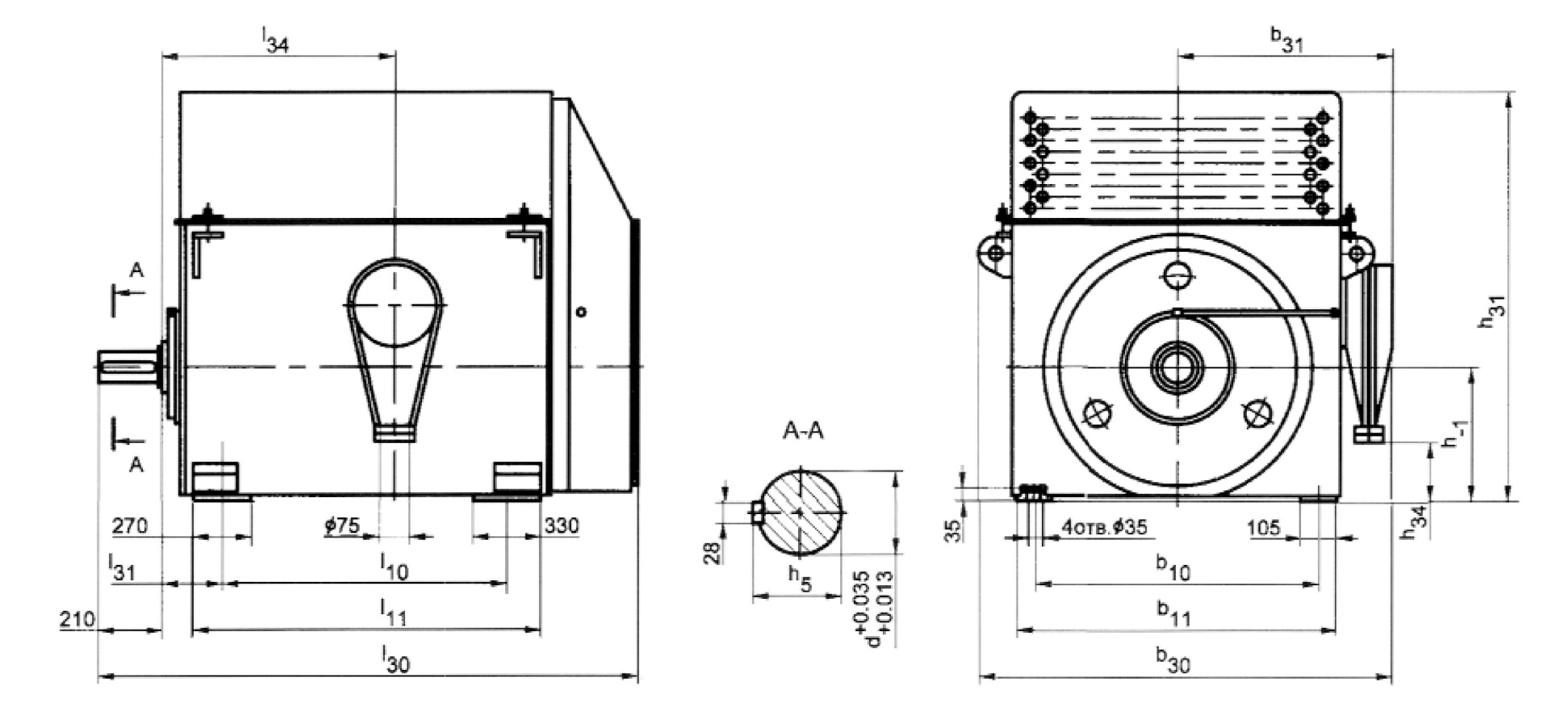

Габаритные, установочные, присоединительные размеры двигателей серии ДАЗО4 , 6кВ



201712231029



201712231030

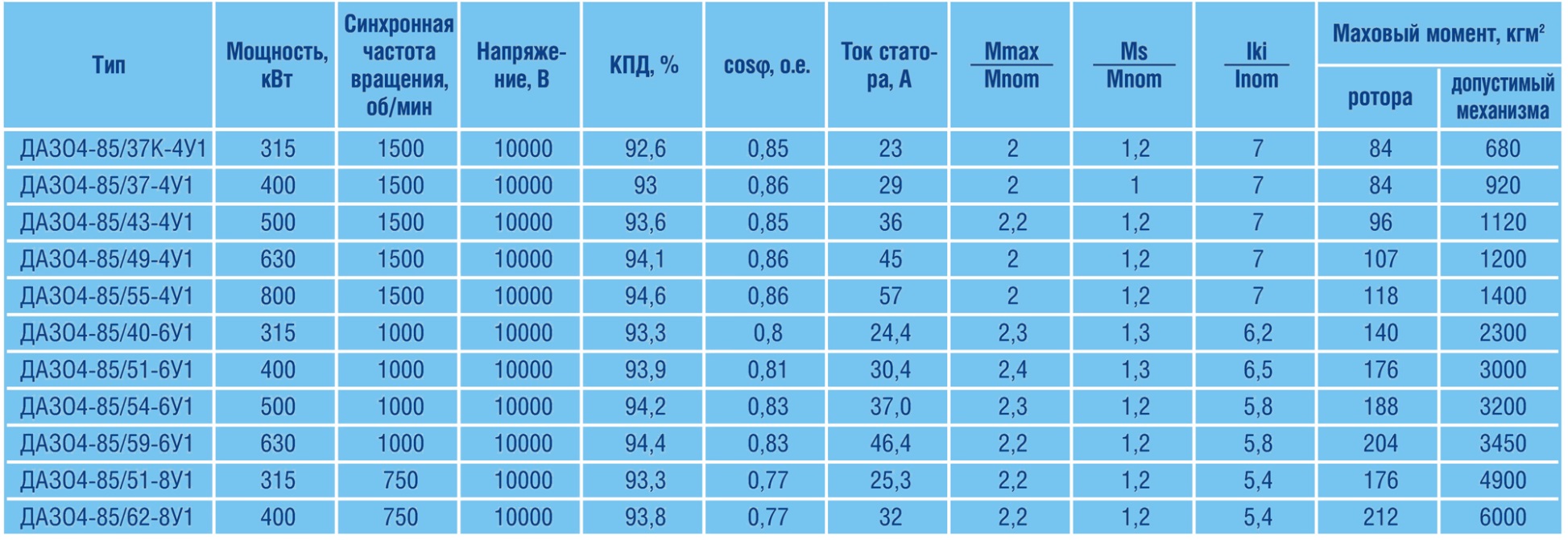

Основные технические данные двигателей серии ДАЗО4 , 10кВ



201712231031

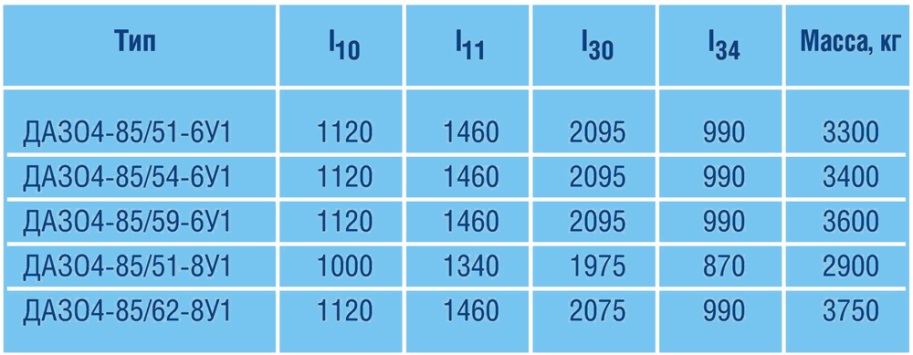

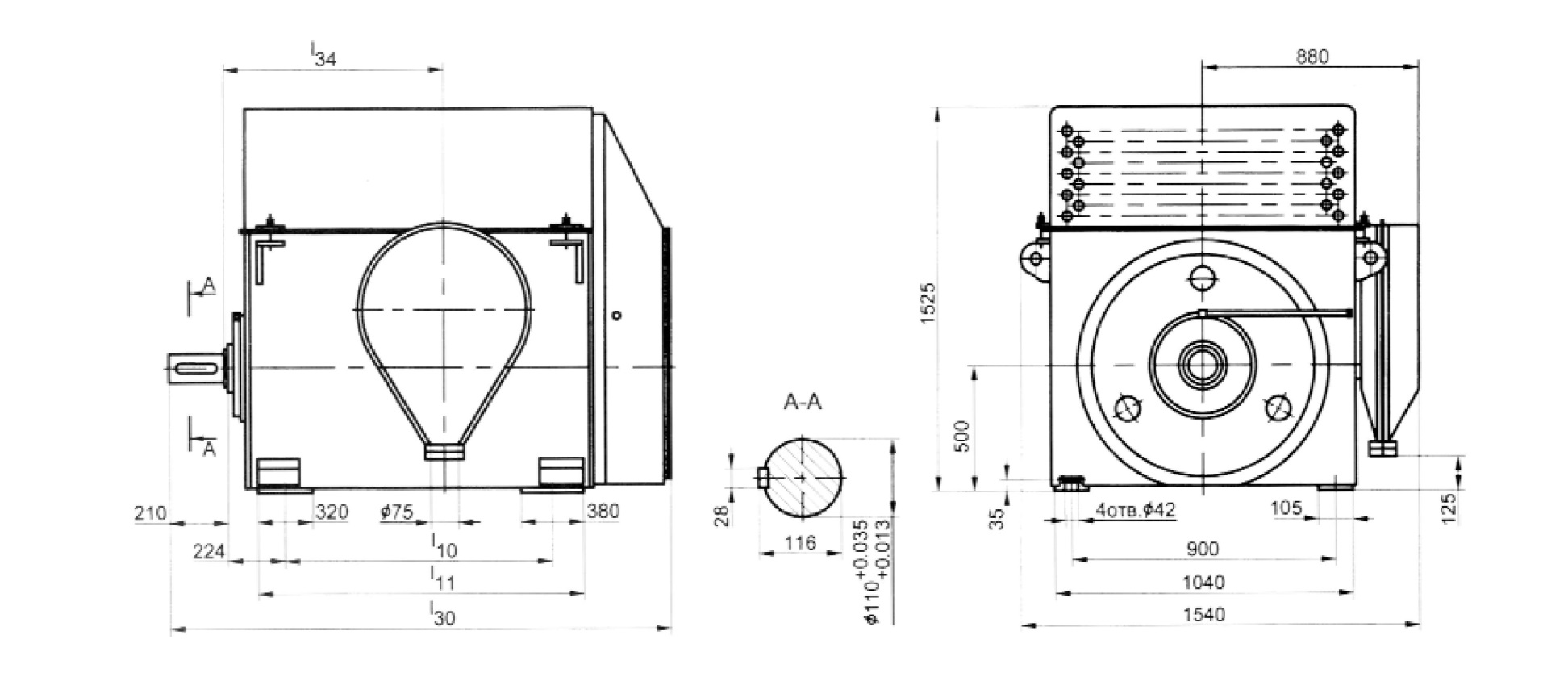

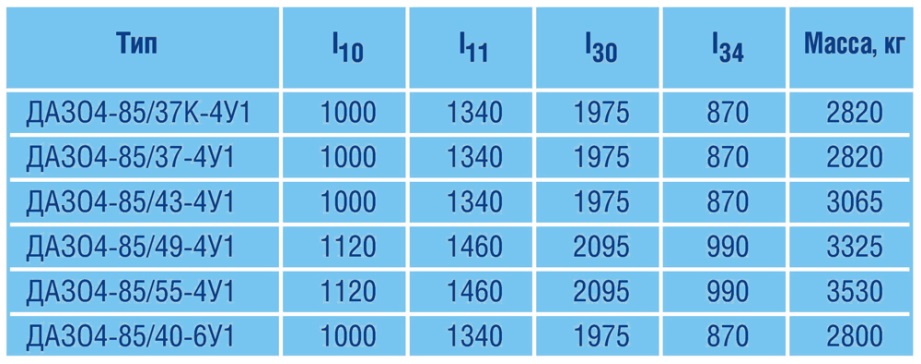

Габаритные, установочные, присоединительные размеры двигателей серии ДАЗО4 , 10кВ



201712231032



201712231035 201712231036
