Электродвигатели асинхронные серии А4 12-13 габарита



    Электродвигатели асинхронные трёхфазного тока с короткозамкнутым ротором типа А4 -12, А4-13 предназначены для привода различных механизмов, не требующих регулирования частоты вращения (насосов, вентиляторов, дымососов и т.п.)



    Двигатели предназначены для работы от сети переменного тока частотой 50Гц напряжением 6000В.


    Вид климатического исполнения двигателей - УХЛ4.
    Номинальный режим работы двигателей продолжительный - В1.
    Конструктивное исполнение двигателей - 1М1001.
    Степень защиты двигателей - IР23 , коробки выводов - IР44.
    Способ охлаждения двигателей - IC01.



    Пуск двигателей прямой. Обеспечивается как при нормальном напряжение сети, так и при снижении напряжения сети за время пуска до 0.8 Uном. Двигатели допускают два пуска подряд из холодного состояния и один пуска из горячего состояния. Интервал между последующими пусками не менее 1 часа, количество пусков не менее 2000 за период эксплуатации, но не более 250 пусков в год в течение гарантийного периода.



    Двигатели имеют подшипники качения с пластичной смазкой, могут быть укомплектованы подшипниками SKF или FAG.



    Соединение двигателей с приводным механизмом осуществляется посредством эластичных муфт. Изоляционные материалы обмотки статора класса нагревостойкости не ниже "F" с температурным использованием на уровне класса "В". Изоляция обмотки статора термореактивная типа" Монолит-2".



    Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Соединение - звезда. Двигатели допускают правое и левое направление вращения. Изменение направления осуществляется только из состояния покоя.

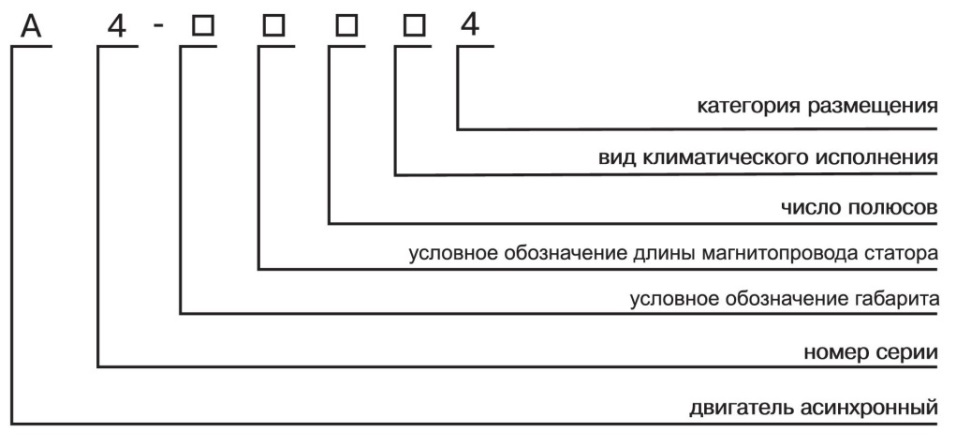

Условное обозначение типа двигателей серии А4 12-13 габарита



201720172311

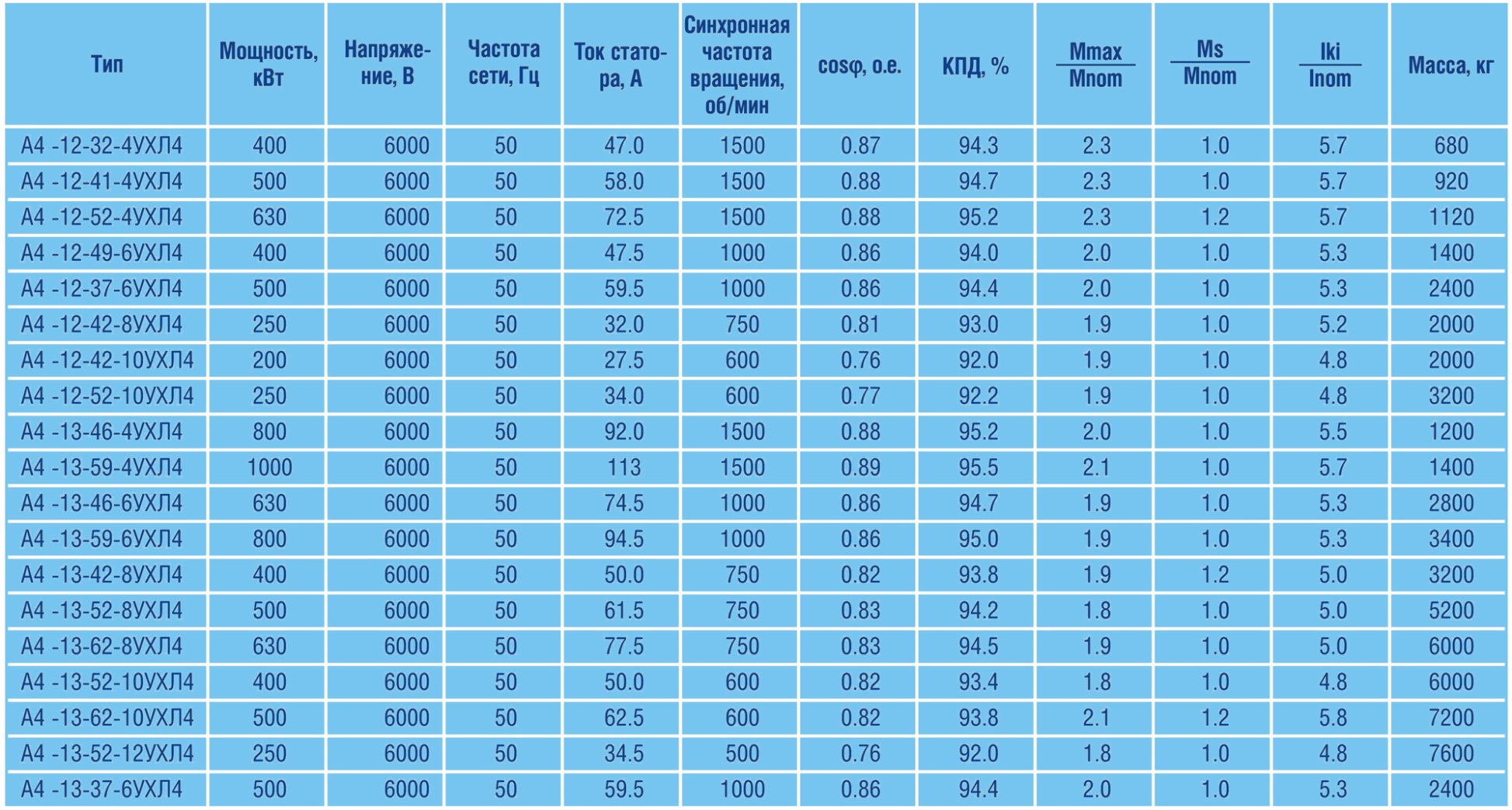

Основные технические данные двигателей серии А4 12-13 габарита



201720172315

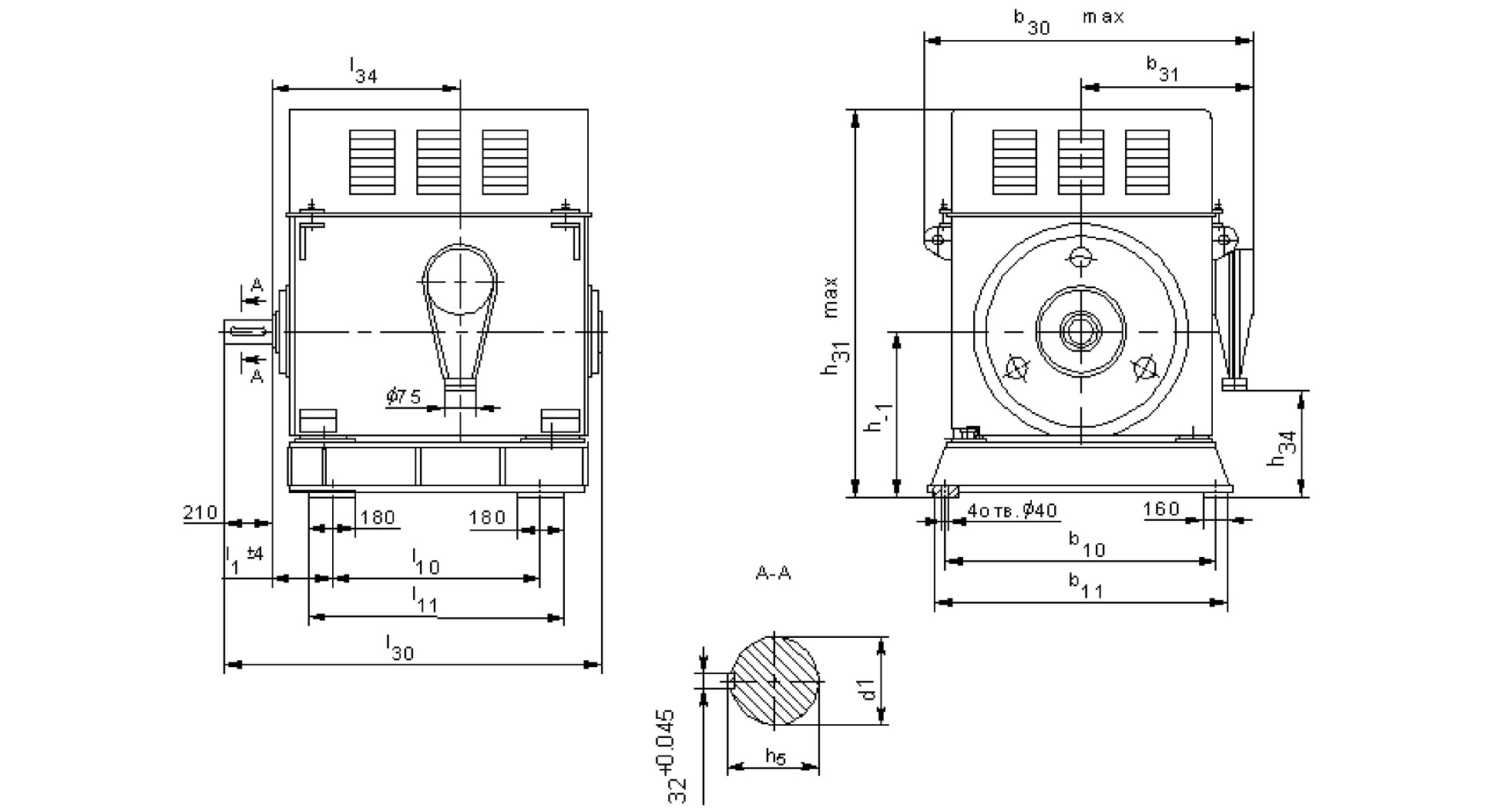

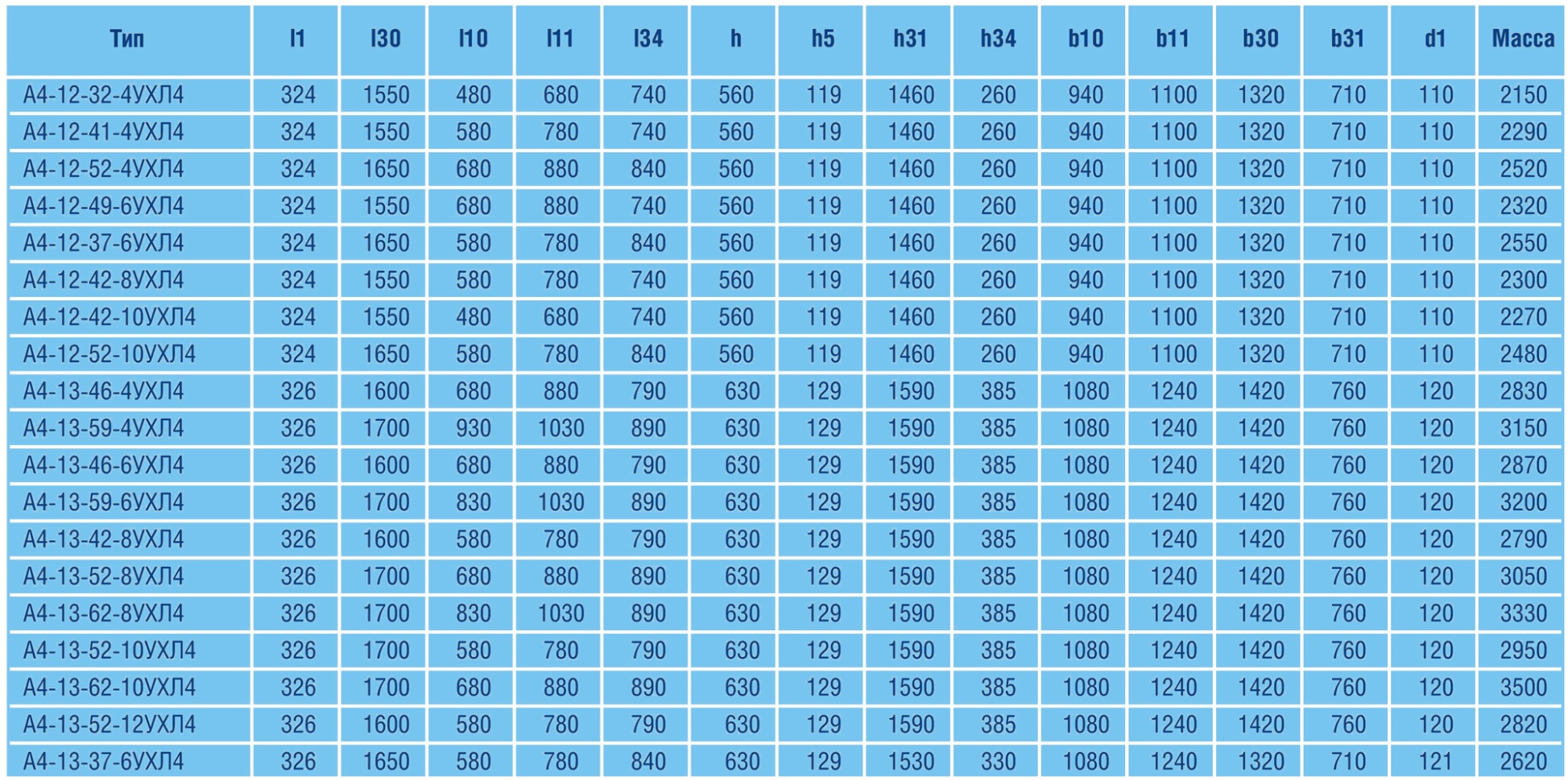

Габаритные, установочные, присоединительные размеры двигателей серии А4 12-13 габарита



201720172318



201720172319
