Электродвигатели синхронные серии СДН, СДНЗ, СДСЗ



    Двигатели синхронные типа СДН, СДНЗ, СДСЗ предназначены для привода механизмов не требующих регулирования частоты враще­ния (вентиляторов, насосов, дефибреров, рубительных машин и др.).



    Двигатели предназначены для работы от сети переменного тока частотой 50Гц напряжением 6000В, 10000В и 11000В.



    Пуск двигателей асинхронный, прямой, от полного напряжения се­ти с включенным в цепь обмотки возбуждения разрядным сопро­тивлением. В процессе пуска среднее напряжение на зажимах дви­гателей должно быть не менее 0,85 Unom, минимальное в начале пуска не ниже 0,7 - 0,8 Unom (для различных типов двигателей).



    Двигатели допускают два пуска подряд с интервалом между ними 5 мин из холодного состояния или один пуск из горячего состоя­ния. Интервал между последующими пусками не менее двух часов. В двигателях предусмотрен контроль температуры обмотки и сер­дечника статора, подшипников и воды на входе и выходе воздухо­охладителей. Изоляционные материалы обмотки статора класса нагревостойкости не ниже “В”. Обмотка статора соединяется в звезду и имеет шесть концов, вы­веденных в фундаментную яму, двигателей СДН2-18-64-12УХЛ4 в коробку выводов.



    Возбуждение двигателей осуществляется от тиристорных возбу­дителей с системой управления и автоматического регулирования тока возбуждения.

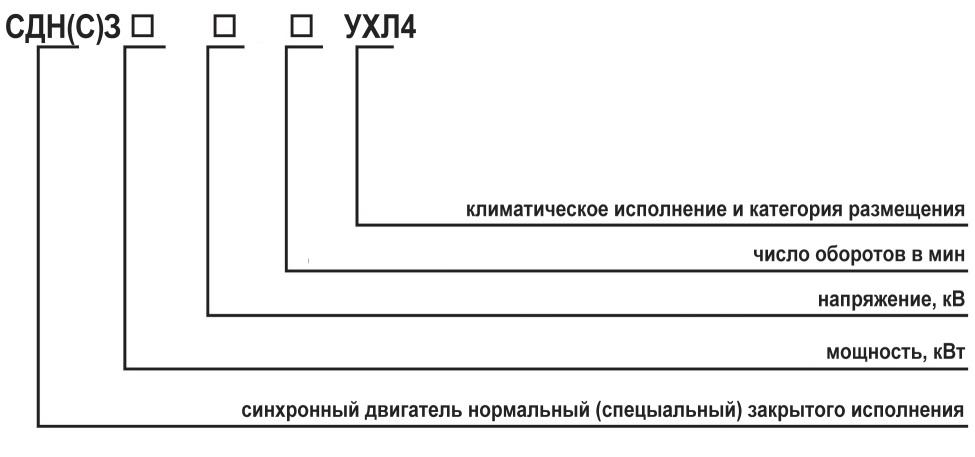

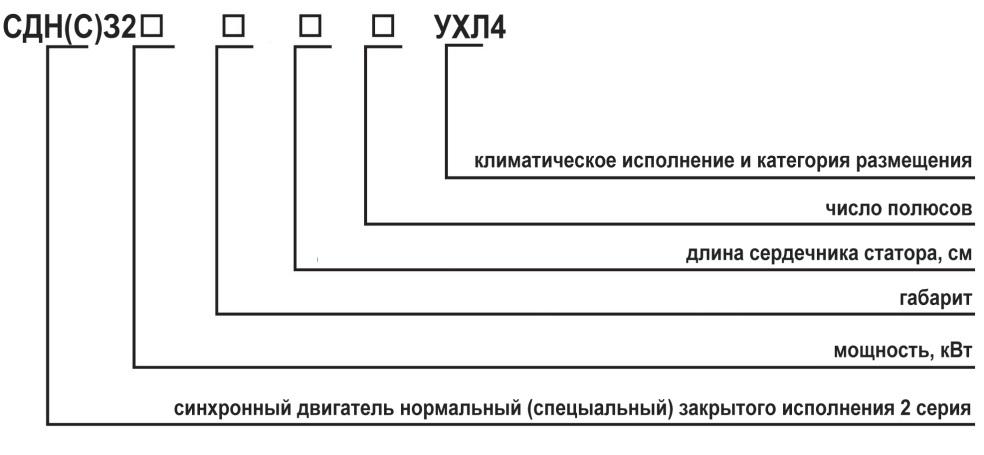

Условное обозначение типа двигателей серии СДН, СДНЗ, СДСЗ



201807131643 201807131644

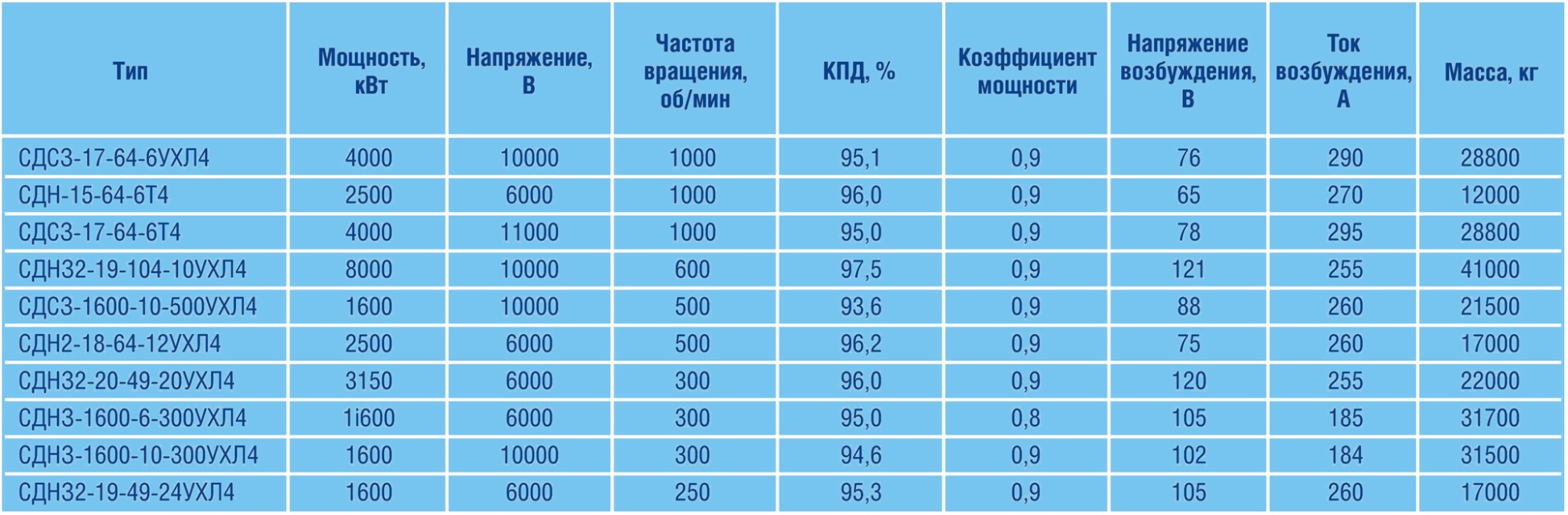

Основные технические данные двигателей серии СДН, СДНЗ, СДСЗ, 50Гц



Степень защиты ІР44, двигатель СДН2-18-64-12УХЛ4 – ІР20; Форма исполнения М7321, двигатель СДН2-18-64-12УХЛ4 – ІМ7311, Способ охлаждения ІСW37A91, двигатель СДН2-18-64-12УХЛ4 – ІС01, Режим работы S1



201807131645



201807131646



201807131647



201807131648



СДНЗ2-19-49-24

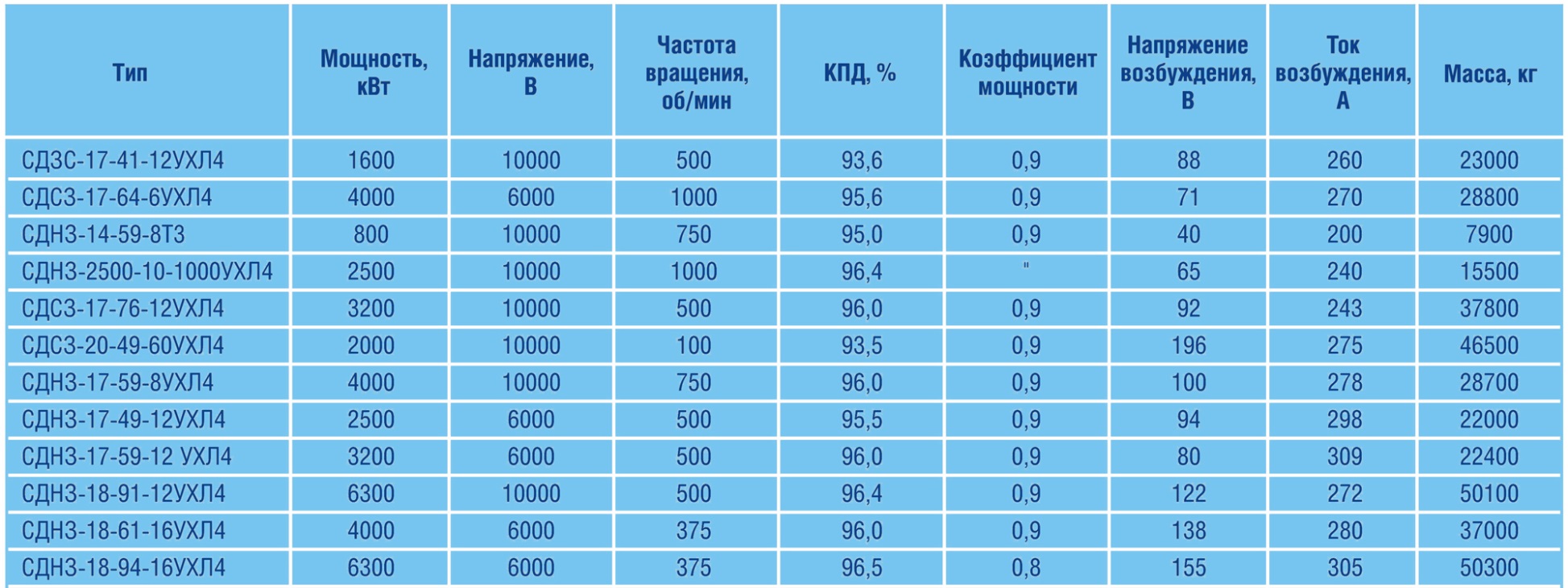

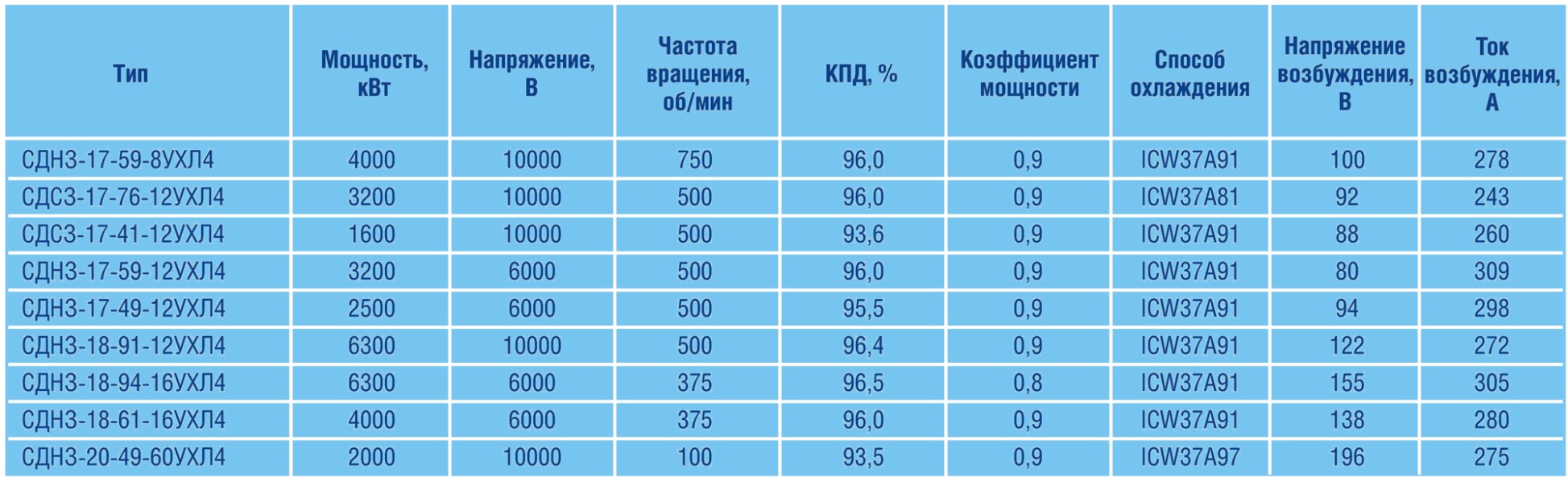

Основные технические данные двигателей серии СДН, СДНЗ, СДСЗ, 50Гц



Степень защиты ІР44, Форма исполнения ІМ7311, Режим работы S1, Способ охлаждения
ІСW37A91, двигатель СДСЗ-17-76-12УХЛ4 – ІСW37A81, двигатель СДСЗ-20-49-60УХЛ4 – ІСW37A97



201807131649



201807131650

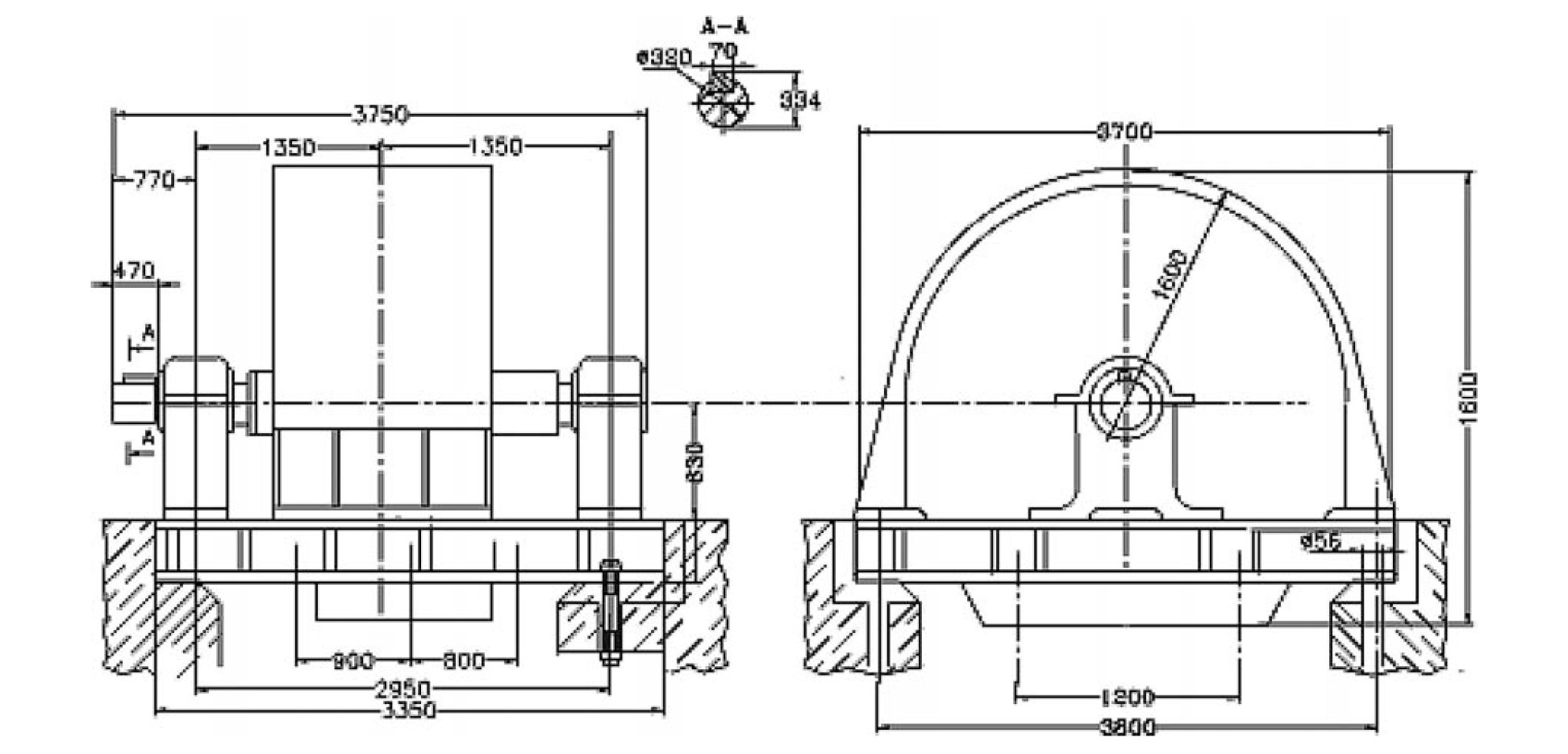

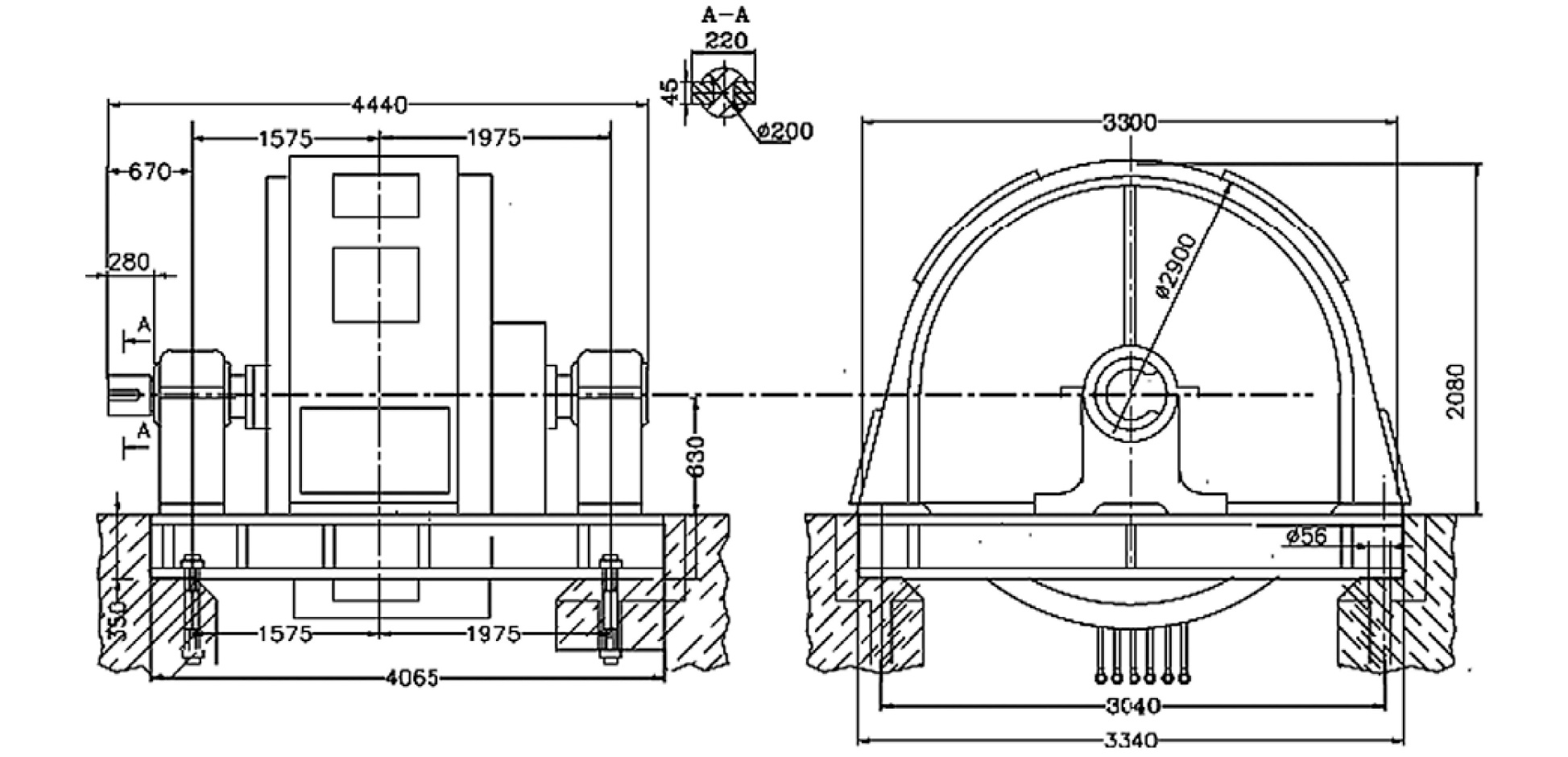

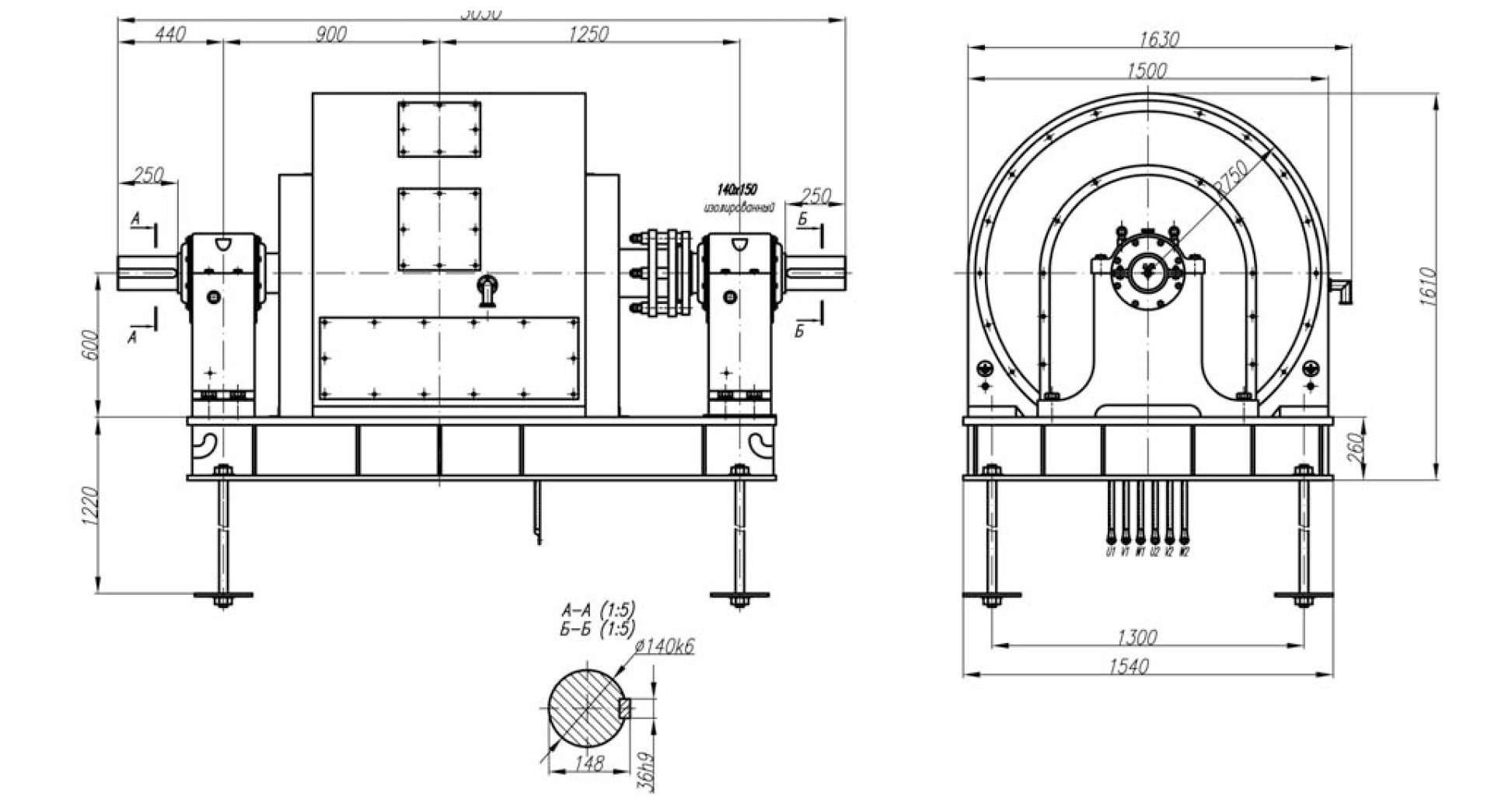

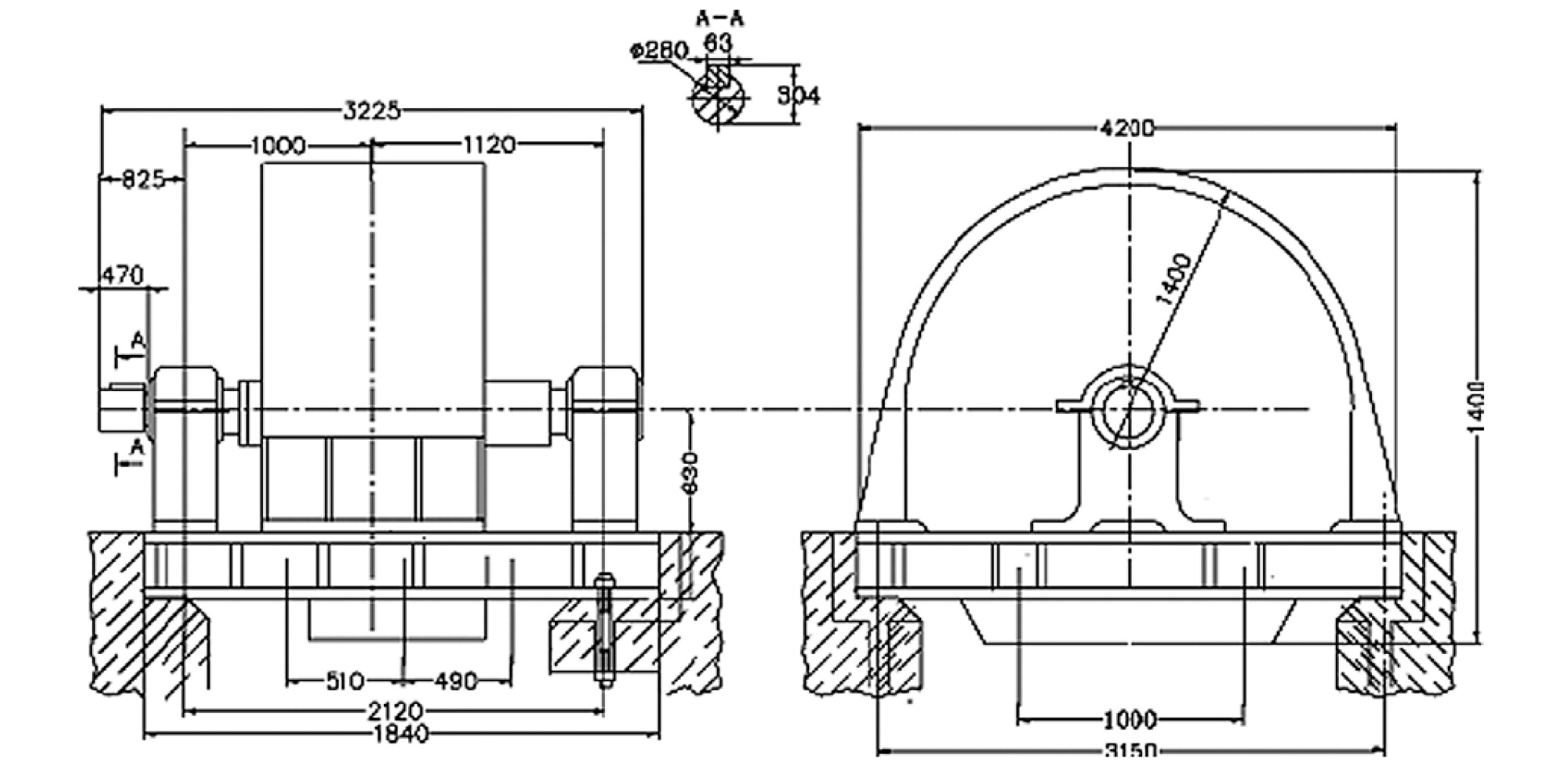

Габаритные, установочные, присоединительные размеры двигателей
серии СДН, СДНЗ, СДСЗ



201807131651



СДСЗ-630-6-600 УЗ
