Электродвигатели асинхронные серии АКН2



    Электродвигатели переменного тока с фазным ротором серии АКН2 предназначены для привода шахтно-подъемных механиз­мов с частыми пусками.



    Двигатели предназначены для работы от сети переменного тока частотой 50Гц напряжением 6000В.



    Пуск двигателей осуществляется от полного напряжения сети с включенными в цепь ротора пусковыми сопротивлениями с помощью станции управления.



    Соединение двигателей с приводным механизмом осуществляется посредством упругой муфты.



    Возможна поставка двигателей с пристроенным тахогенера­тором (оговаривается отдельно).



    Двигатели имеют подшипники скольжения с кольцевой смазкой. Изоляционные материалы обмотки статора класса нагревостойкости не ниже “В”. Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Обмотка ротора имеет три конца, выведенных на шины траверсы контактных колец. Соединение фаз обмоток статора и ротора звезда.



    Двигатели допускают правое и левое направление вращения. Из­менение направления вращения осуществляется только из состо­яния покоя.


     Номинальный режим работы – S5.
     Конструктивное исполнение двигателей – IM7311.
     Способ охлаждения двигателей - IC01.
     Степень защиты двигателей – IP00

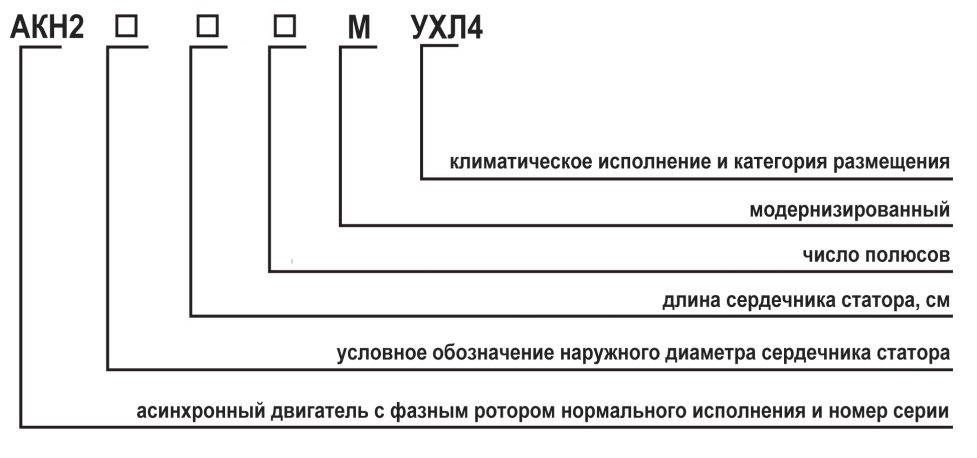

Условное обозначение типа двигателей серии АКН2



201807112205

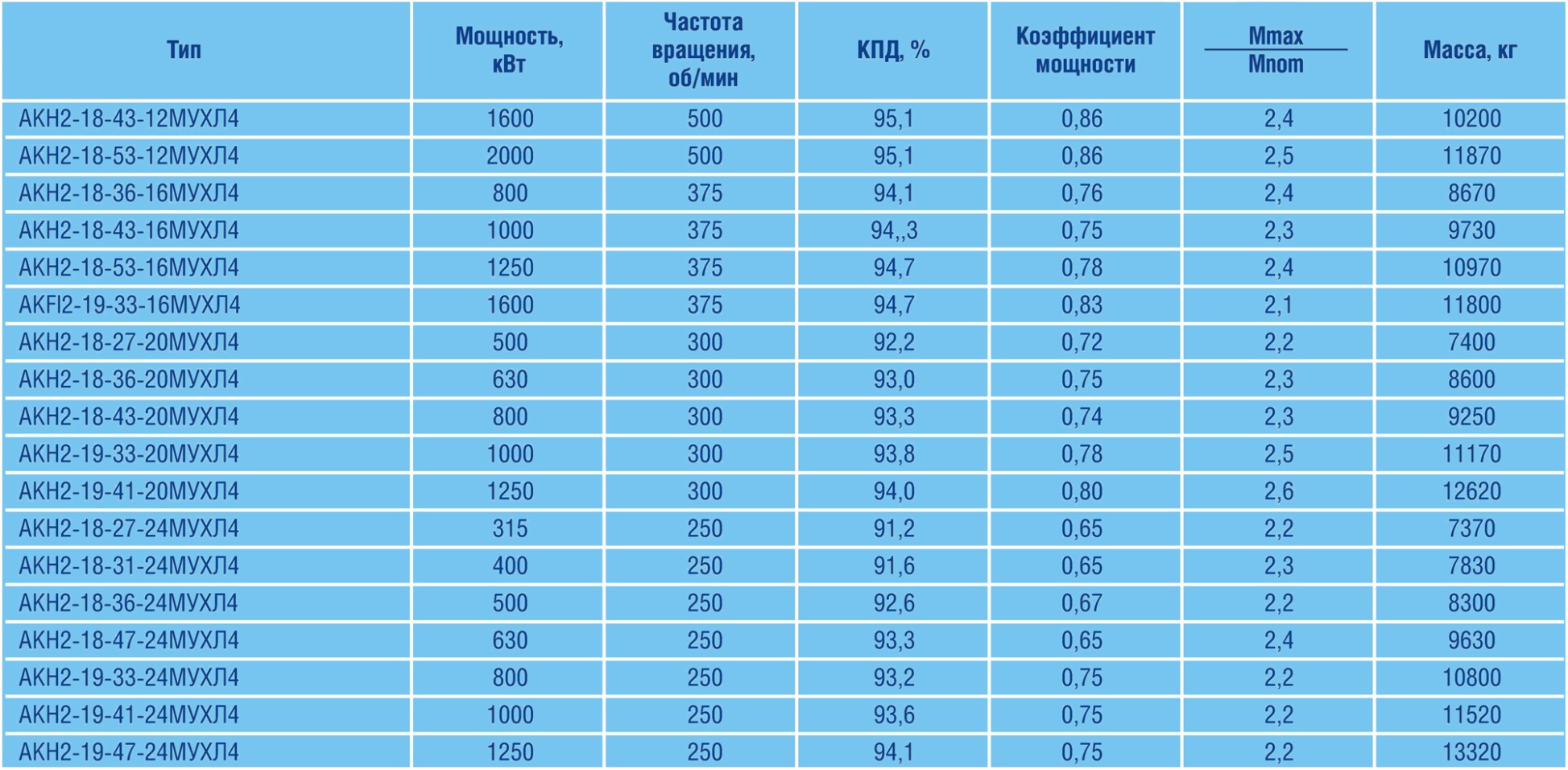

Основные технические данные двигателей серии АКН2



201807112206

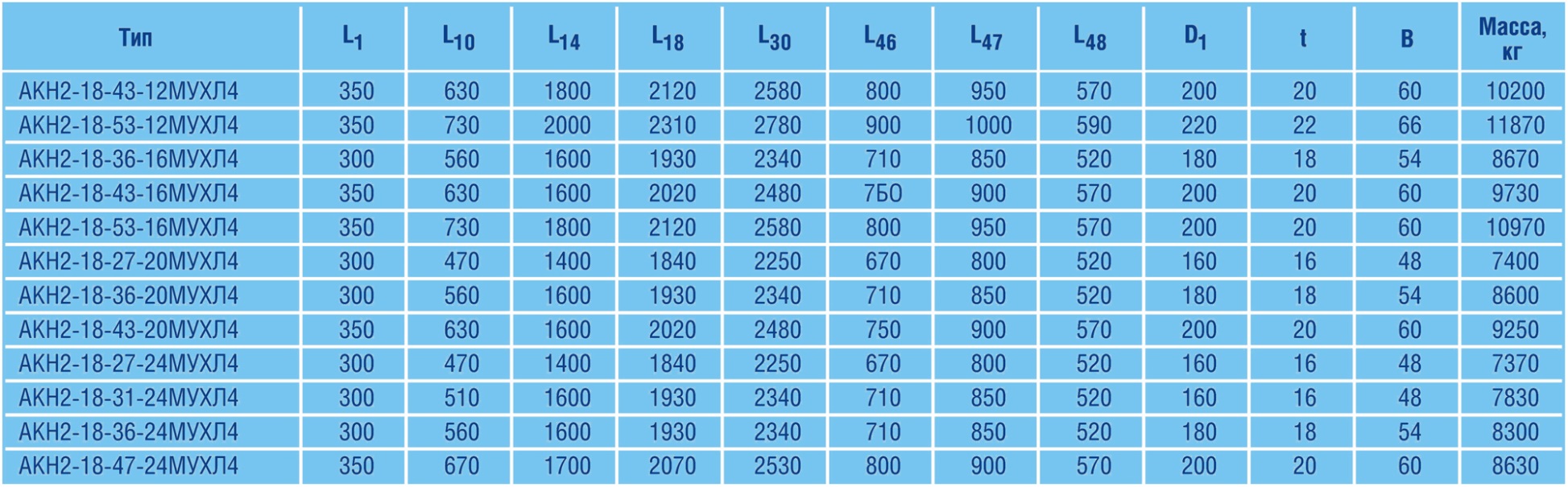

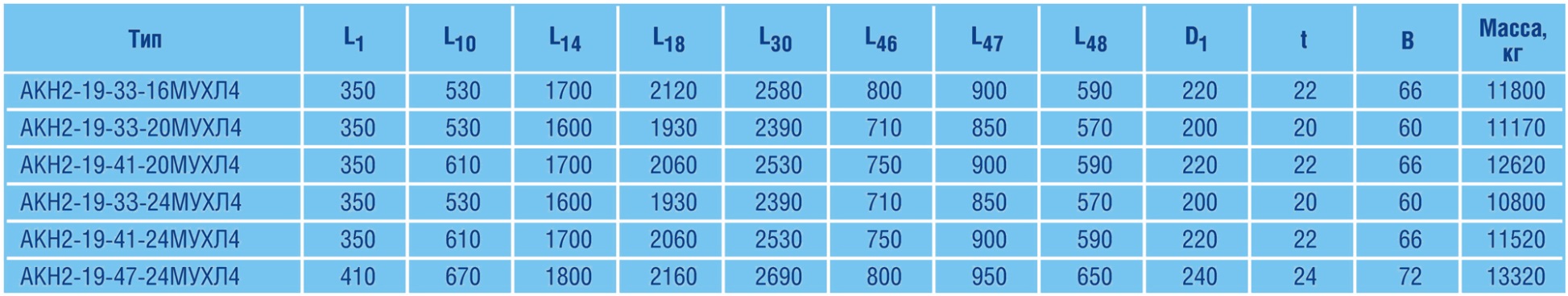

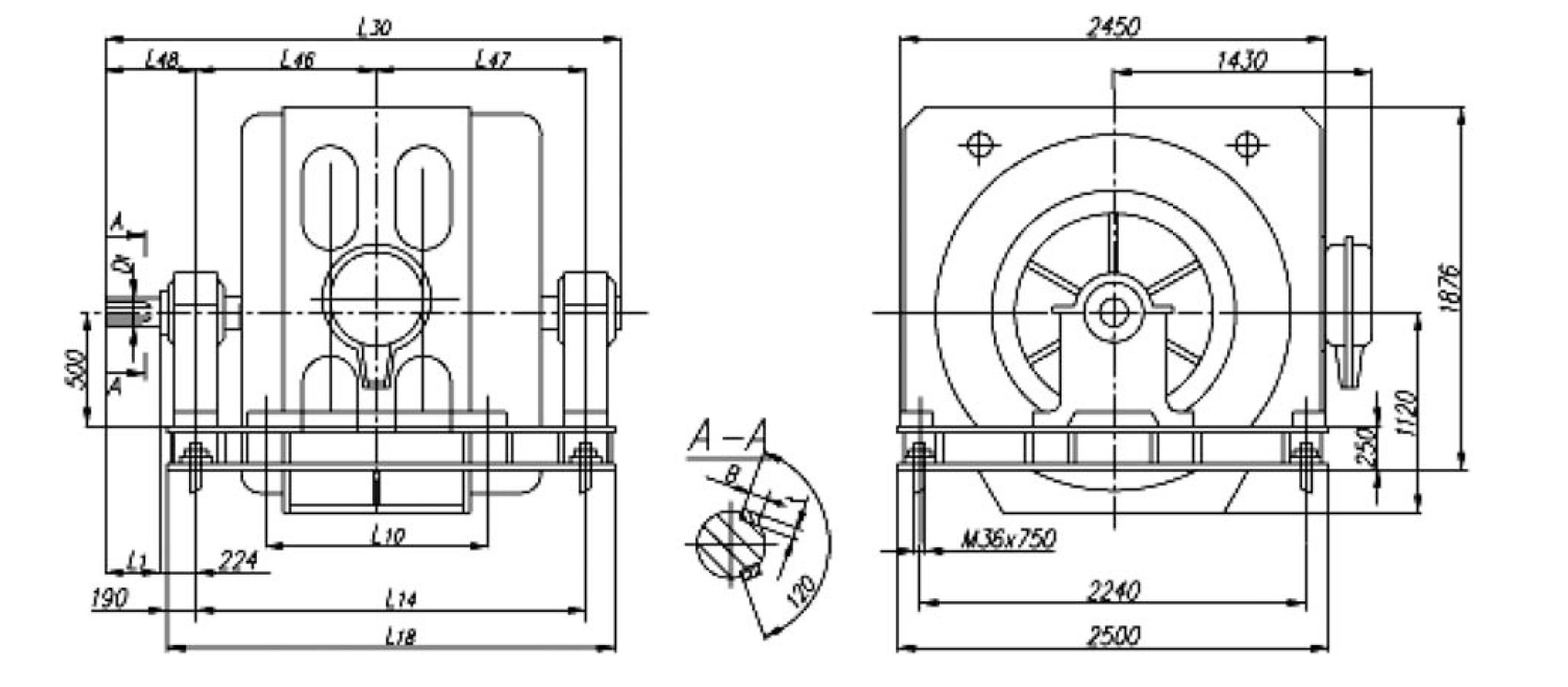

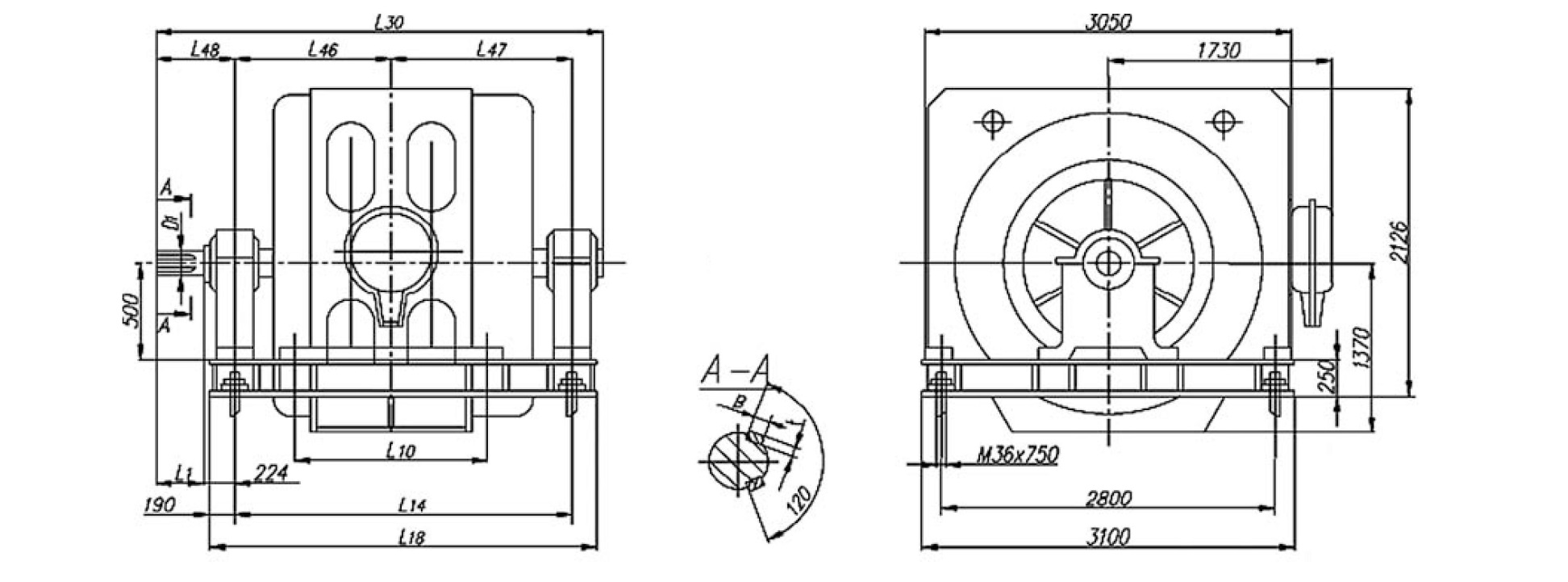

Габаритные, установочные, присоединительные размеры двигателей серии АКН2



201807112207



201807112208



201807112209



201807112210
