Электродвигатели асинхронные серии ДАЗО4 12-13 габарита



    Электродвигатели асинхронные трёхфазного тока с короткозамкнутым ротором типа ДА304-12, ДА304-13 предназначены для привода различных механизмов, не требующих регулирования частоты вращения (насосов, вентиляторов, дымососов и т.п.) Двигатели предназначены для работы от сети переменного тока частотой 50Гц напряжением 6000В.


     Вид климатического исполнения двигателей - V1.
     Номинальный режим работы двигателей продолжительный - S1.
     Конструктивное исполнение двигателей - IM1001.
     Степень защиты двигателей - IP44, коробки выводов - IP55, наружного вентилятора - IP21.
     Способ охлаждения двигателей - IC01A61.



    Пуск двигателей прямой, обеспечивается как при нормальном напряжение сети, так и при снижении напряжения сети за время пуска до 0.8 Uном. Двигатели допускают два пуска подряд из холодного состояния и один пуска из горячего состояния. Интервал между последующими пусками не менее 1 часа, количество пусков не менее 2000 за период эксплуатации, но не более 250 пусков в год в течение гарантийного периода.



    Соединение двигателей с приводным механизмом осуществляется посредством эластичных муфт. Изоляционные материалы обмотки статора класса нагревостойкости не ниже "F" с температурным использованием на уровне класса "В". Изоляция обмотки статора термореактивная типа" Монолит-2".Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Соединение фаз обмотки - звезда. Двигатели оснащены датчиками контроля температуры обмотки, сердечника статора и подшипниковых узлов.



    Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.



    Двигатели имеют подшипники качения с пластичной смазкой, могут быть укомплектованы подшипниками SKF или FAG.

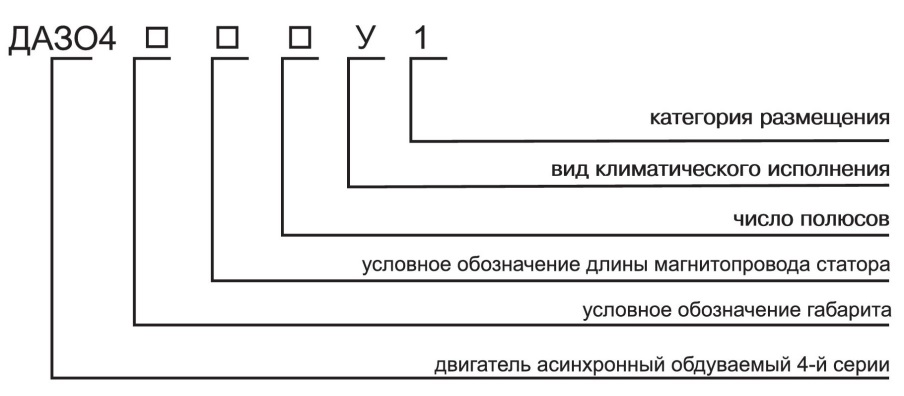

Условное обозначение типа двигателей серии ДАЗО4 12-13 габарита



201712231102

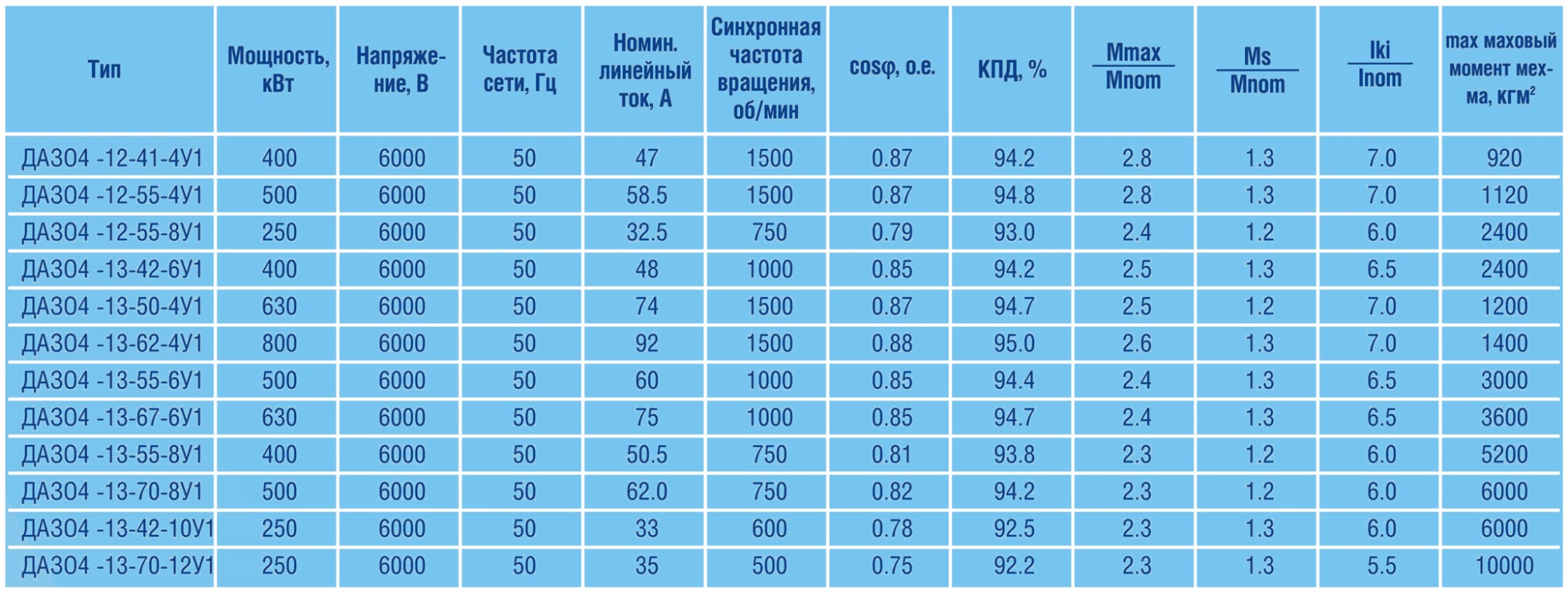

Основные технические данные двигателей серии ДАЗО4 12-13 габарита



201712231105

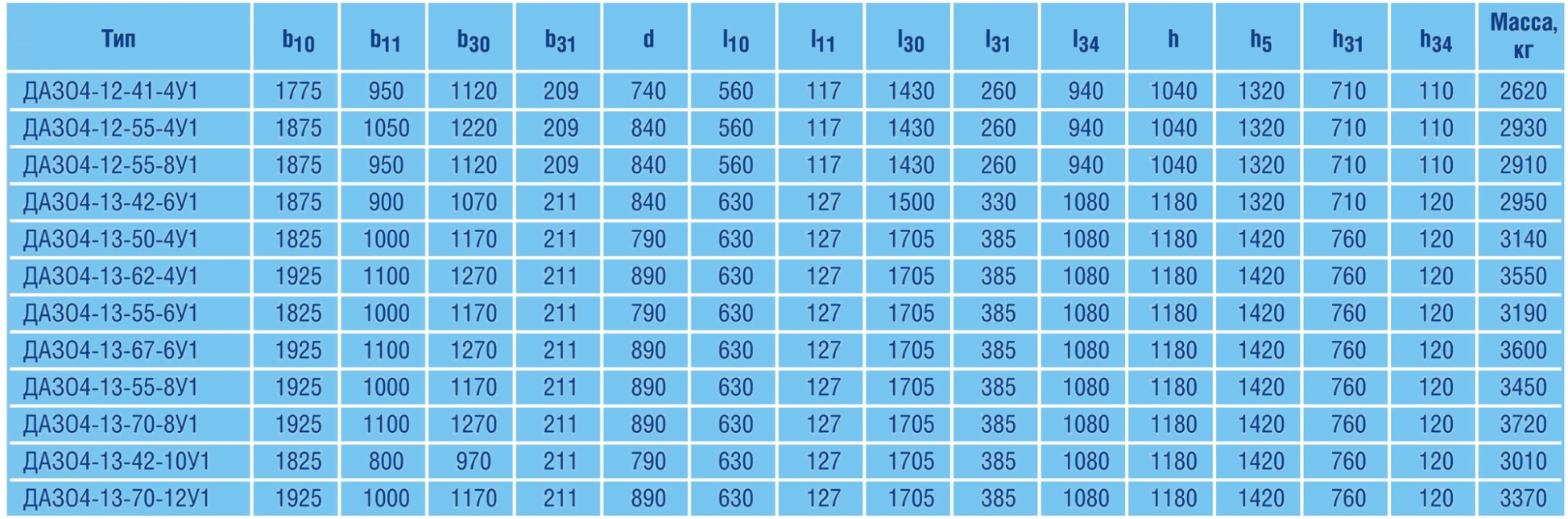

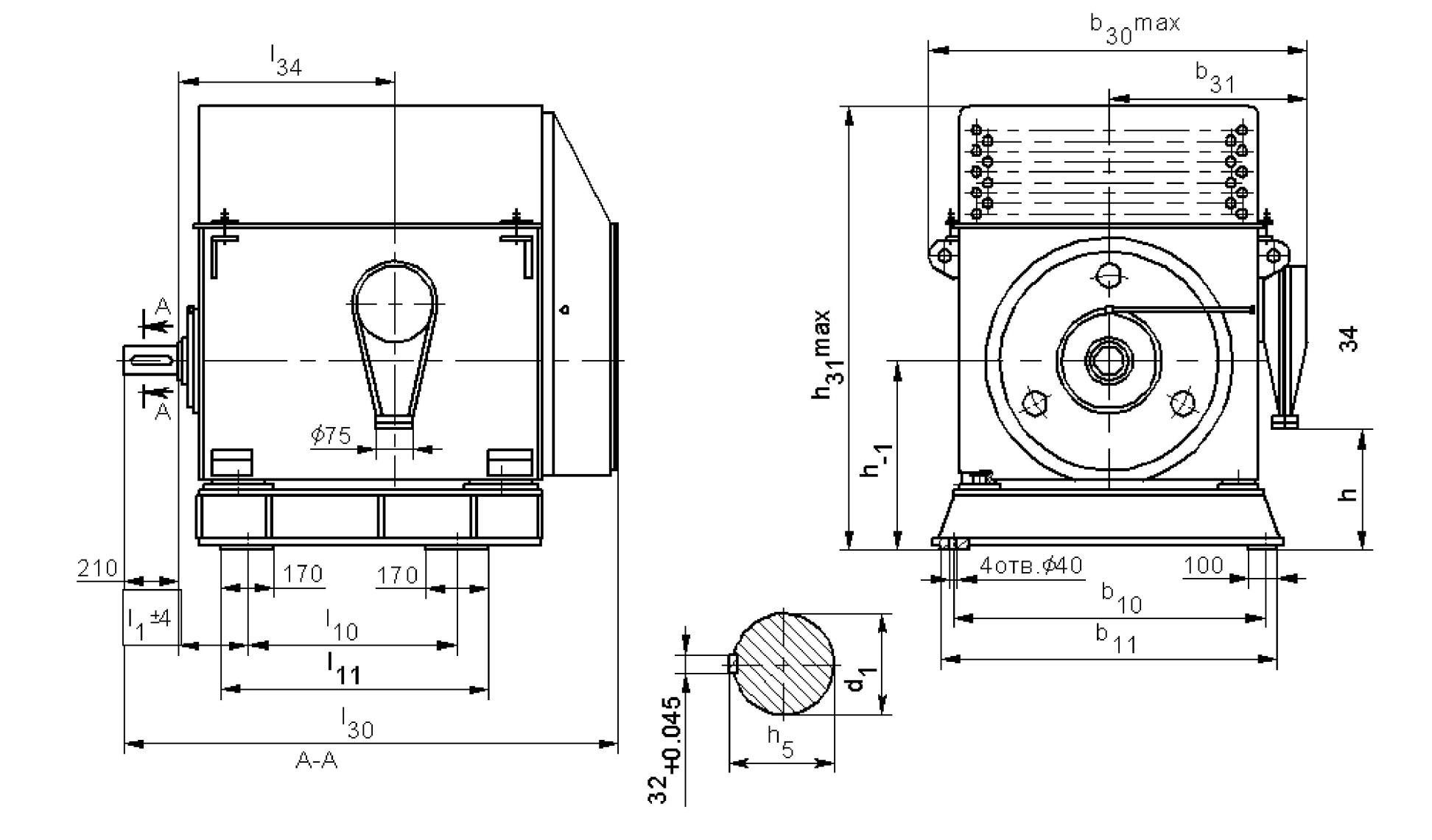

Габаритные, установочные, присоединительные размеры двигателей серии ДАЗО4 12-13 габарита



201712231107



201712231108
