Электродвигатели асинхронные серии А, АЗ 12-13 габарита



    Электродвигатели переменного тока с короткозамкнутым ротором серии А, АЗ предназначены для привода механизмов, не требующих регулирования частоты вращения (насосов, вентиляторов, дымососов и т.п.).


    Двигатели предназначены для работы от сети переменного тока частотой 50 и 60Гц напряжением 6000В и 3000В.


     Вид климатического исполнения двигателей - УХЛ4.
     Номинальный режим работы двигателей продолжительный - S1.
     Конструктивное исполнение двигателей - IМ1001.
     Степень защиты двигателей – IР01.
     Способ охлаждения двигателей - IC01.



    Пуск двигателей серии А, АЗ прямой. Обеспечивается как при но¬минальном напряжении сети, так и при снижении напряжения се¬ти за время пуска до 0,8Uном. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния.



    Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Соединение фаз обмоток звезда. Коробка выводов статора располагается с правой стороны, если смотреть на свободный конец вала (левое расположение указыва¬ется в заказе). Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.

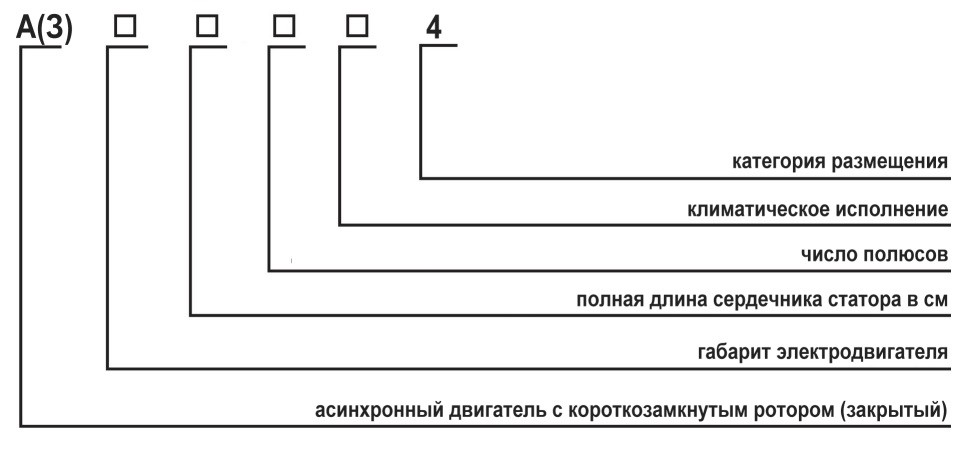

Условное обозначение типа двигателей серии А, АЗ 12-13 габарита



201701081223

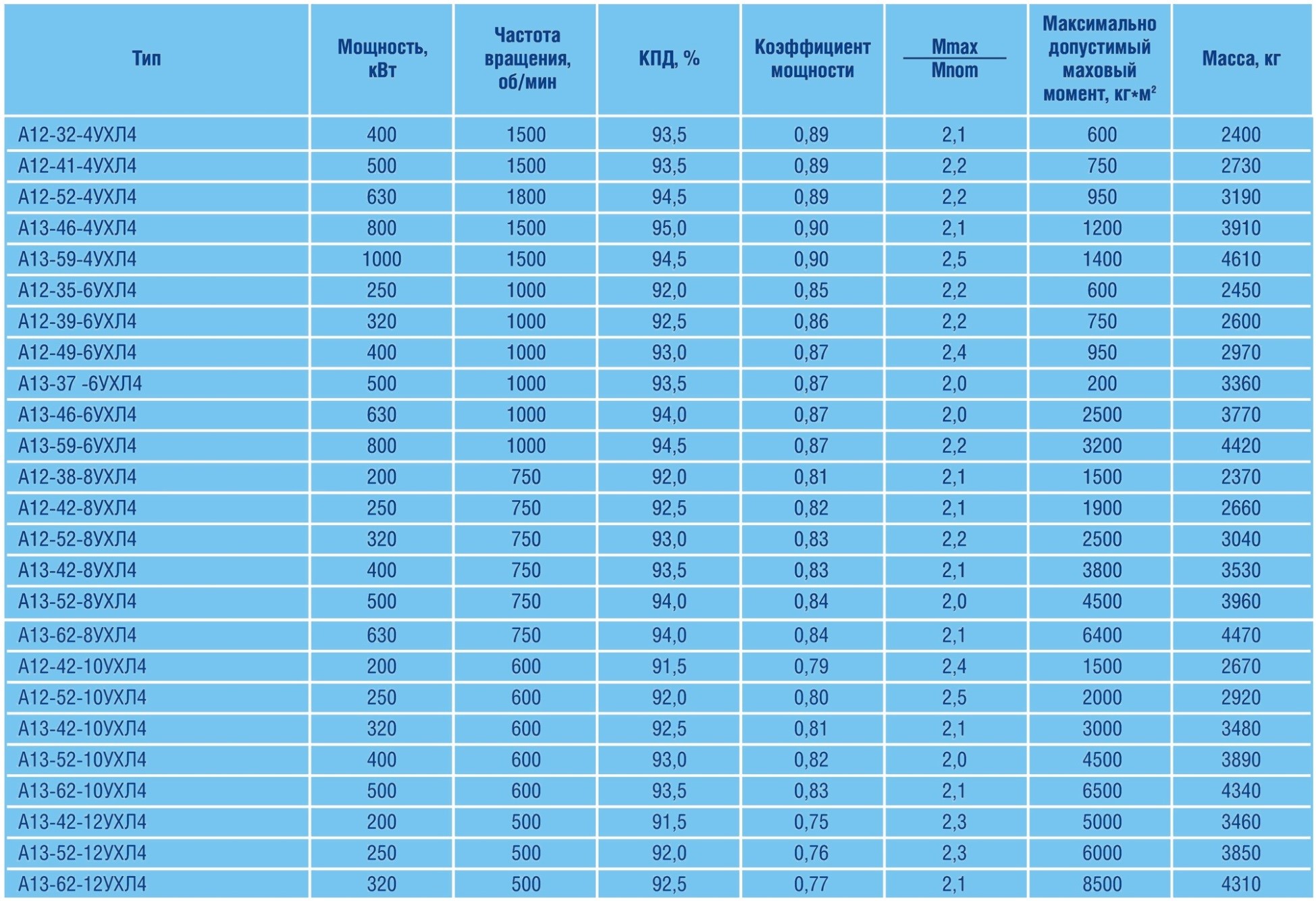

Основные технические данные двигателей серии А 12-13 габарита



201701081224

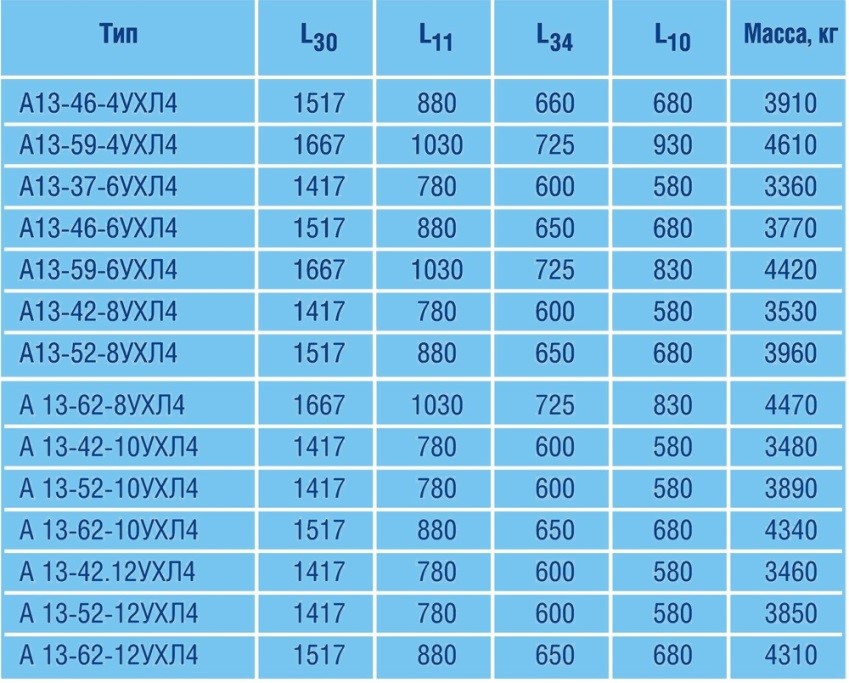

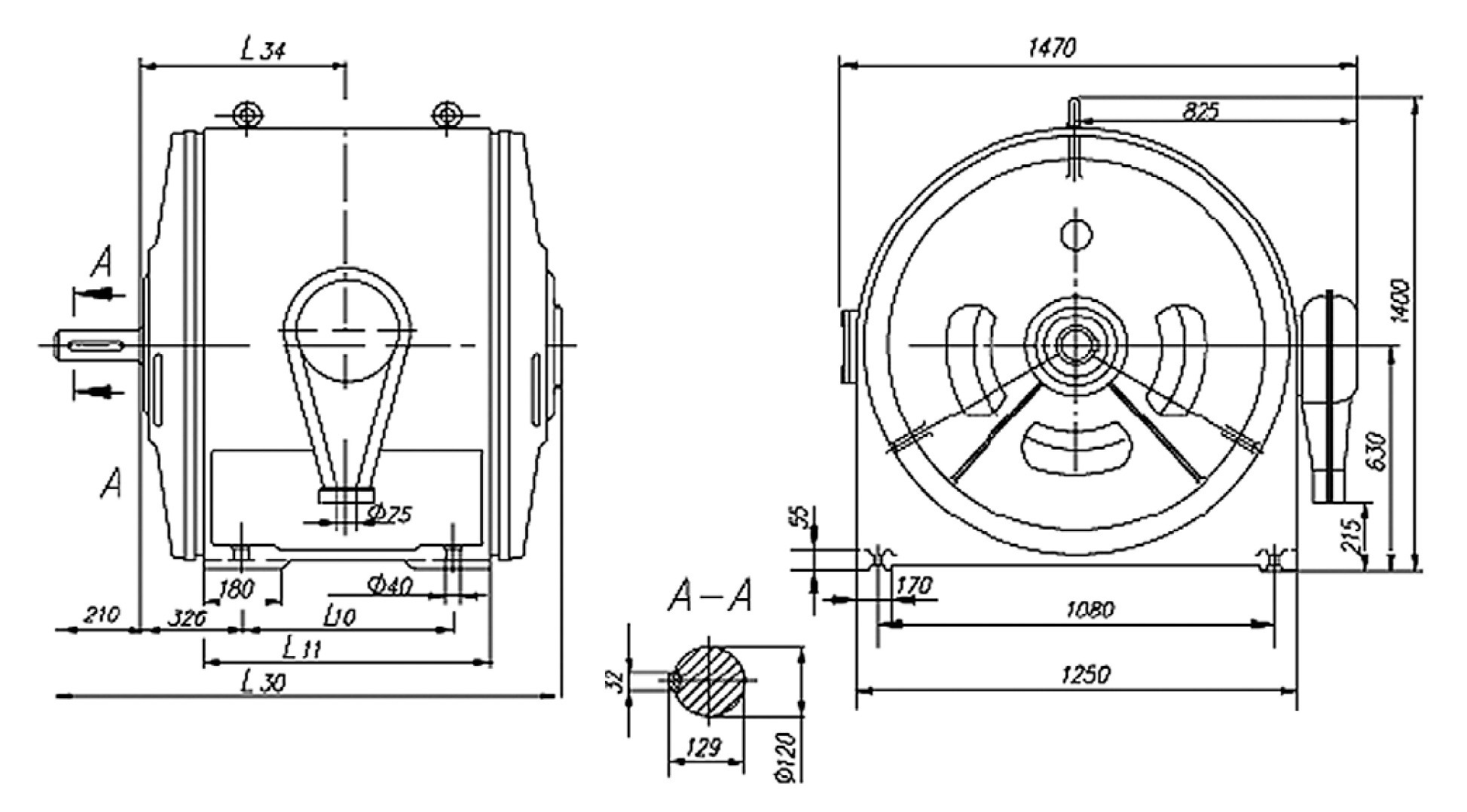

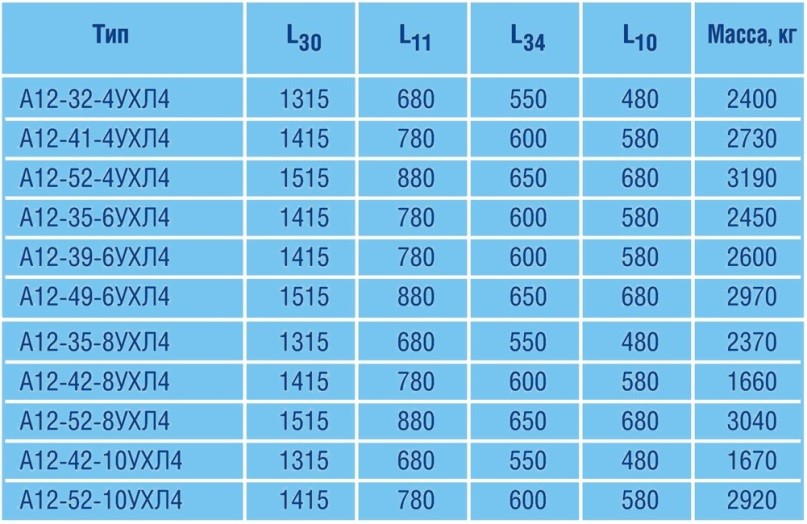

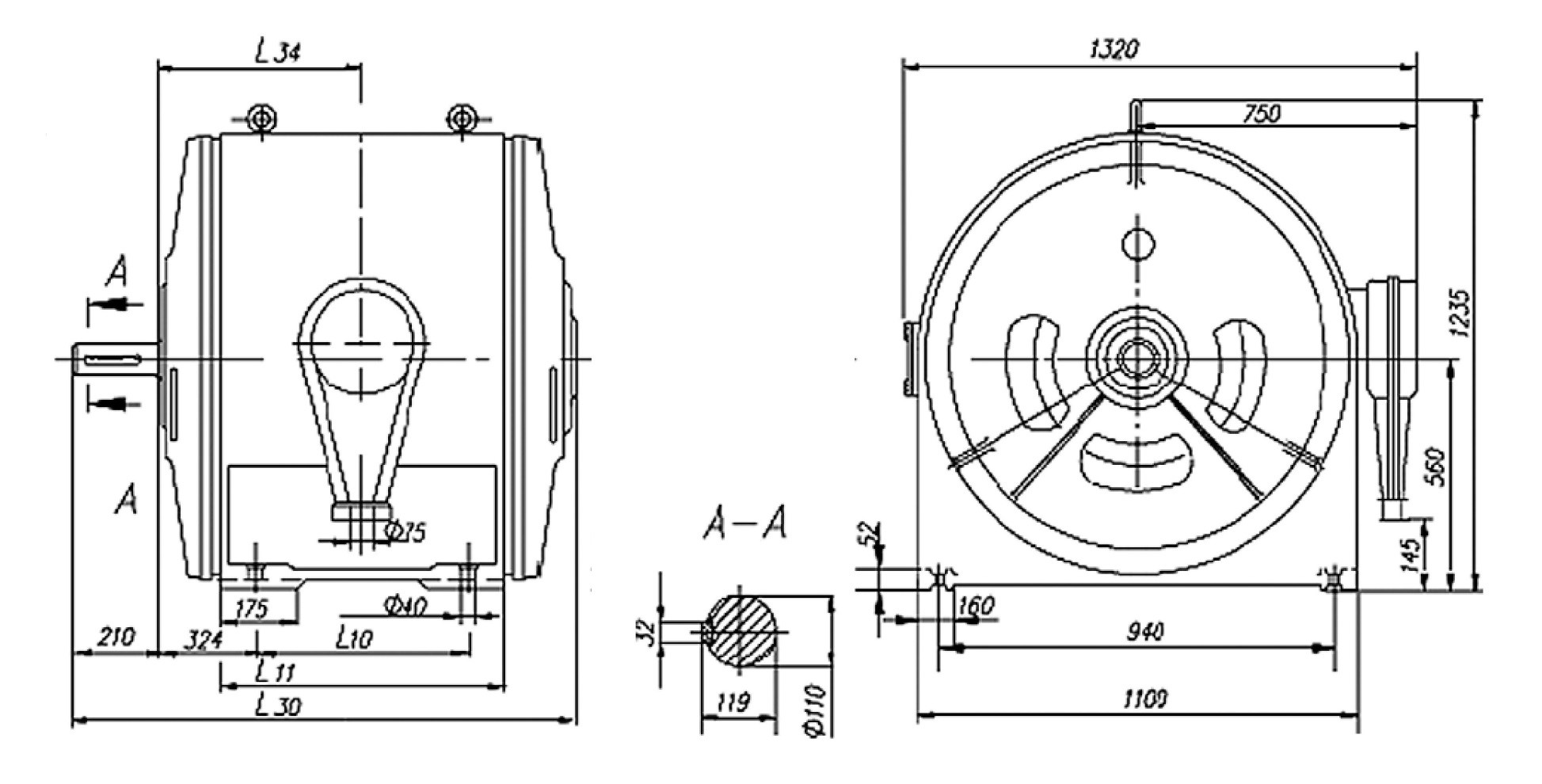

Габаритные, установочные, присоединительные размеры двигателей серии А 12-13 габарита



201701081225



201701081226



201701081227



201701081228

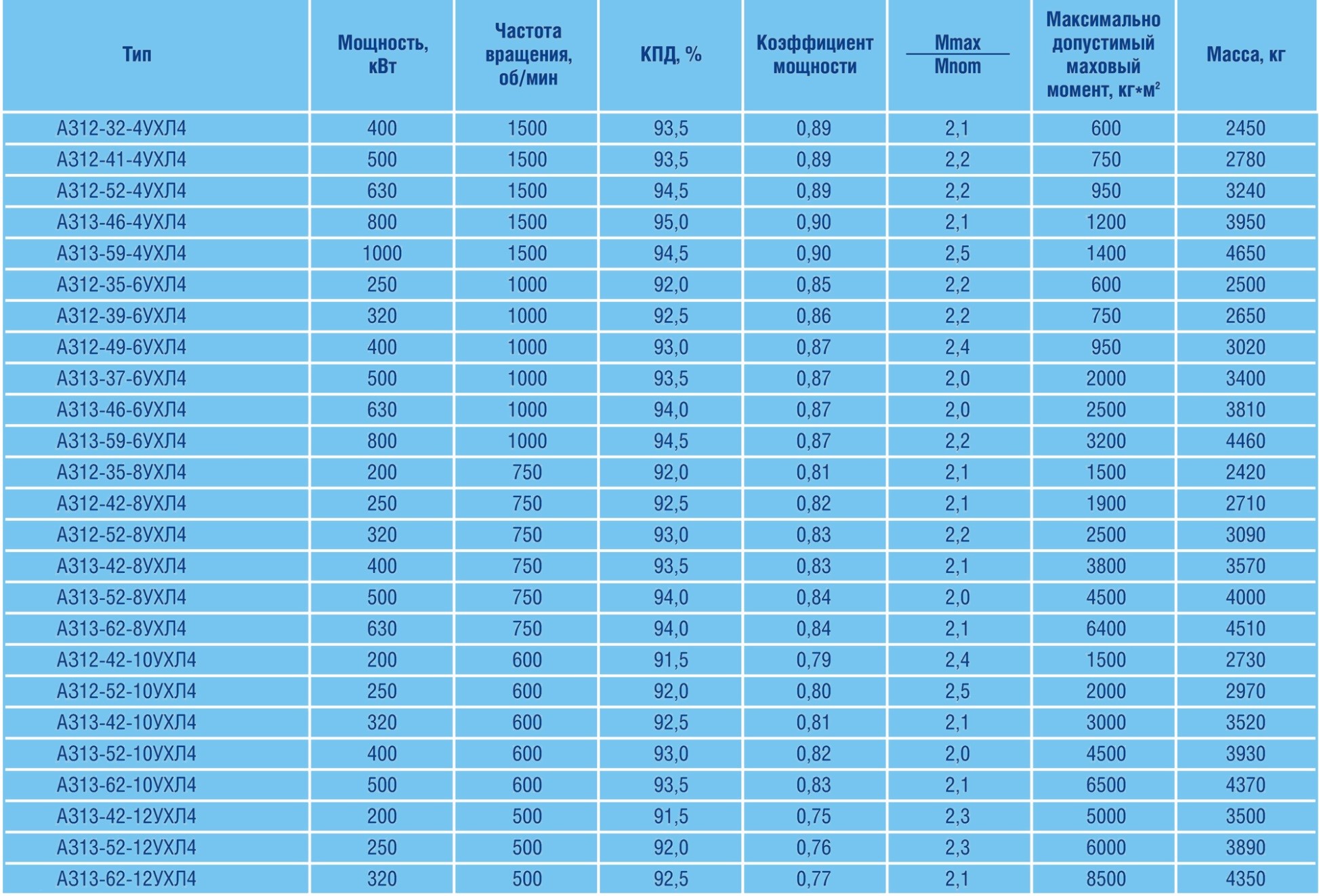

Основные технические данные двигателей серии АЗ 12-13 габарита 6кВ, 50Гц



Степень защиты ІР44, Форма исполнения ІМ 1001, Способ охлаждения ІС37, Режим работы S1



201701081229

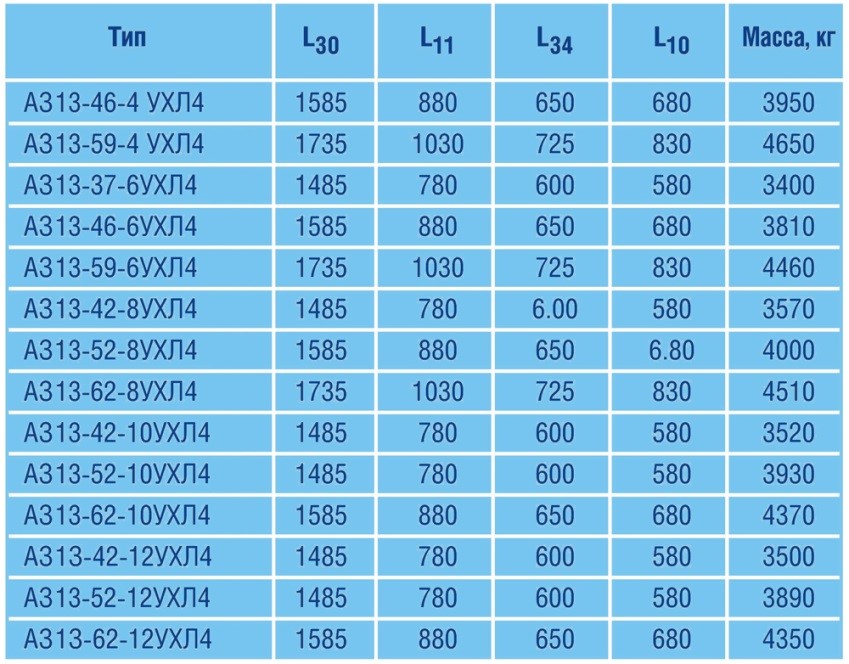

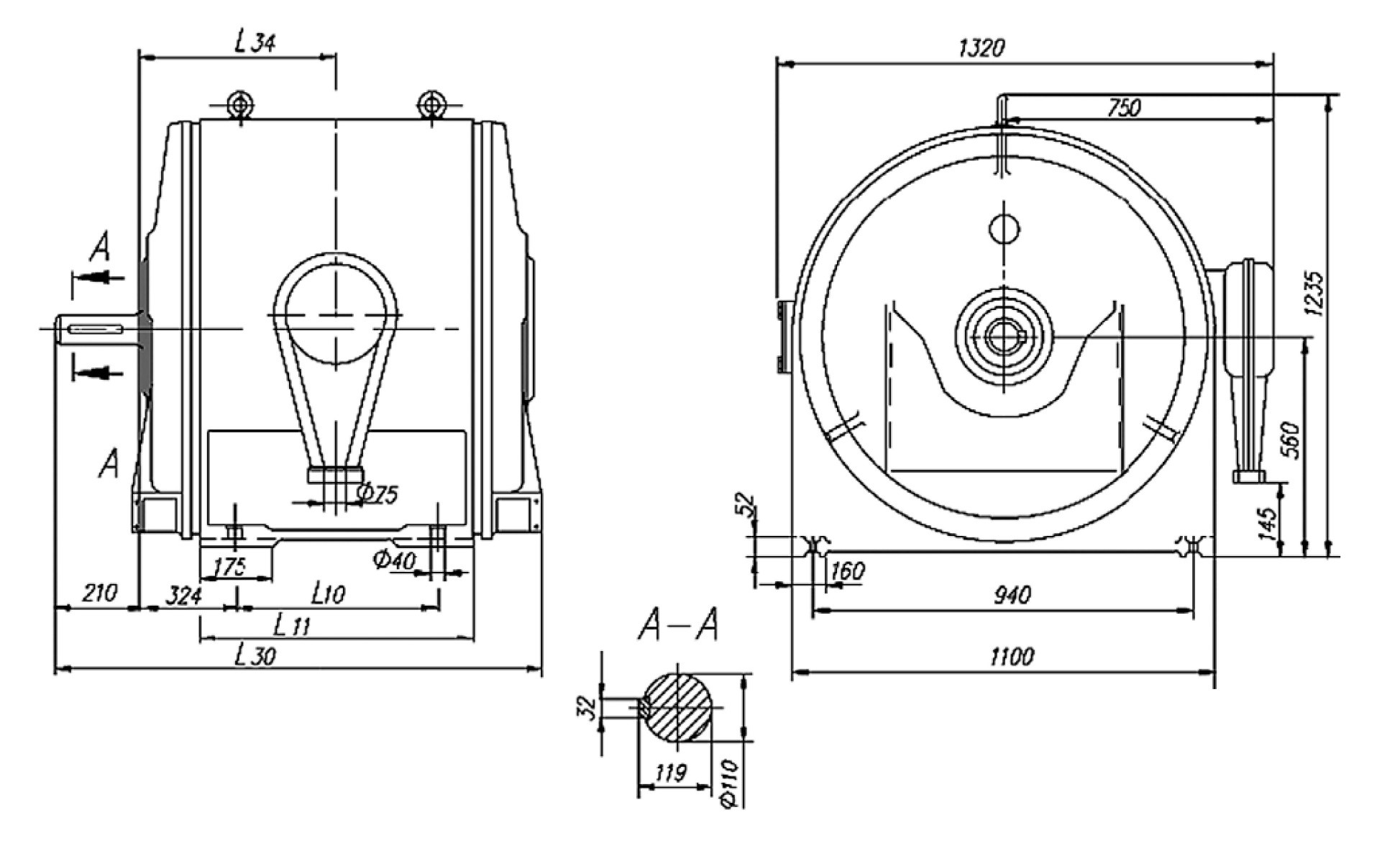

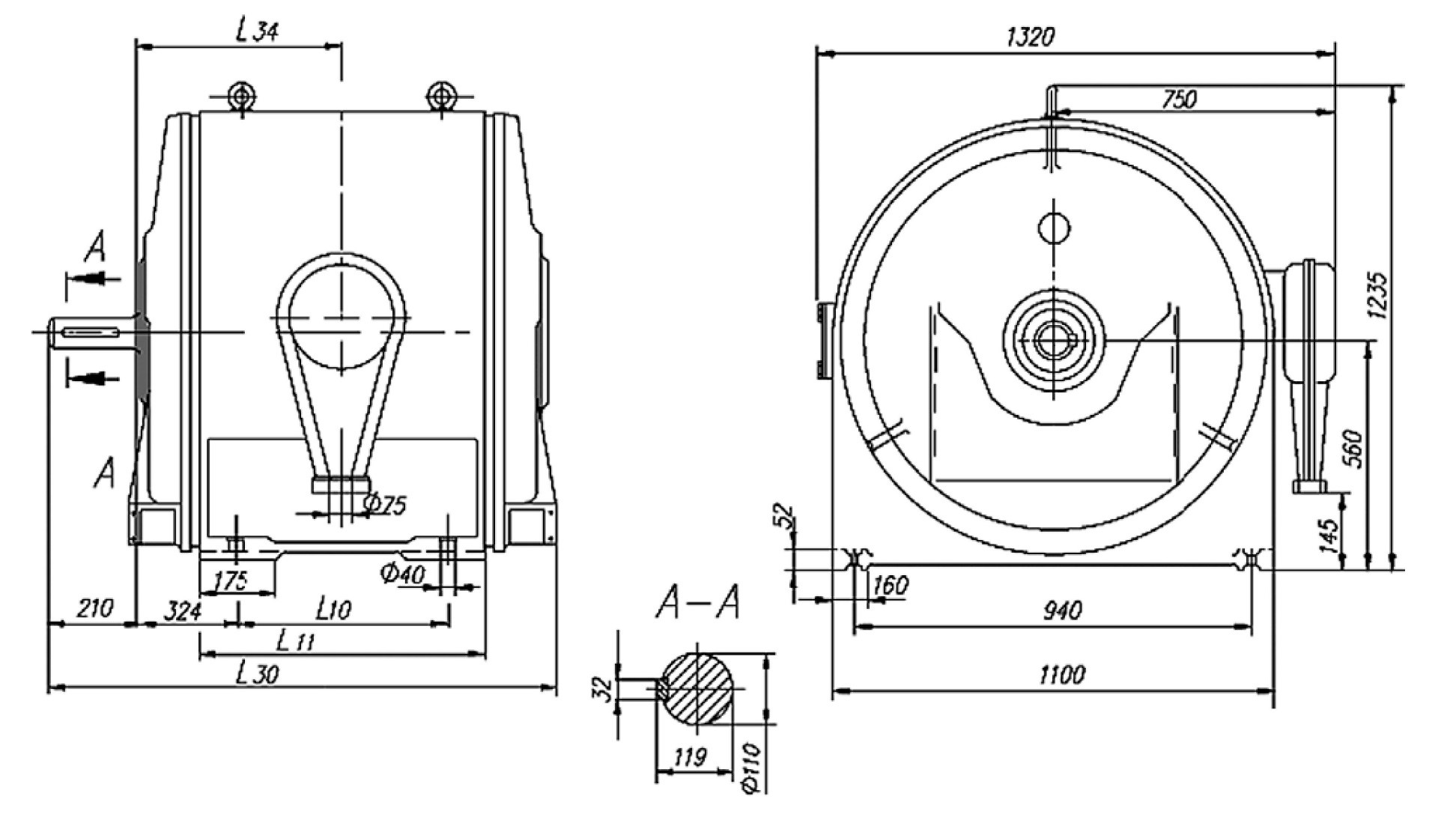

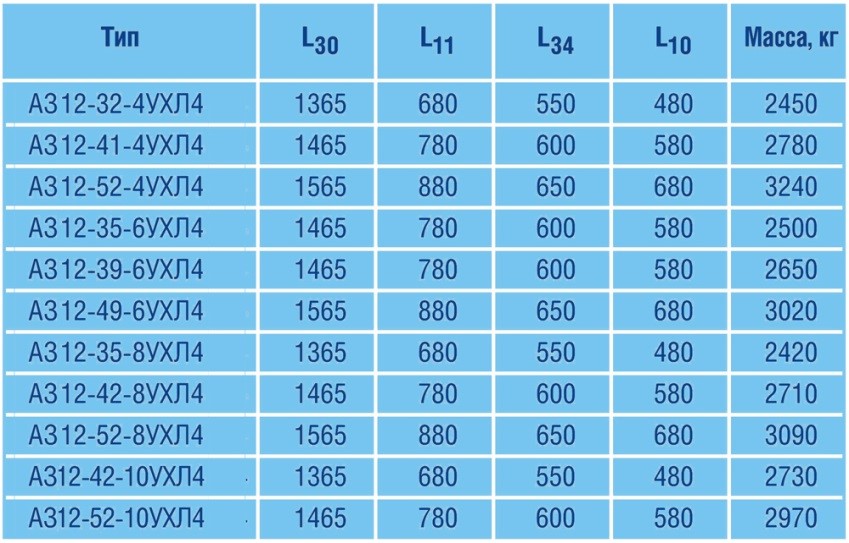

Габаритные, установочные, присоединительные размеры двигателей
серии АЗ 12-13 габарита 6кВ, 50Гц



201701081230



201701081231



201701081232



201701081233
