Электродвигатели асинхронные серии АК4



    Электродвигатели переменного тока с фазным ротором серии АК4 предназначены для привода механизмов с тяжелыми услови¬ями пуска и требующих регулирования частоты вращения:
    • для механизмов, момент которых не зависит от частоты вращения, регулирование частоты вращения допускается в диапазоне (1,0 - 0,8)nnom
    • для механизмов, момент которых изменяется по вентиляторной характеристике, регулирование частоты вращения допус¬кается в диапазоне (1,0 - 0,5)nnom



    Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 3000В и 6000В.



    Пуск двигателей от полного напряжения сети с включенными в цепь ротора пусковыми сопротивлениями с помощью станции управления.



    Двигатели имеют подшипники качения с пластичной смазкой. Соединение двигателей с приводным механизмом осуществляется посредством упругой муфты. Изоляционные материалы обмотки статора и ротора класса нагревостойкости “F” с температурным использованием по классу “В”. Изоляция обмотки статора термореактивная типа “Монолит2”. Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Соединение фаз обмоток звезда.



    Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.


     Климатическое исполнение двигателей напряжением 3000В и 6000В - УЗ.
     Номинальный режим работы - продолжительный S1.
     Конструктивное исполнение двигателей - IM1001.
     Способ охлаждения двигателей - IC01.
     Степень защиты двигателей - IP23, коробки выводов - IP55.

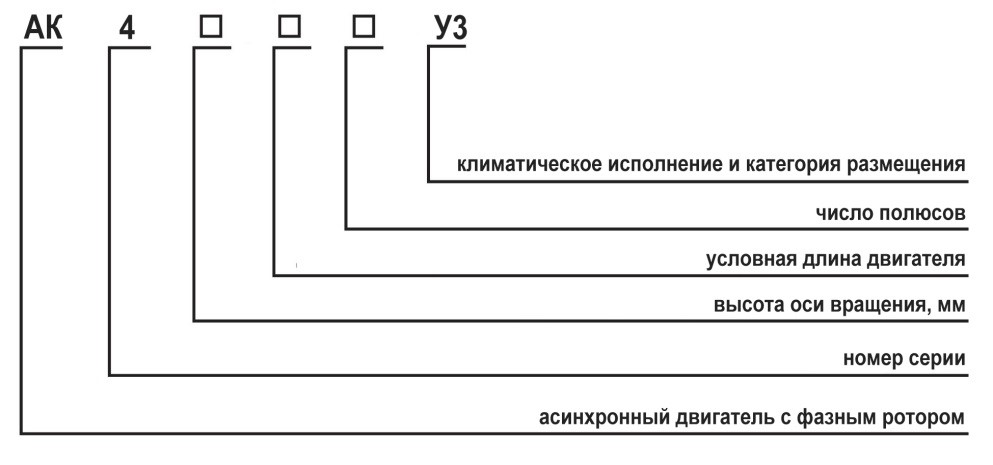

Условное обозначение типа двигателей серии АК4



201801121430

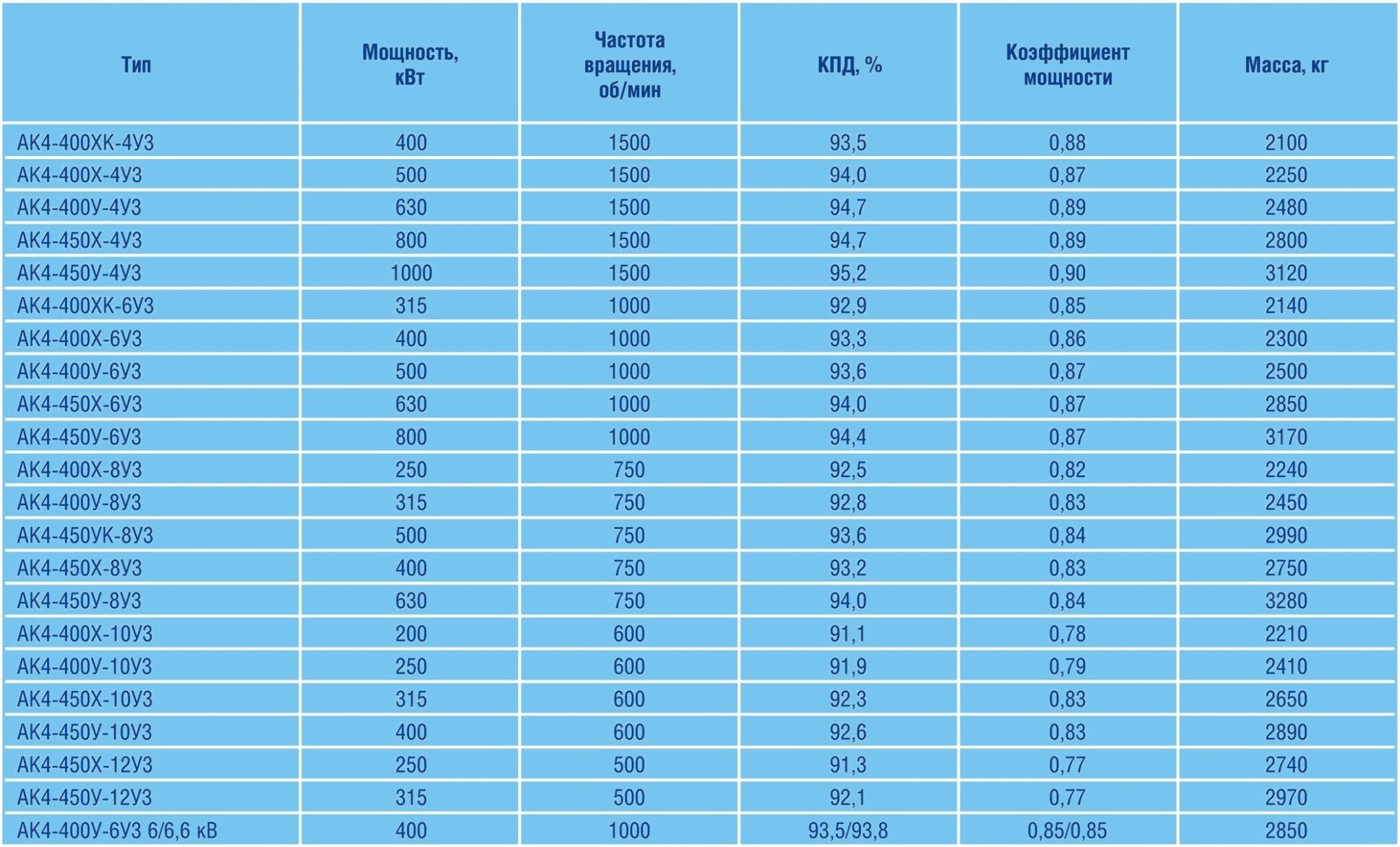

Основные технические данные двигателей серии АК4



201801121431

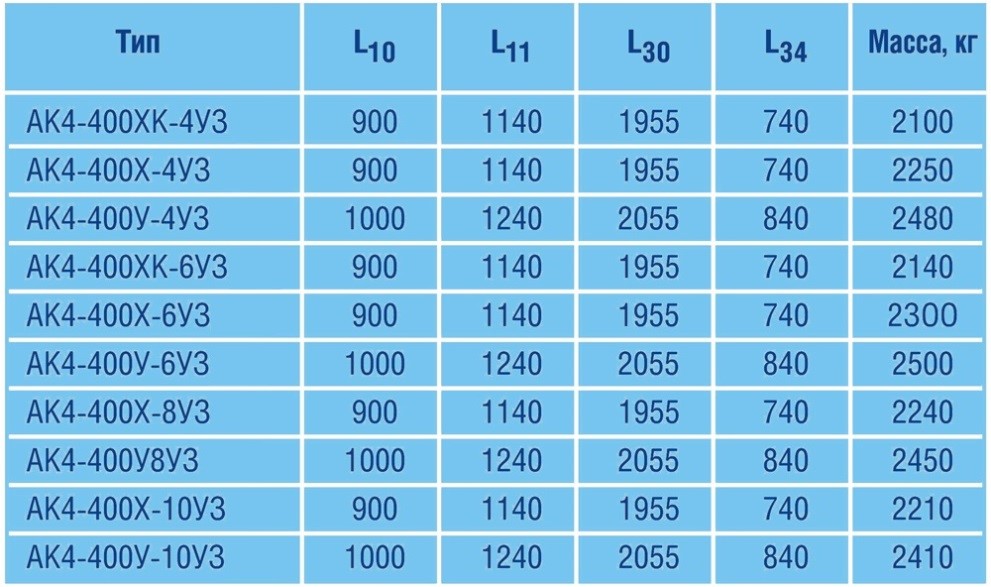

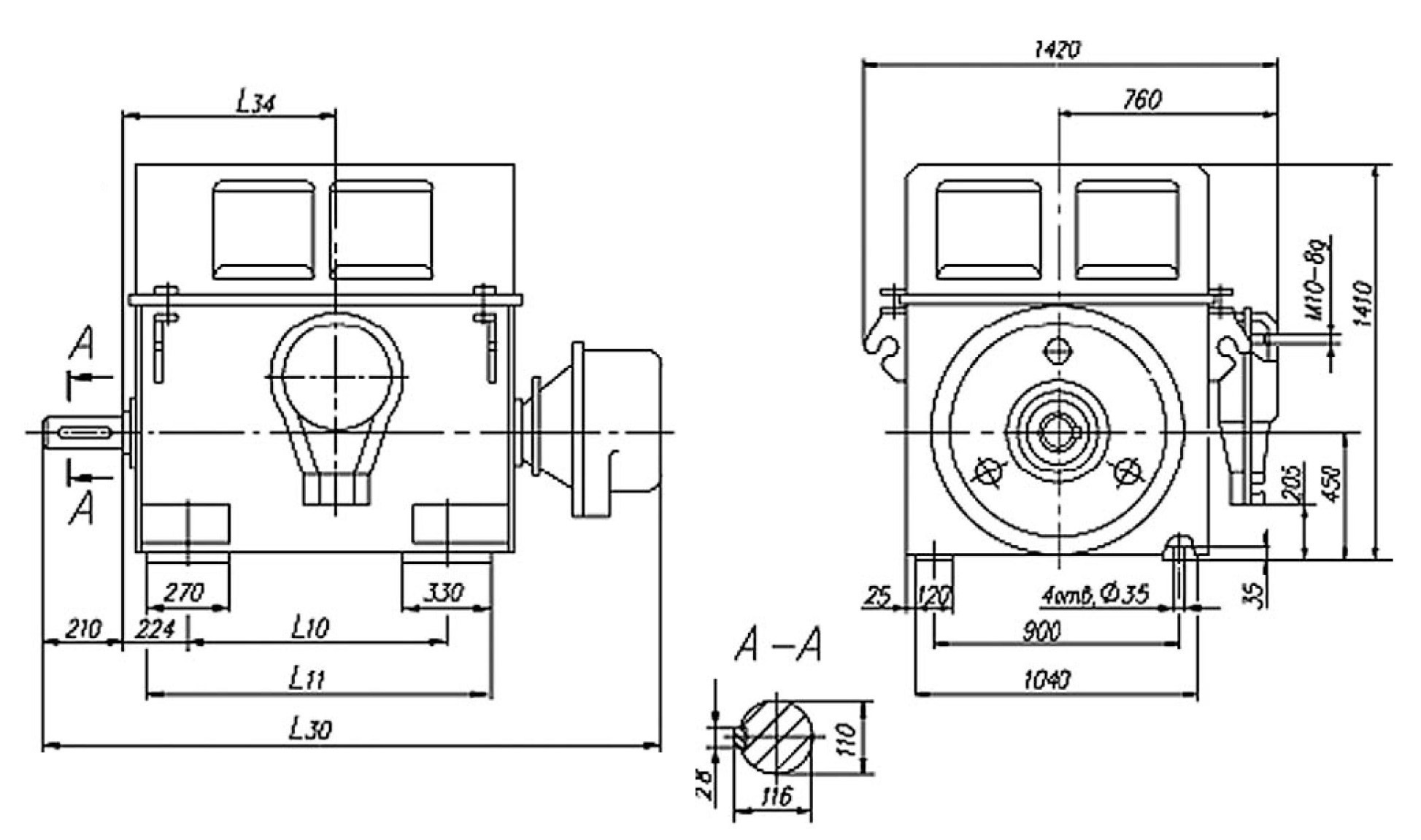

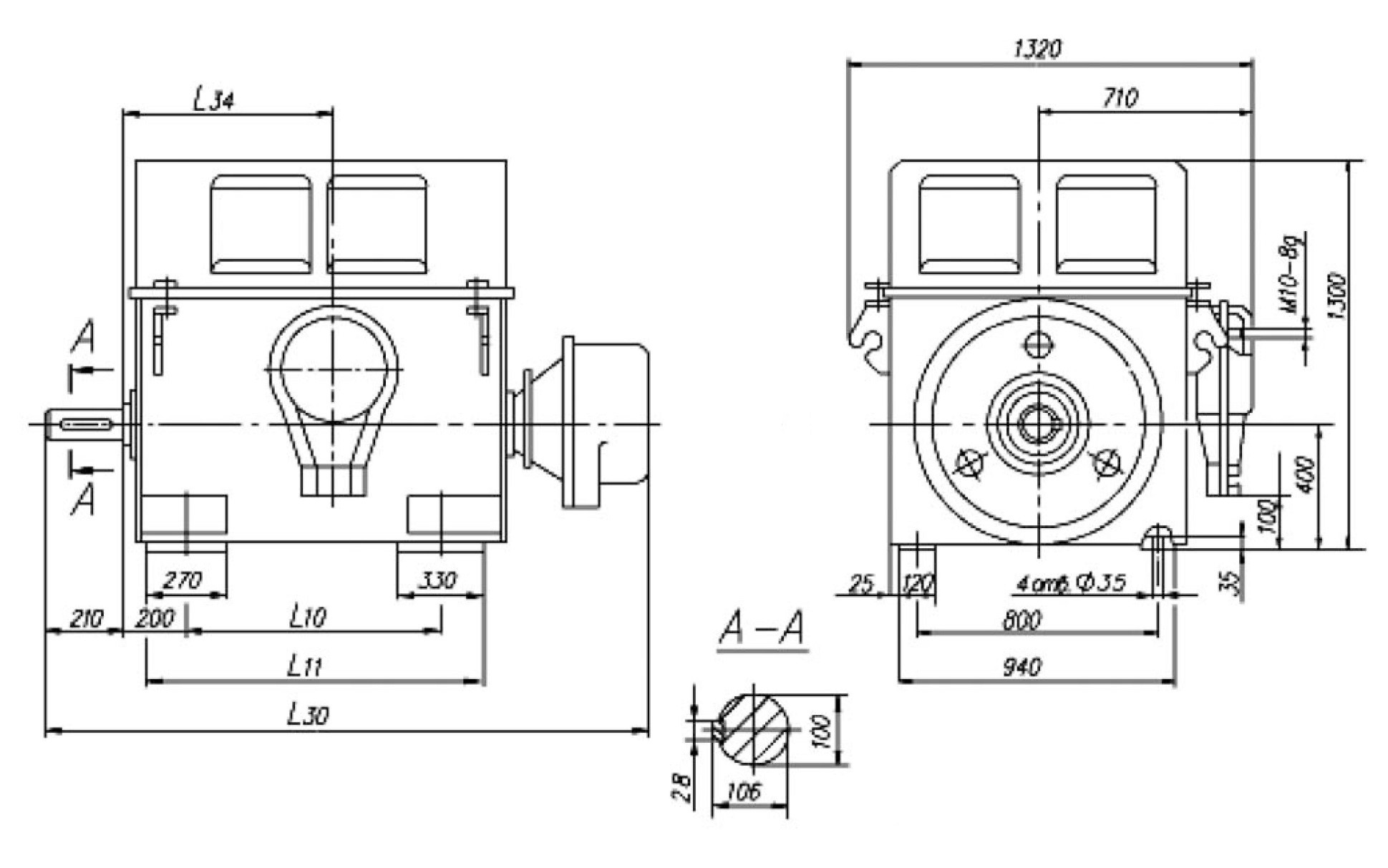

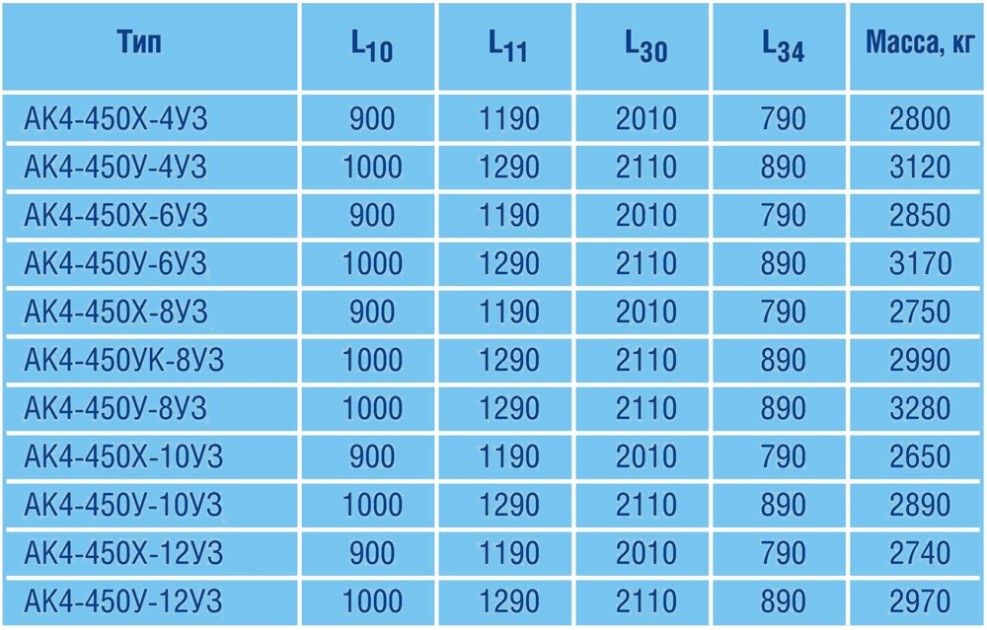

Габаритные, установочные, присоединительные размеры двигателей серии АК4



201801121432



201801121433



201801121434



201801121435
