Электродвигатели асинхронные серии ДАЭ



    Электродвигатели асинхронные трехфазного тока с короткозамкнутым ротором типа ДАЭ-250-4 предназначены для комплектации пятимашинных преобразовательных агрегатов экскаваторов. Двигатели предназначены для работы от сети переменного тока частотой 50 Гц, напряжением 3000В, 3300В, 6000В 6600В.


     Вид климатического исполнения двигателей - У2; ХЛ2.
     Номинальный режим работы - S1.
     Конструктивное исполнение двигателей - IМ1004.
     Способ охлаждения двигателей- IС01 (воздушное, в режиме самовентиляции).
     Степень защиты двигателей - IР21.



    Изоляция обмотки статора - термореактивная, типа "Монолит-2", класса нагревостойкости не ниже "В". Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя. Не допускается работа в режиме реверса. Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Соединение фаз обмотки статора - "звезда".



    Двигатели имеют подшипники качения с пластичной смазкой, могут быть укомплектованы подшипниками SKF или FAG.

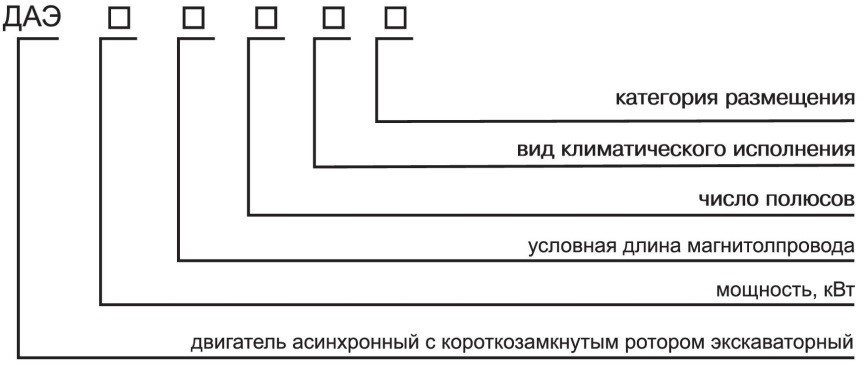

Условное обозначение типа двигателей типа ДАЭ



201701081334

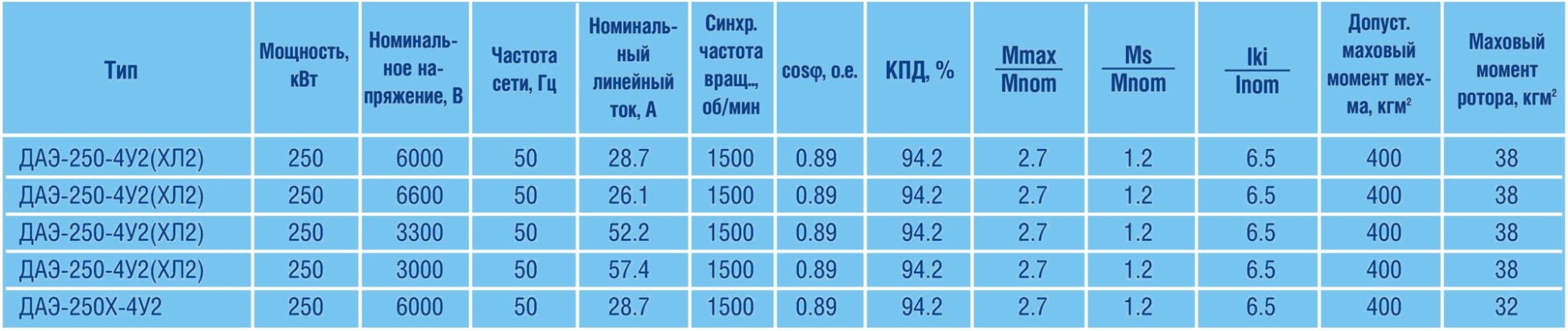

Основные технические данные двигателей типа ДАЭ



201701081335

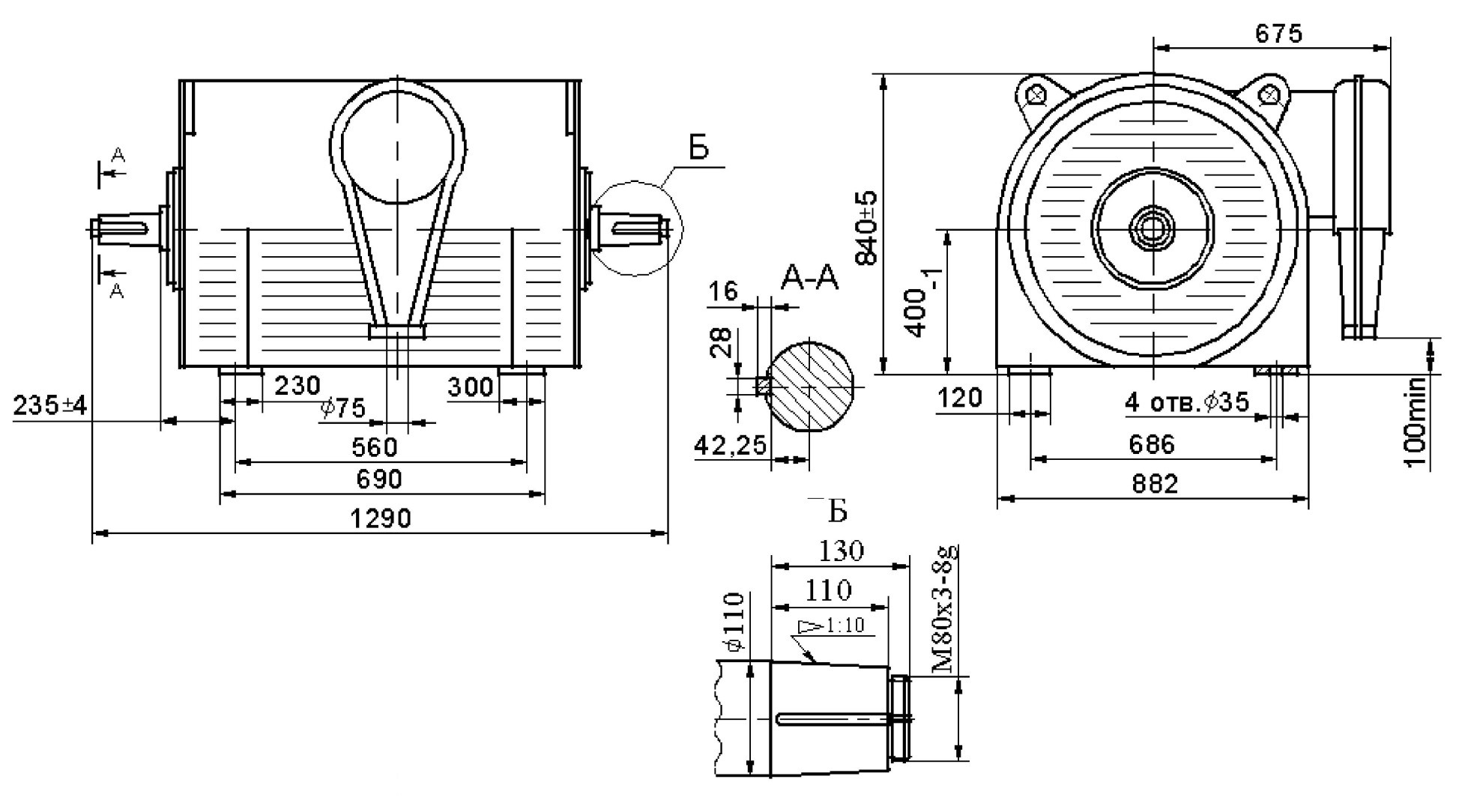

Габаритные, установочные, присоединительные размеры двигателей типа ДАЭ



201701081336



201701081337
