Электродвигатели асинхронные серии АОК, АОК4



    Электродвигатели переменного тока с фазным ротором серии АОК и А0К4 предназначены для привода механизмов с тяжелыми условиями пуска (транспортеры, ковочноштамповочные прессы и др.) и механизмов требующих регулирования частоты вращения:
    • для механизмов, момент которых не зависит от частоты вра­щения, регулирование частоты вращения допускается в диапа­зоне (1,0 - 0,8)nnom, двигателя АОК-630-10-1000УХЛ1 в диапа­зоне (1,0 - 0,1) nnom
    • для механизмов, момент которых изменяется по вентилятор­ной характеристике, регулирование частоты вращения допус­кается в диапазоне (1,0 - 0,2)nnom



    Двигатели предназначены для работы от сети переменного тока частотой 50Гц напряжением 6000В и 10000В.



    Номинальный режим работы продолжительный, двигатели допус­кают перемежающийся режим работы с продолжительностью на­грузки (НП) 60%.



    Пуск двигателей от полного напряжения сети с включенными в цепь ротора пусковыми сопротивлениями с помощью станции управления.



    Двигатели должны допускать не менее 1500 пусков в год и 25000 за срок службы, ток статора должен быть не более Inom.



    Двигатели АОК400-6-600УХЛ1 допускают 70 включений в час с то­ком статора, не превышающим 1,5 Inom .



    Соединение двигателей с приводным механизмом осуществляется посредством упругой муфты.



    Двигатели имеют подшипники качения с пластичной смазкой. Изоляционные материалы обмотки статора и ротора класса нагревостойкости “F” с температурным использованием по классу “В”. Изоляция обмотки статора термореактивная типа “Монолит-2”. Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Соединение фаз обмоток звезда.



    Двигатели допускают правое и левое направление вращения. Из­менение направления вращения осуществляется только из состо­яния покоя.


     Номинальный режим работы - S1.
     Конструктивное исполнение двигателей - IM1001.
     Степень защиты двигателей - IP54.

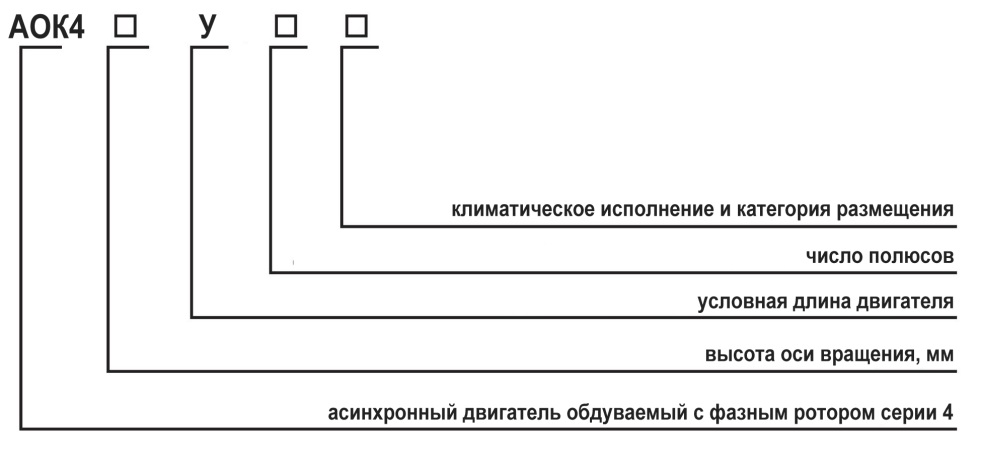

Условное обозначение типа двигателей серии АОК, АОК4



201807112344

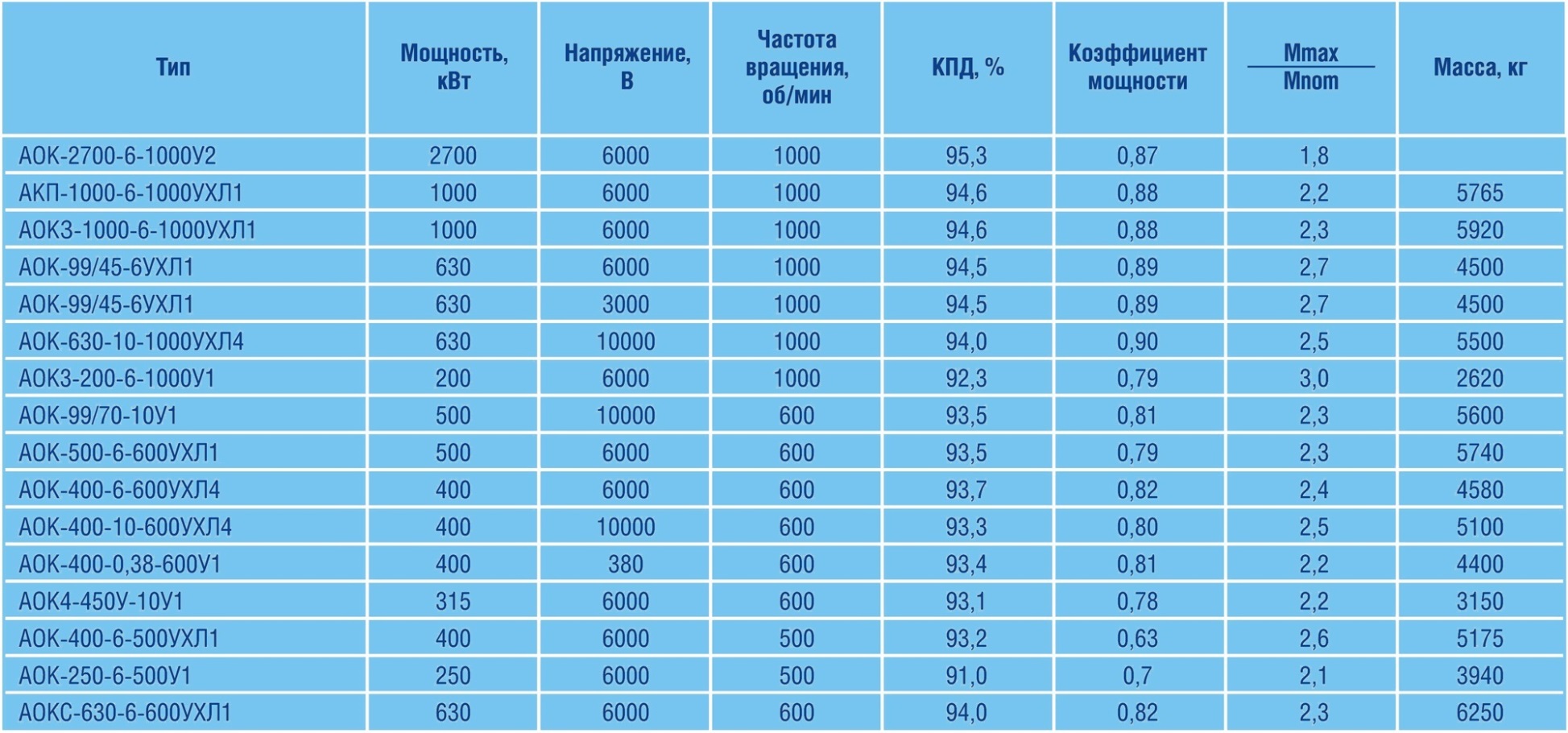

Основные технические данные двигателей серии АОК, АОК4



201807112345

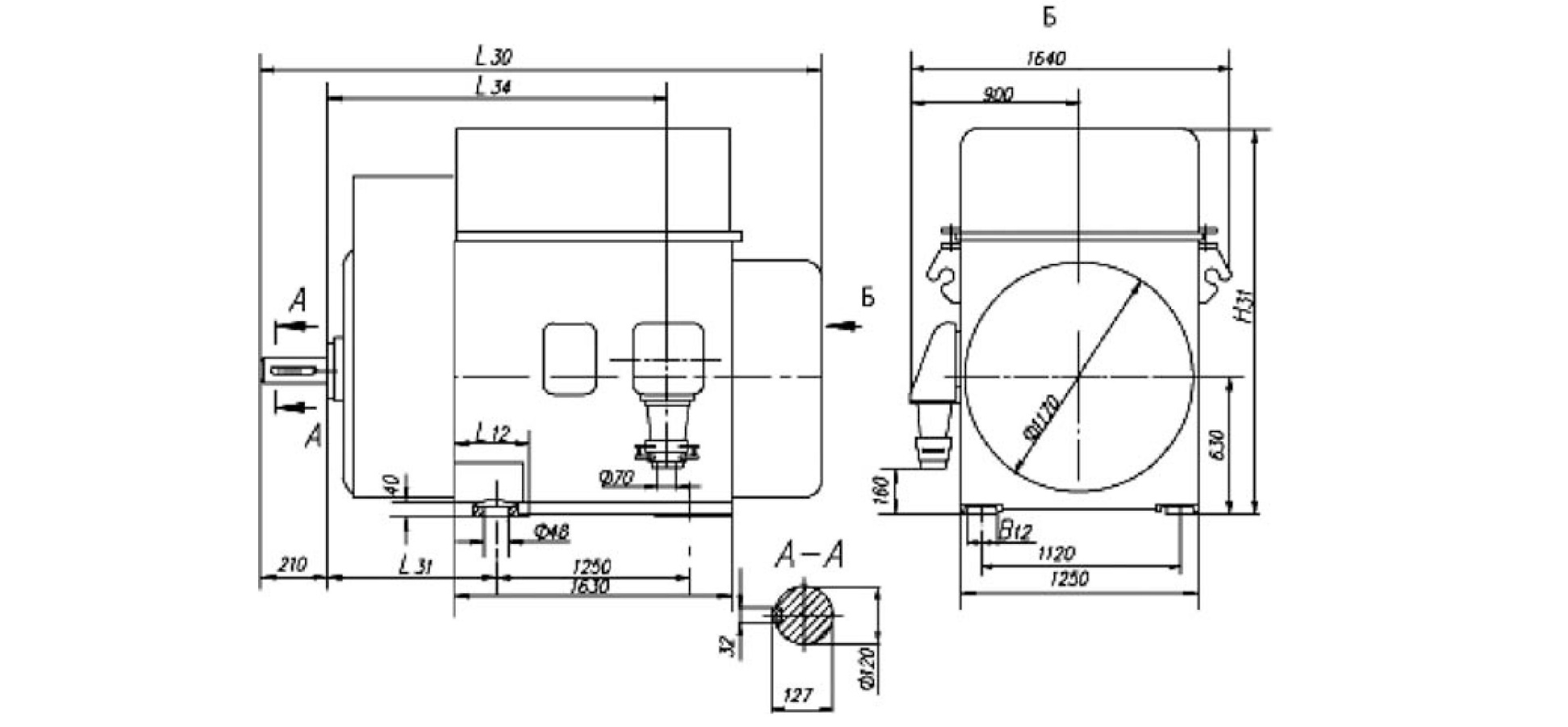

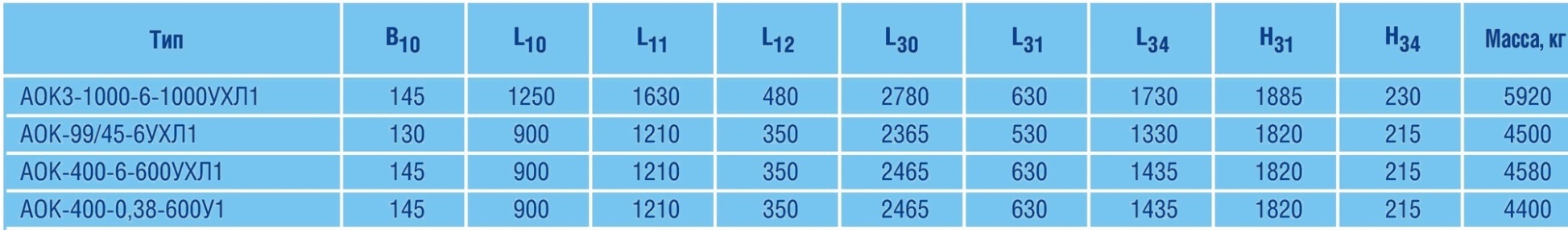

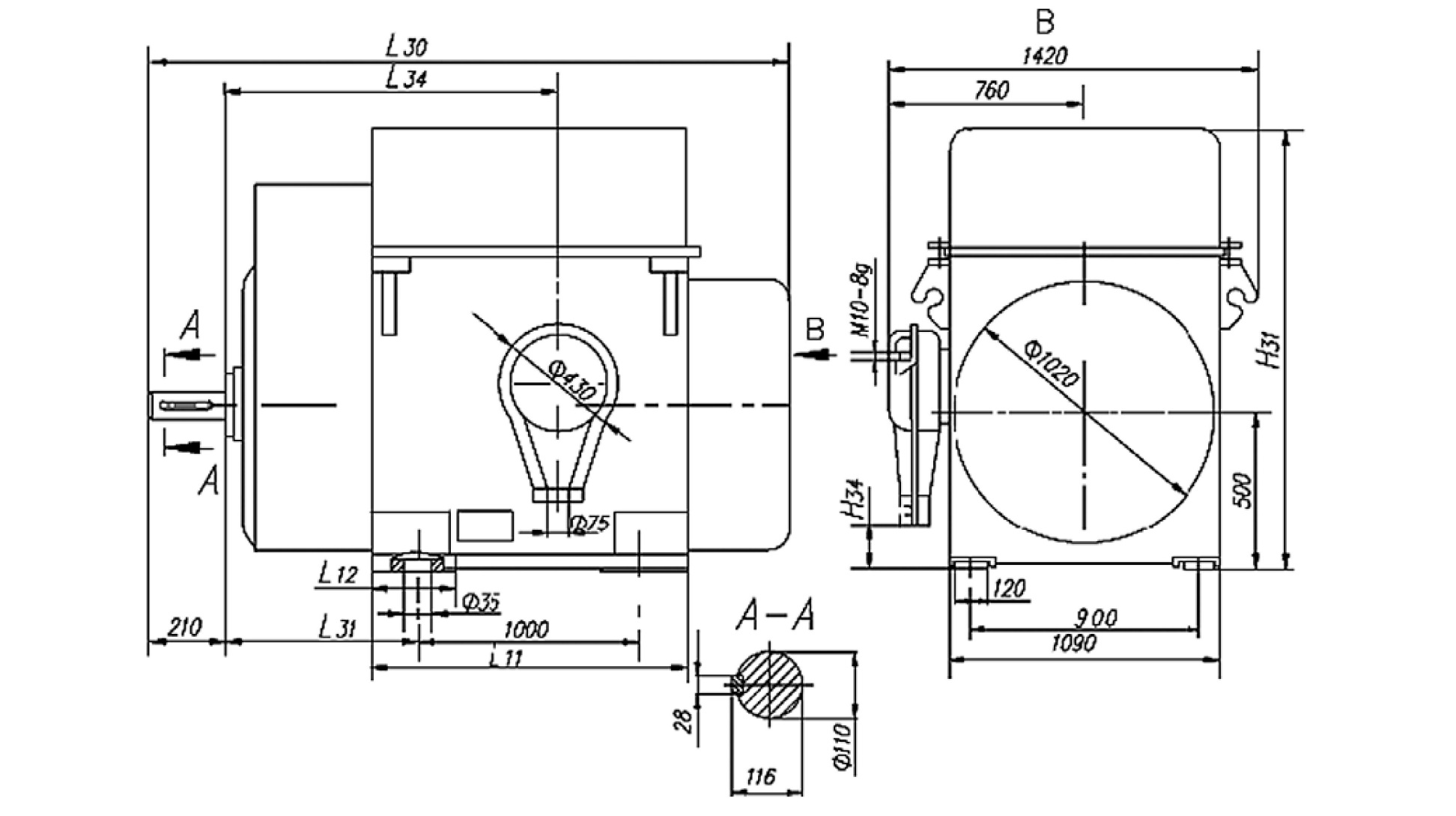

Габаритные, установочные, присоединительные размеры двигателей серии АОК, АОК4



201807112346



201807112347



201807112348
