Электродвигатели синхронные серии ДСЭ-1250



    Двигатели синхронные серии ДСЭ-1250 трехфазного тока, специального назначения, предназначены для привода генераторов постоянного тока, которые питают приводные двигатели основных рабочих механизмов экскаваторов.



    Двигатели предназначены для работы от сети переменного тока частотой 50Гц напряжением 6000В и 6600В.


    Вид климатического исполнения двигателей - У2, XJ12, Т2.
    Номинальный режим работы - продолжительный S1.
    Конструктивное исполнение двигателей - IM1102.
    Способ охлаждения двигателей - ICA01.
    Степень защиты двигателей - IP21, коробки выводов статора - IP55.



    Пуск двигателя прямой, обеспечивается как при номинальном напряжении сети, так и при снижении напряжения за время пуска до 0,8Unom. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между следующими пусками не менее 30 мин. Среднее число пусков двигателя при эксплуатации должно быть не более 10 в сутки. Исполнение двигателей горизонтальное на щитовых подшипниках качения, при этом предусмотрена возможность пополнения и частичной замены смазки без разборки двигателя. Двигатели имеют два свободных цилиндрических конца вала. В нижней части двигателей установлены электронагреватели.



    Изоляционные материалы обмоток статора класса нагревостойкости "F" с использованием по классу "В". Изоляция обмотки статора термореактивная типа "Монолит-2". Соединение фаз обмотки - звезда. Направление вращение двигателей правое, если смотреть со стороны контактных колец.



    Двигатели могут быть укомплектованы подшипниками SKF или FAG.

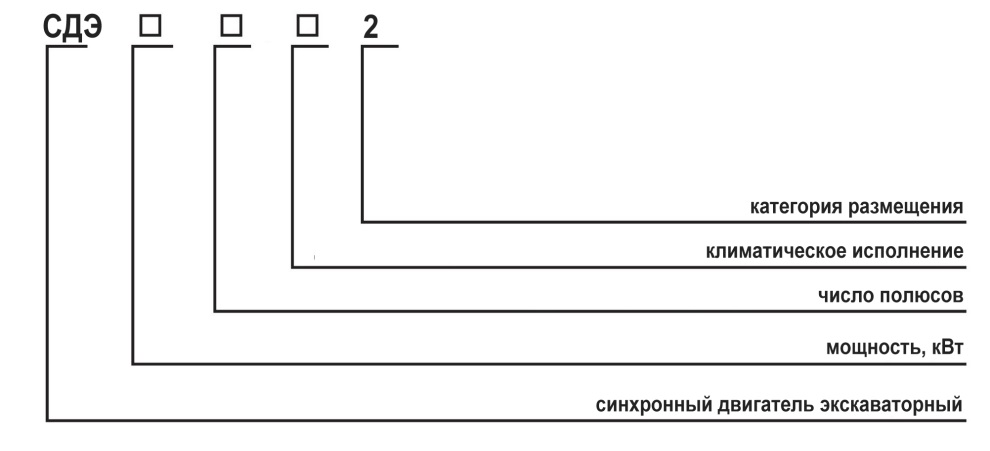

Условное обозначение типа двигателей серии ДСЭ 1250



201807170010

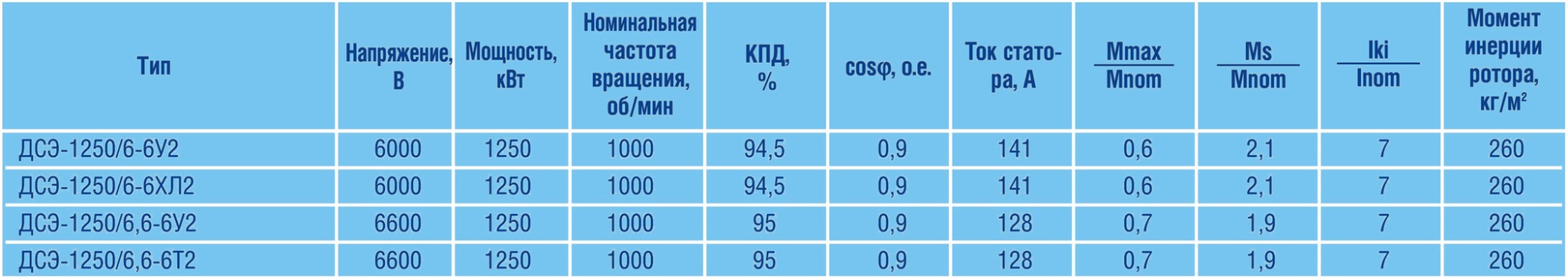

Основные технические данные двигателей серии ДСЭ 1250



201807170011

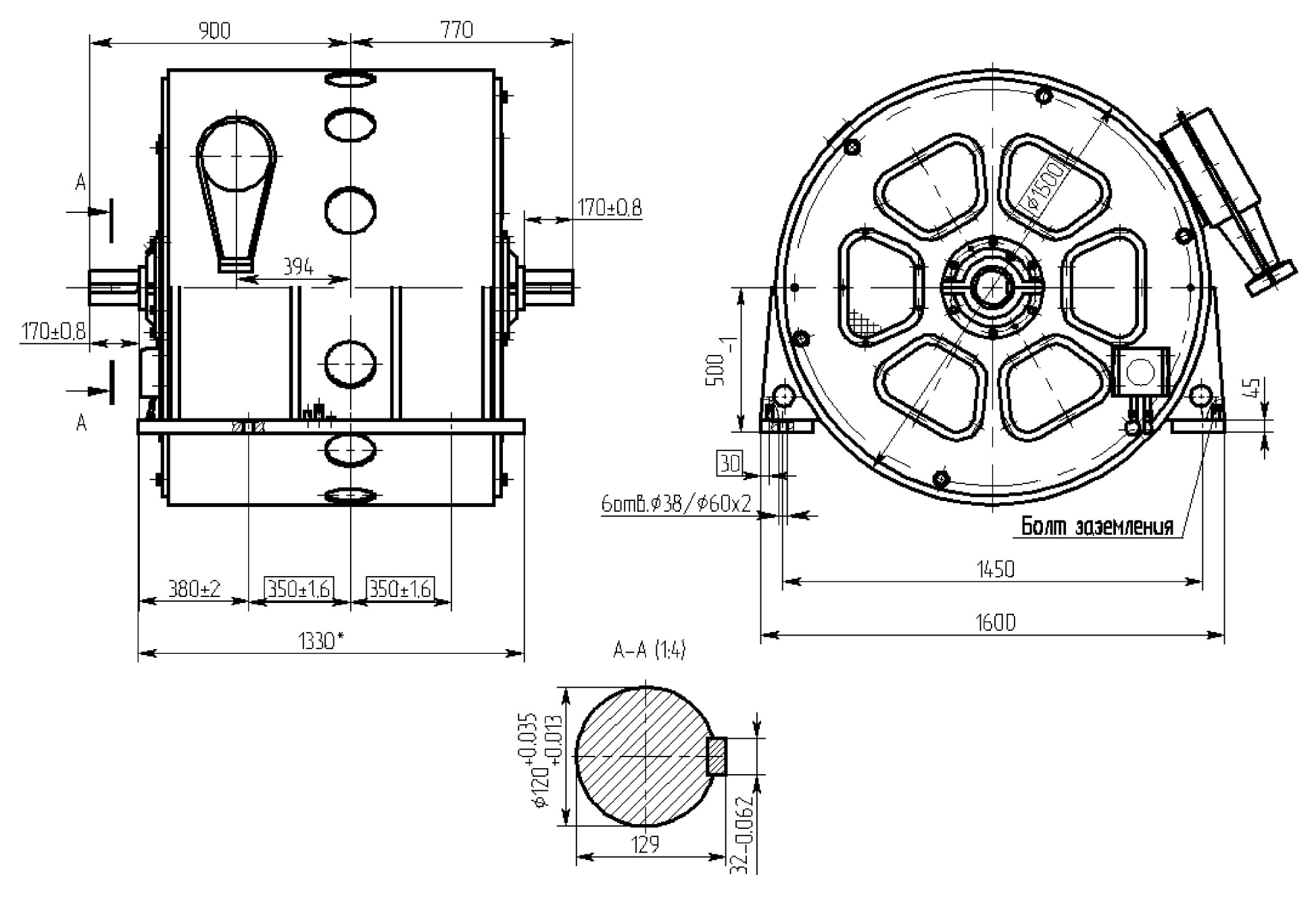

Габаритные, установочные, присоединительные размеры двигателей
серии ДСЭ 1250



201807170012
