Электродвигатели синхронные серии СДМЗ



    Двигатели синхронные типа СДМЗ предназначены для привода рудоразмольных, углеразмольных и цементных мельниц.



    Двигатели имеют закрытое исполнение и могут устанавливаться в помещениях с высокой запыленностью.



    Двигатели предназначены для работы от сети переменного тока частотой 50Гц напряжением 6000В и 10000В.



    Пуск двигателей асинхронный, прямой, от полного напряжения се­ти с включенным в цепь обмотки возбуждения разрядным сопро­тивлением. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее двух часов.



    Конструкция двигателей СДМ32-22-34-60УХЛ4 и СДМ32-22-41- 60УХЛ4 предусматривает установку в верхней части станины воз­духоохладителей и вентилятора принудительной вентиляции, остальные двигатели охлаждаются через водяные воздухоохлади­тели, установленные в фундаментной яме.



    В двигателях предусмотрен контроль температуры обмотки и сер­дечника статора, подшипников и воды на входе и выходе воздухо­охладителей. Изоляционные материалы обмотки статора класса нагревостойкости не ниже “В”. Обмотка статора соединяется в звезду и имеет шесть концов, вы­веденных в фундаментную яму. Возбуждение двигателей осуществляется от тиристорных возбу­дителей с системой управления и автоматического регулирования тока возбуждения.

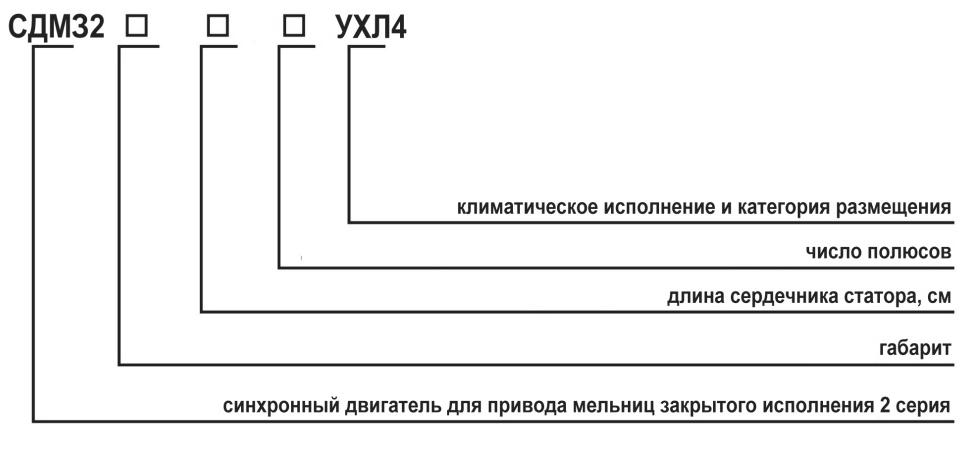

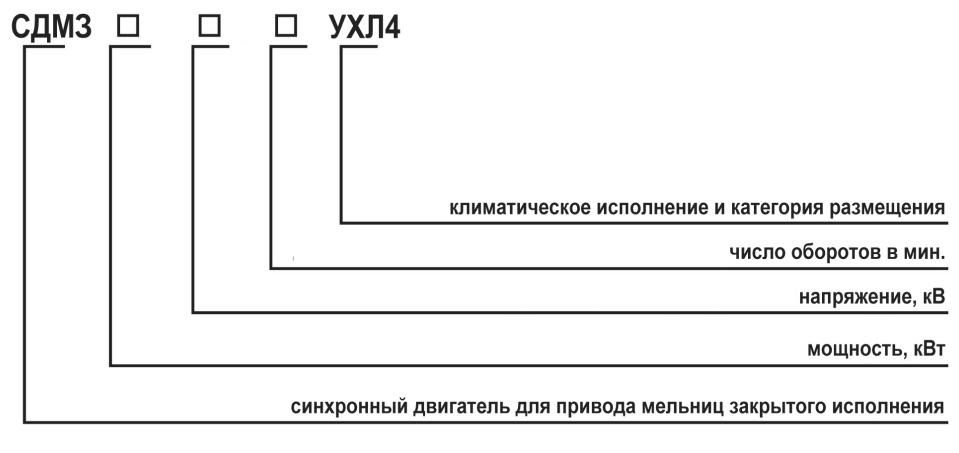

Условное обозначение типа двигателей серии СДМЗ



201807161021 201807161022

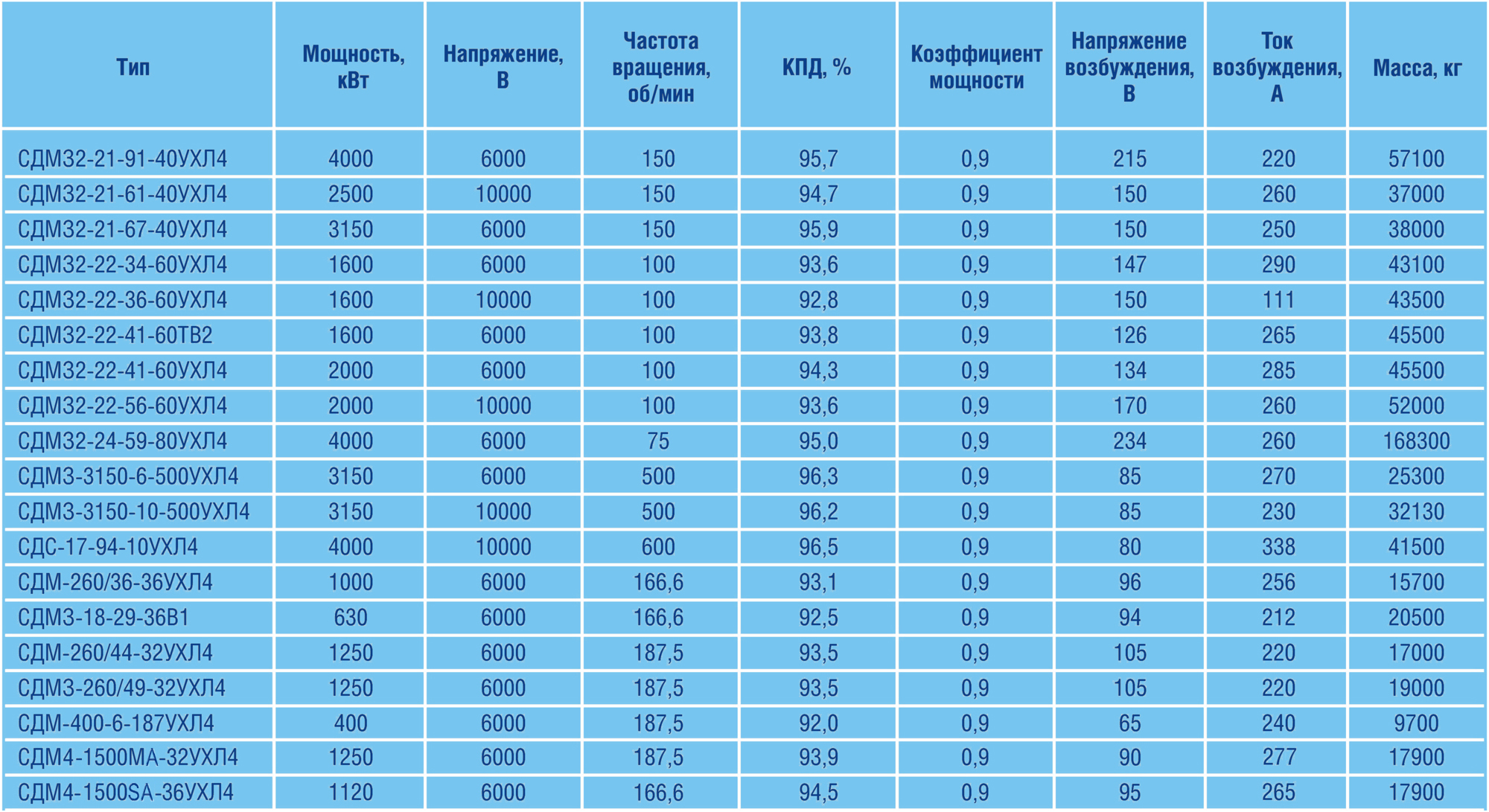

Основные технические данные двигателей серии СДМЗ, 50Гц



Степень защиты ІР4, двигатель СДМ4-1500MA-32УХЛ4 и СДМ4-1500SA-36УХЛ4 – IP21;

Форма исполнения ІМ7321, двигатель СДМ4-1500MA-32УХЛ4 и СДМ4-1500SA-36УХЛ4 – ІМ7311;

Способ охлаждения ІСW37A91, двигатель СДМЗ2-22-34-60УХЛ4 и СДМЗ2-22-41-60УХЛ4 – ІСW37A86, двигатель СДМ4-1500MA-32УХЛ4 и СДМ4-1500SA-36УХЛ4 – ІСA01; Режим работы S1



201807161023

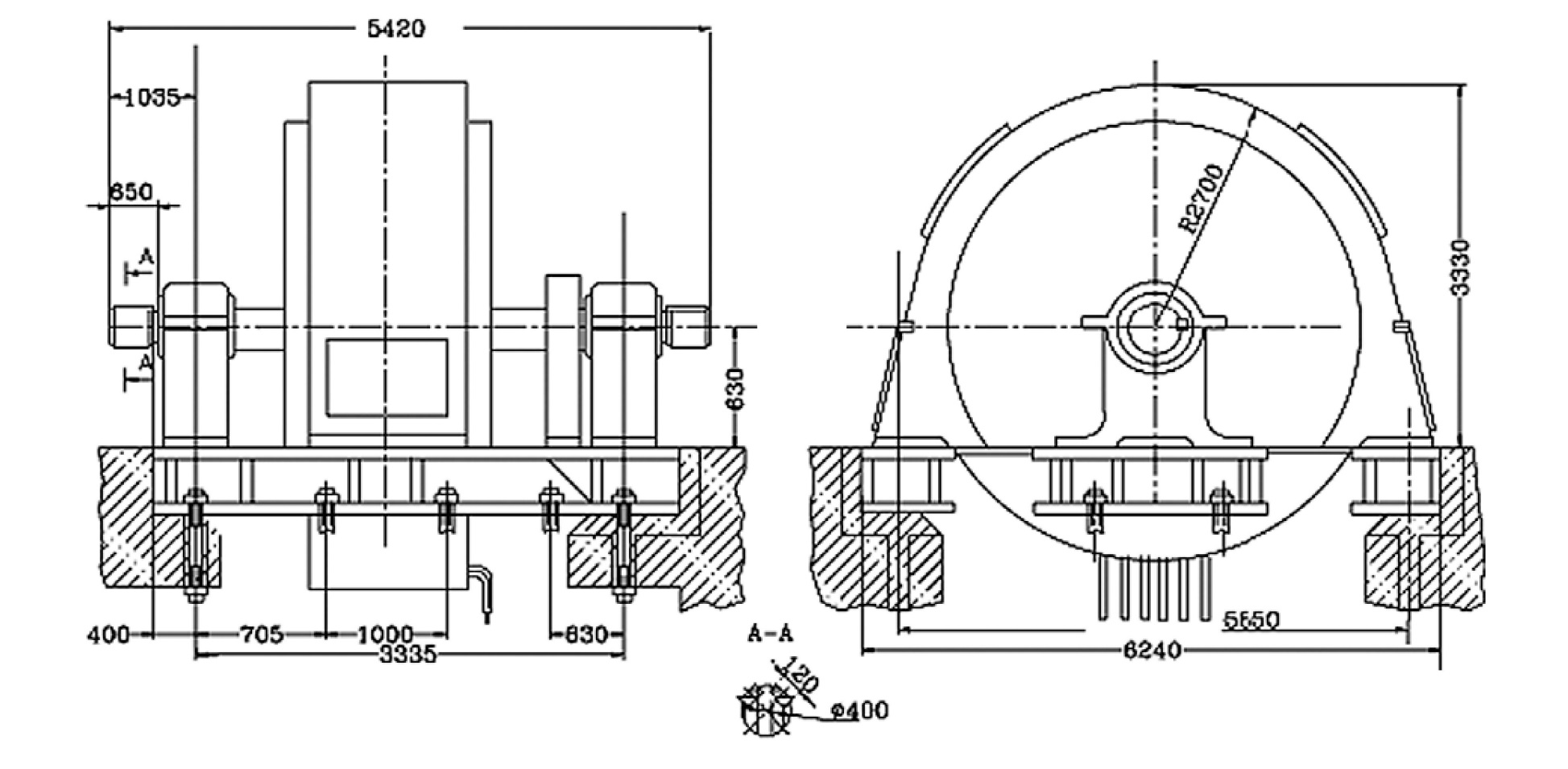

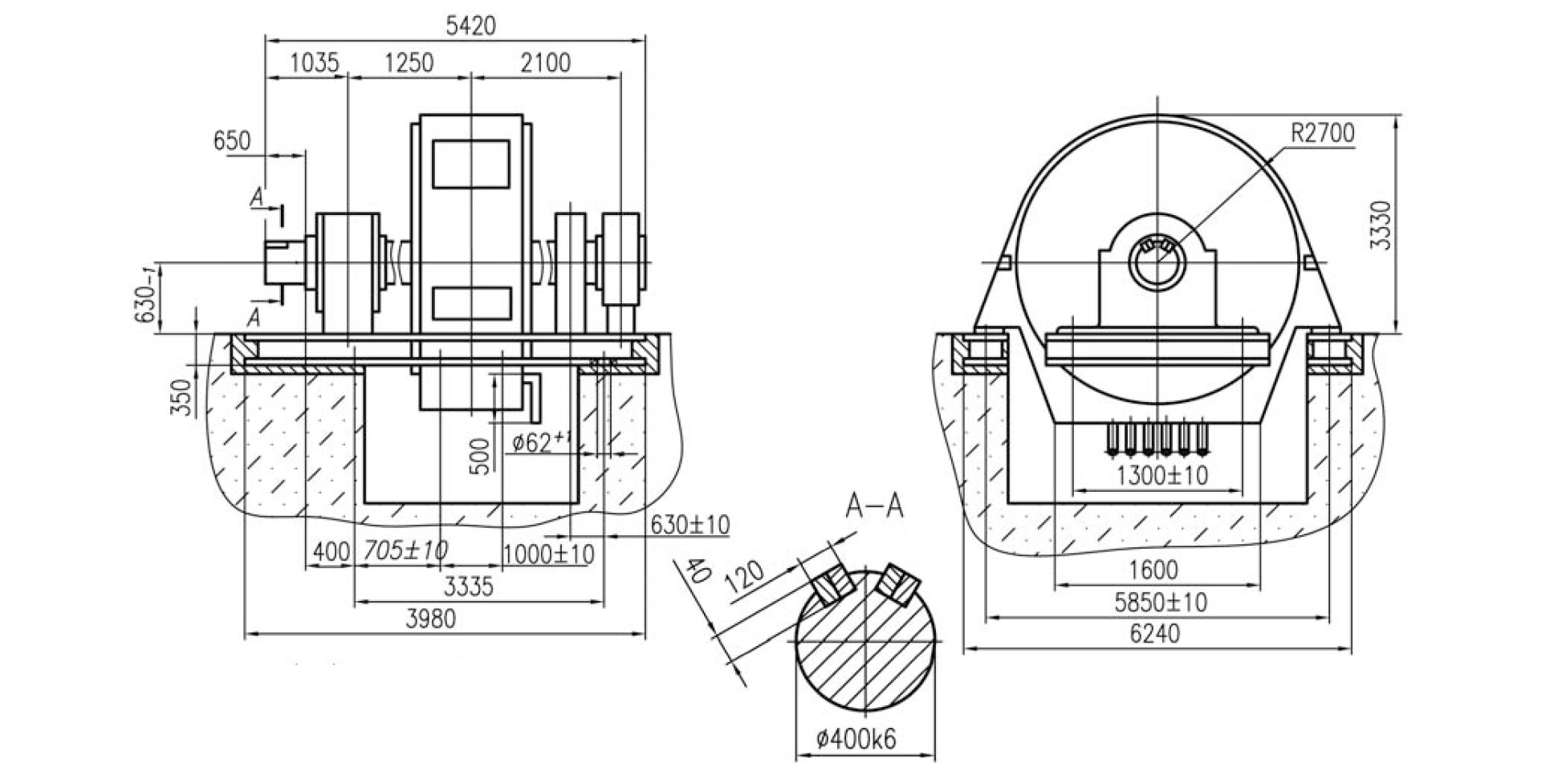

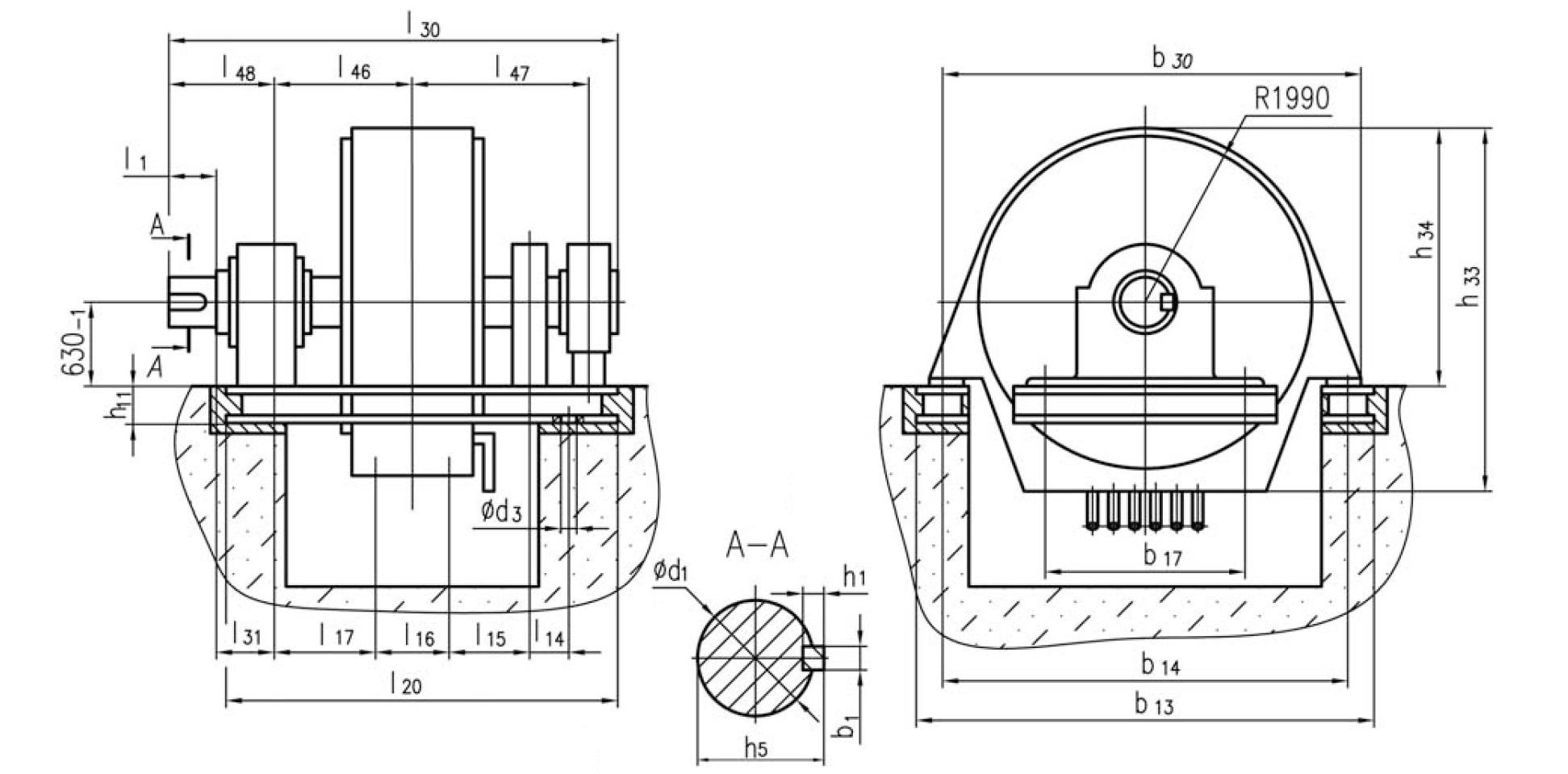

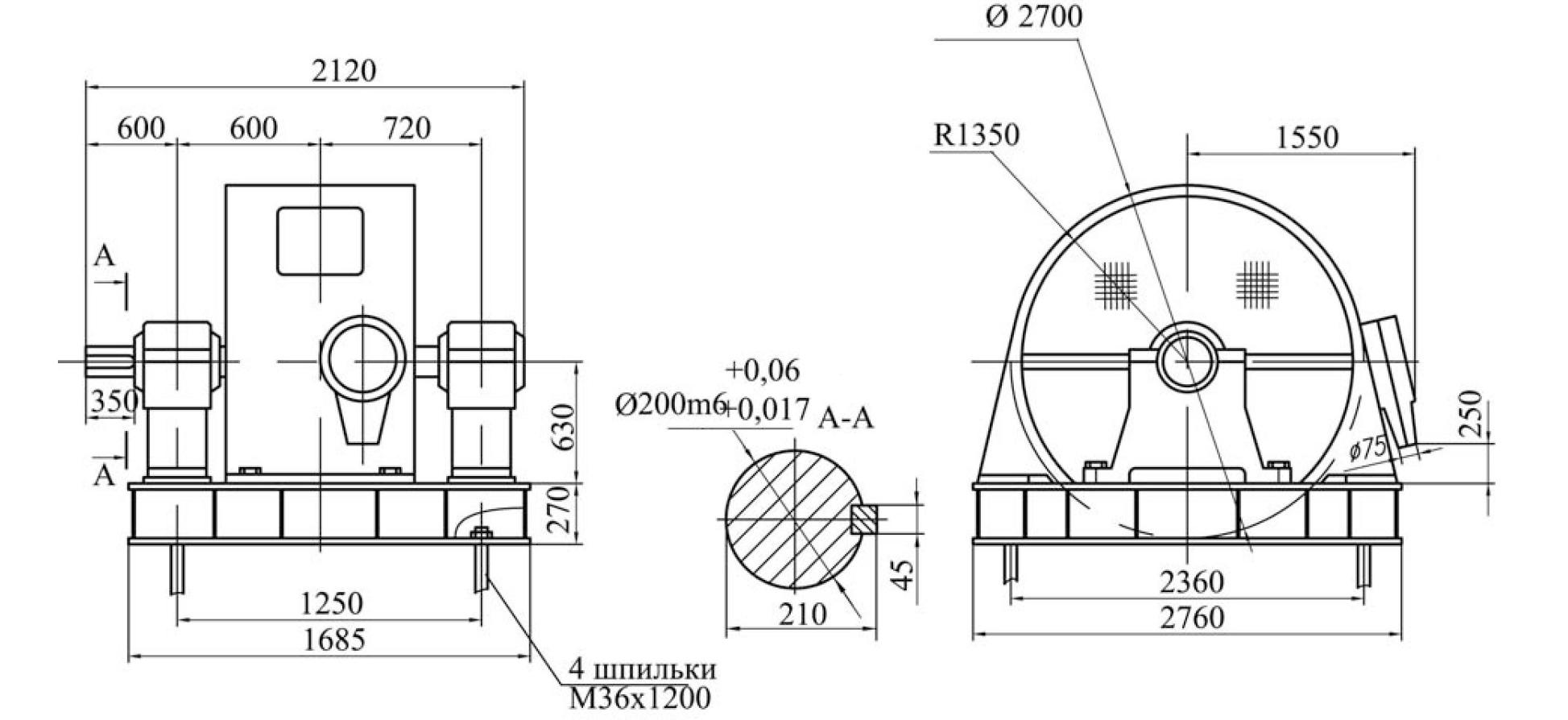

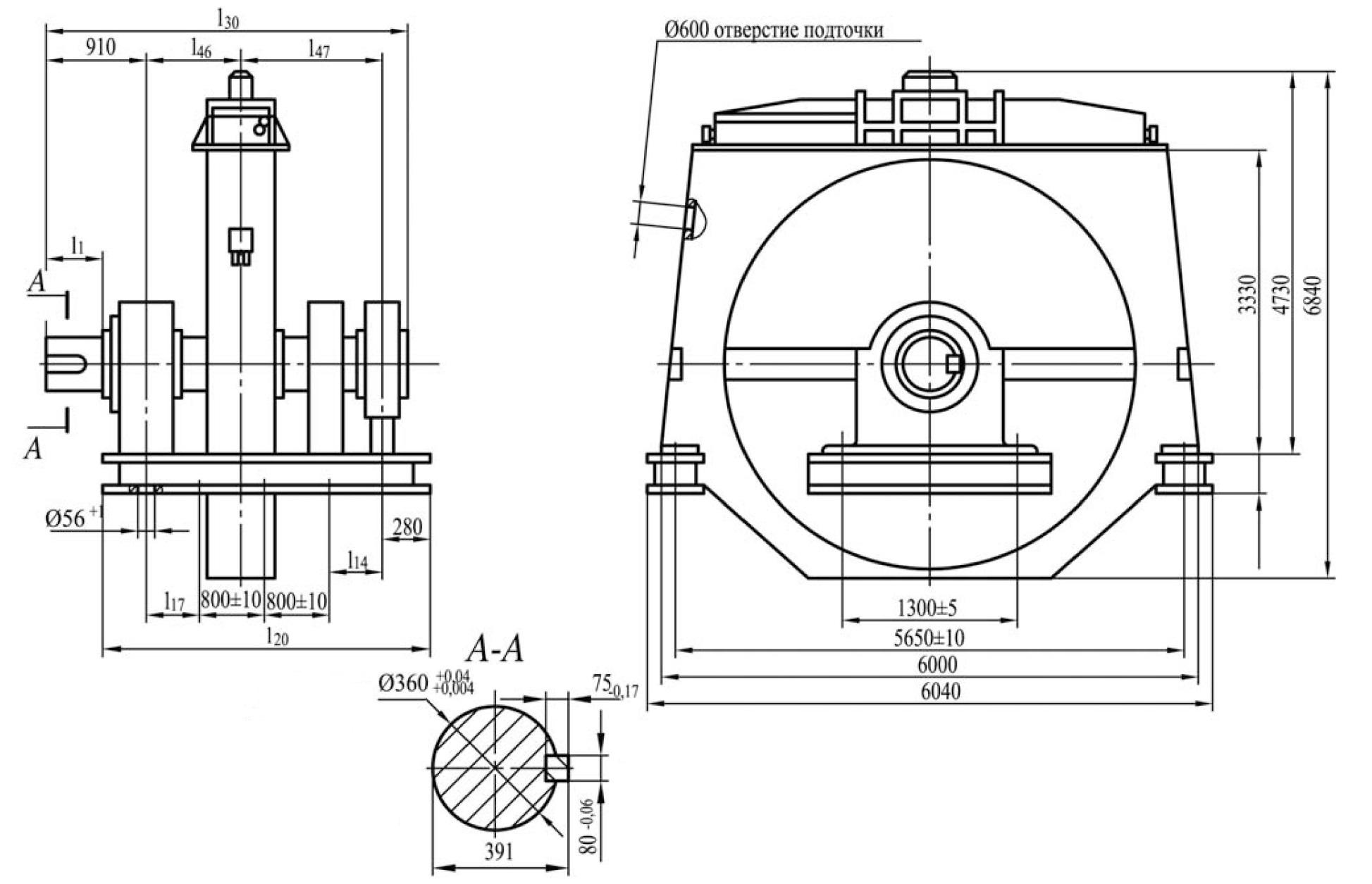

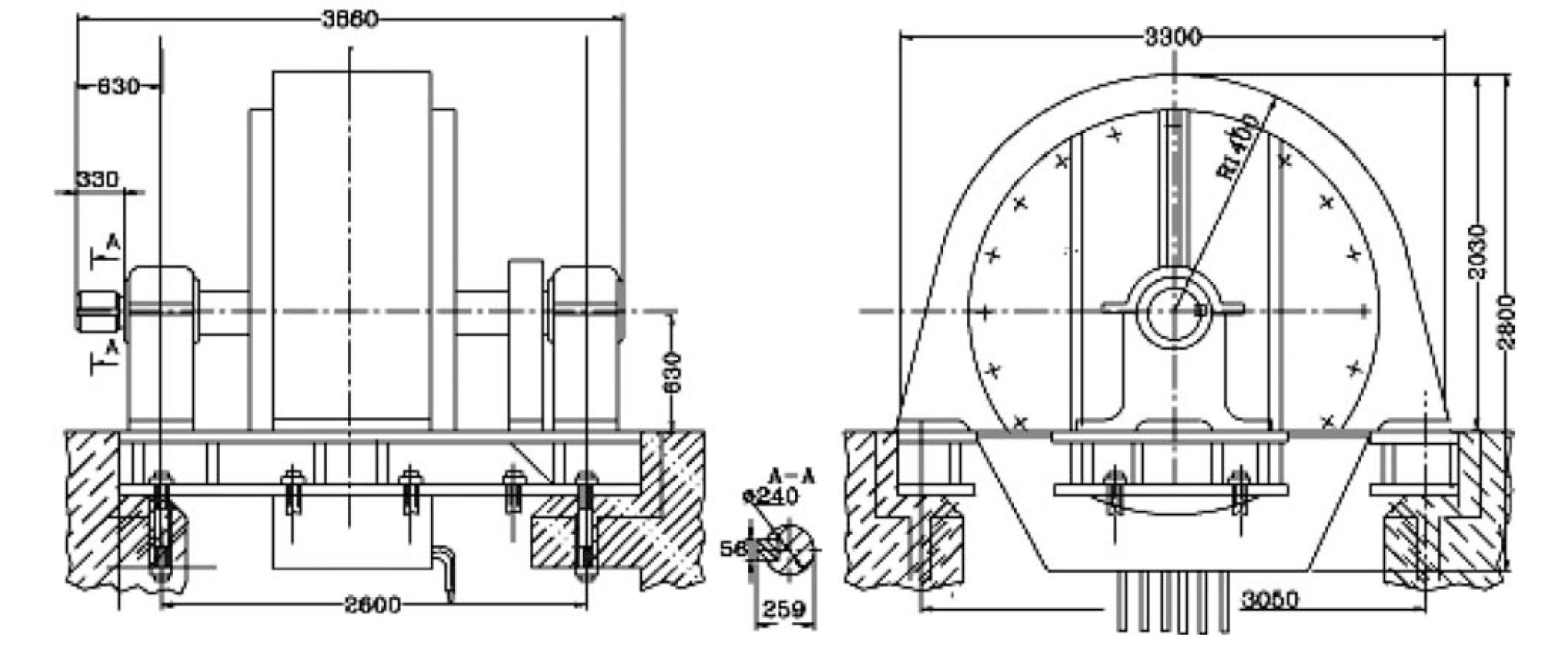

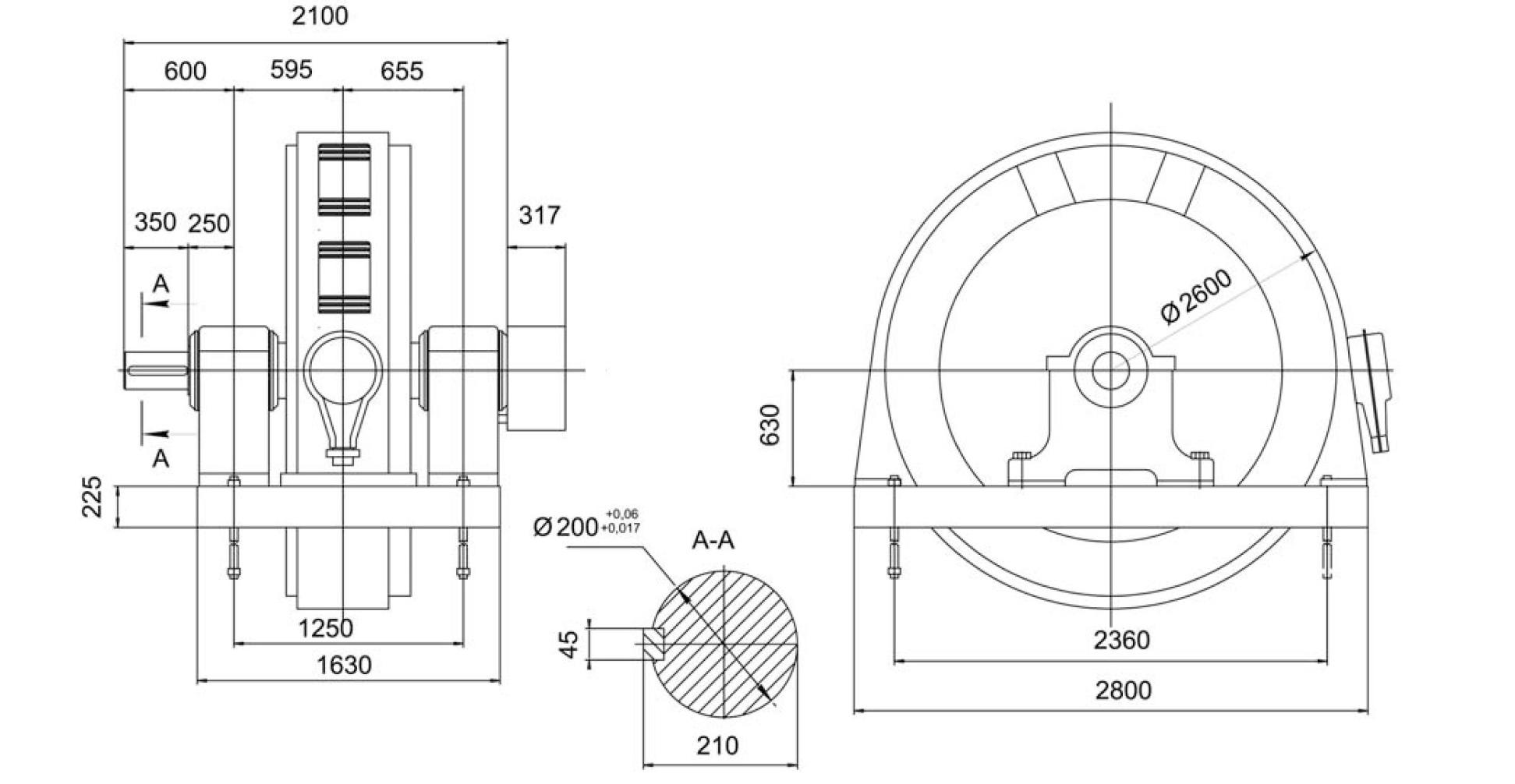

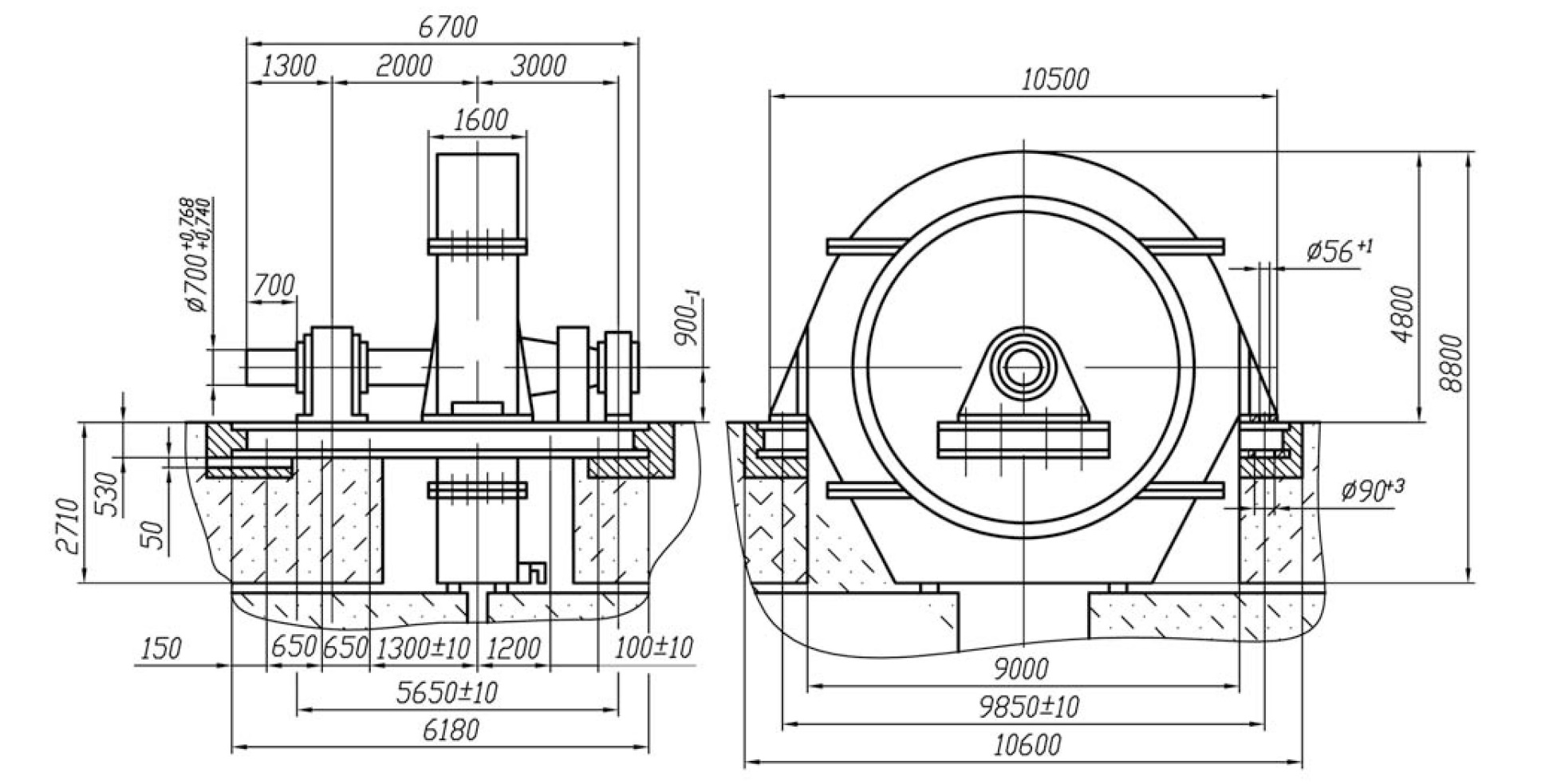

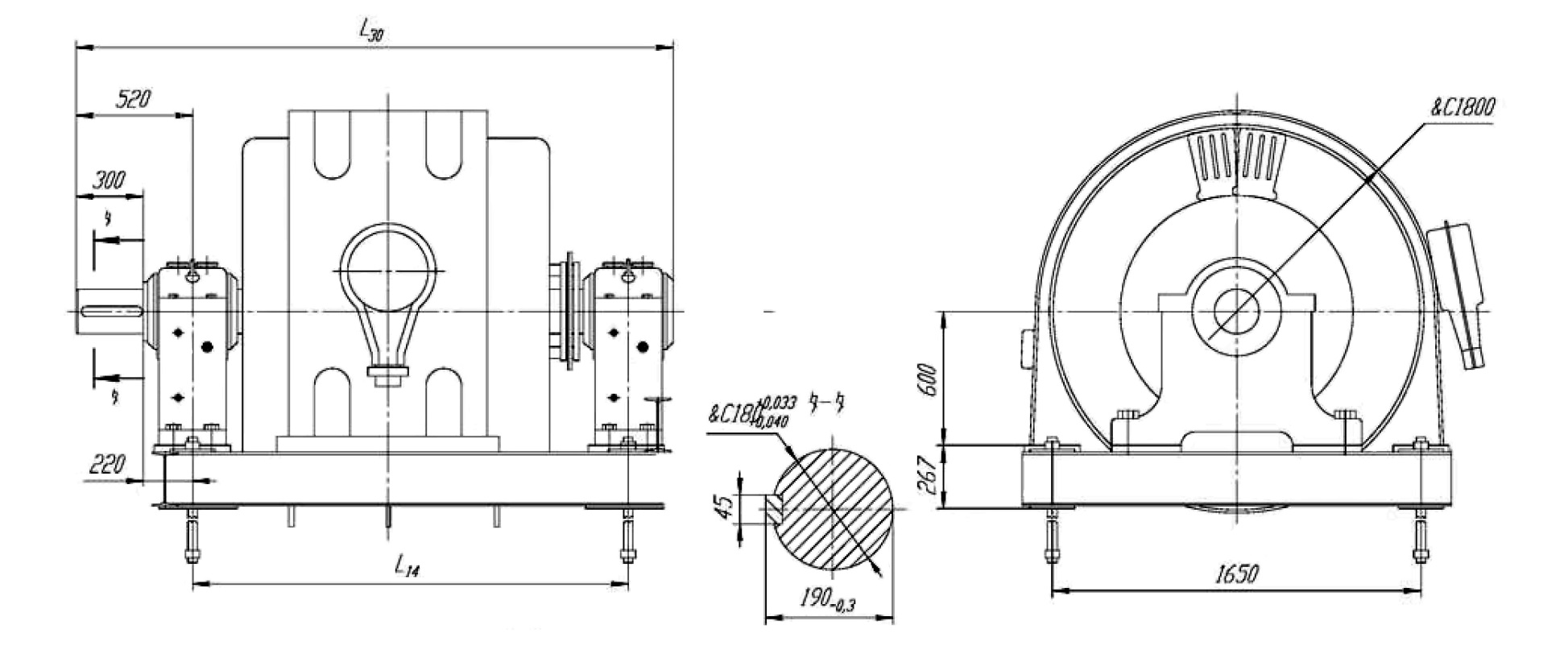

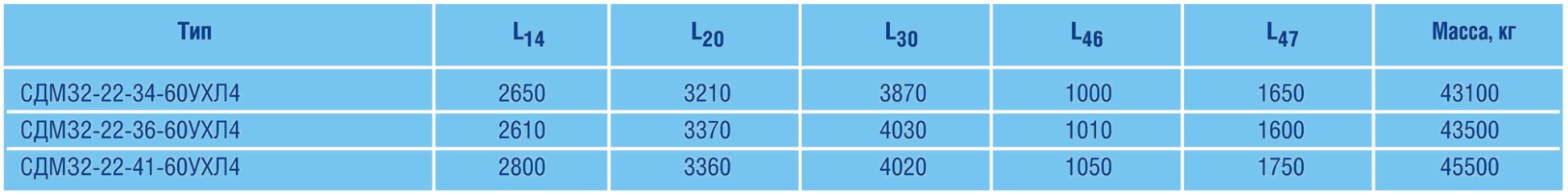

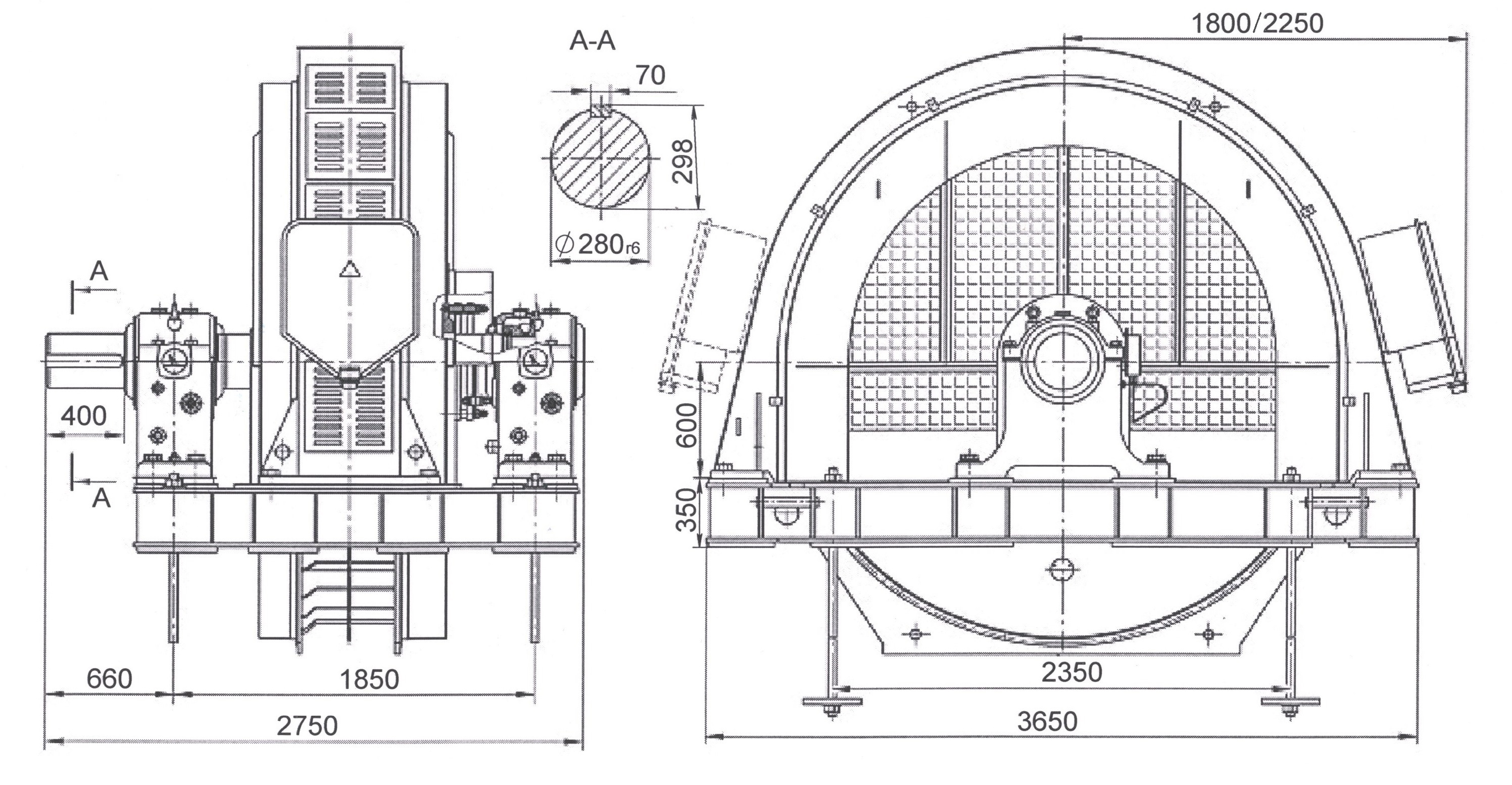

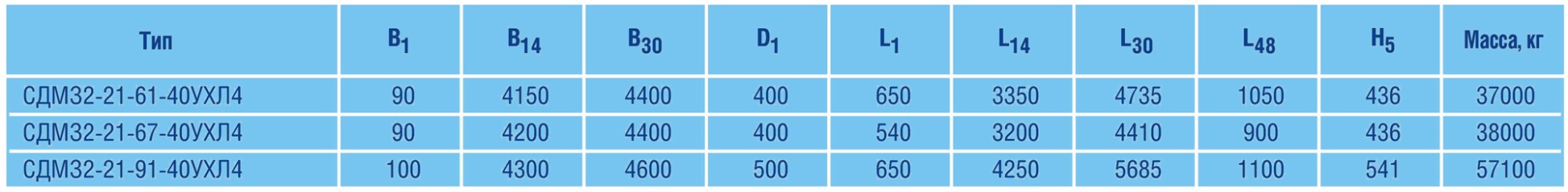

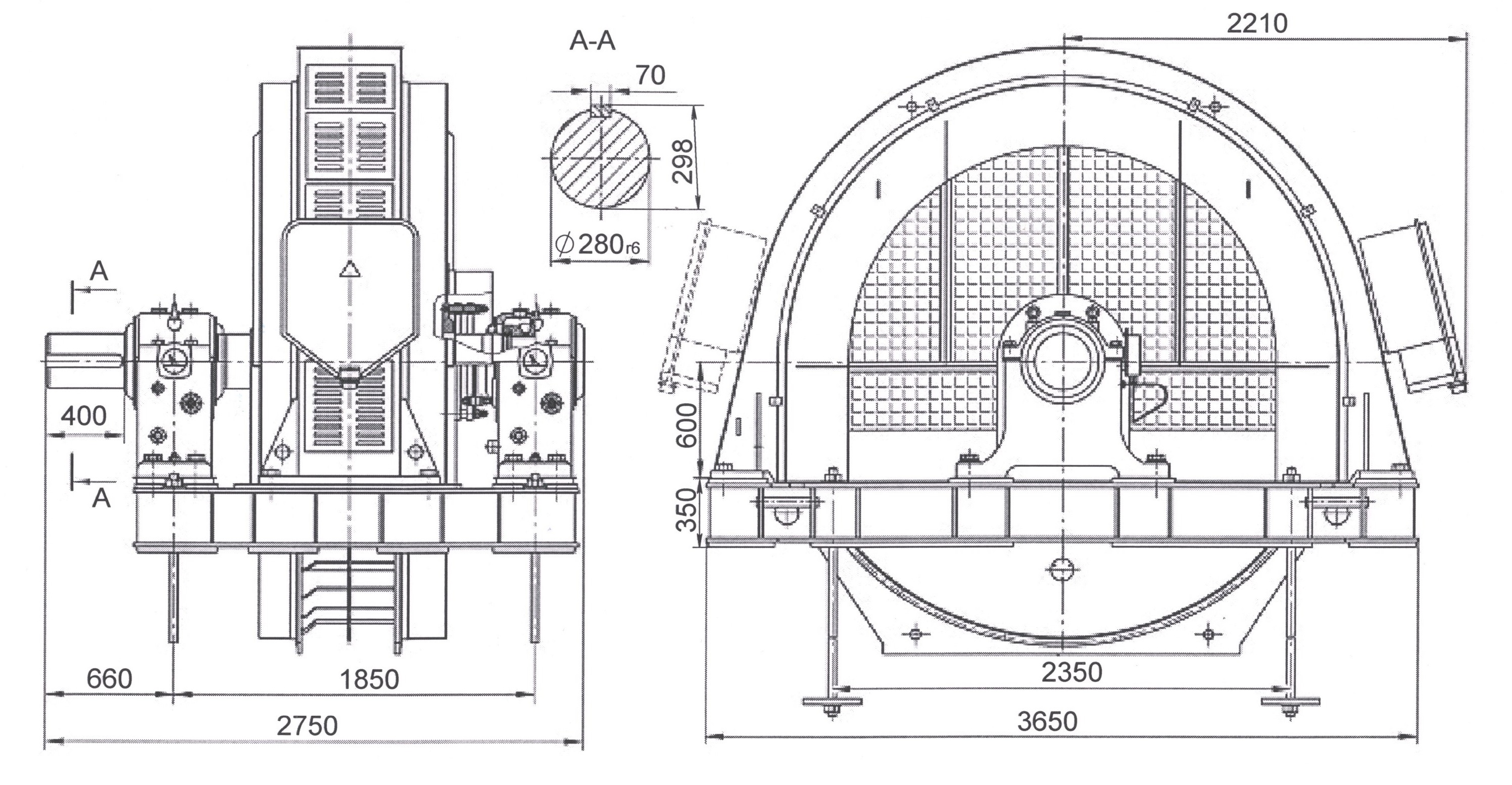

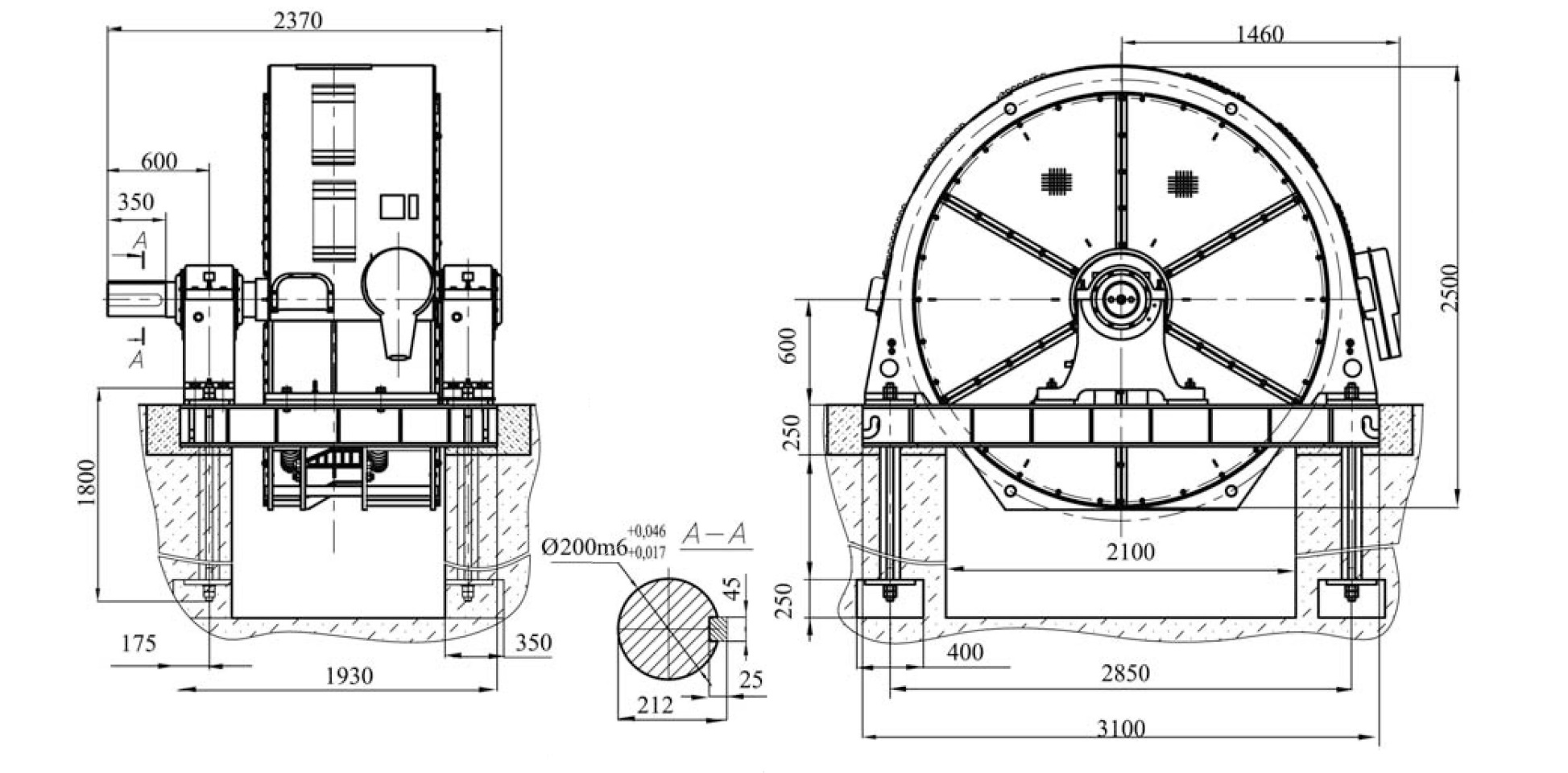

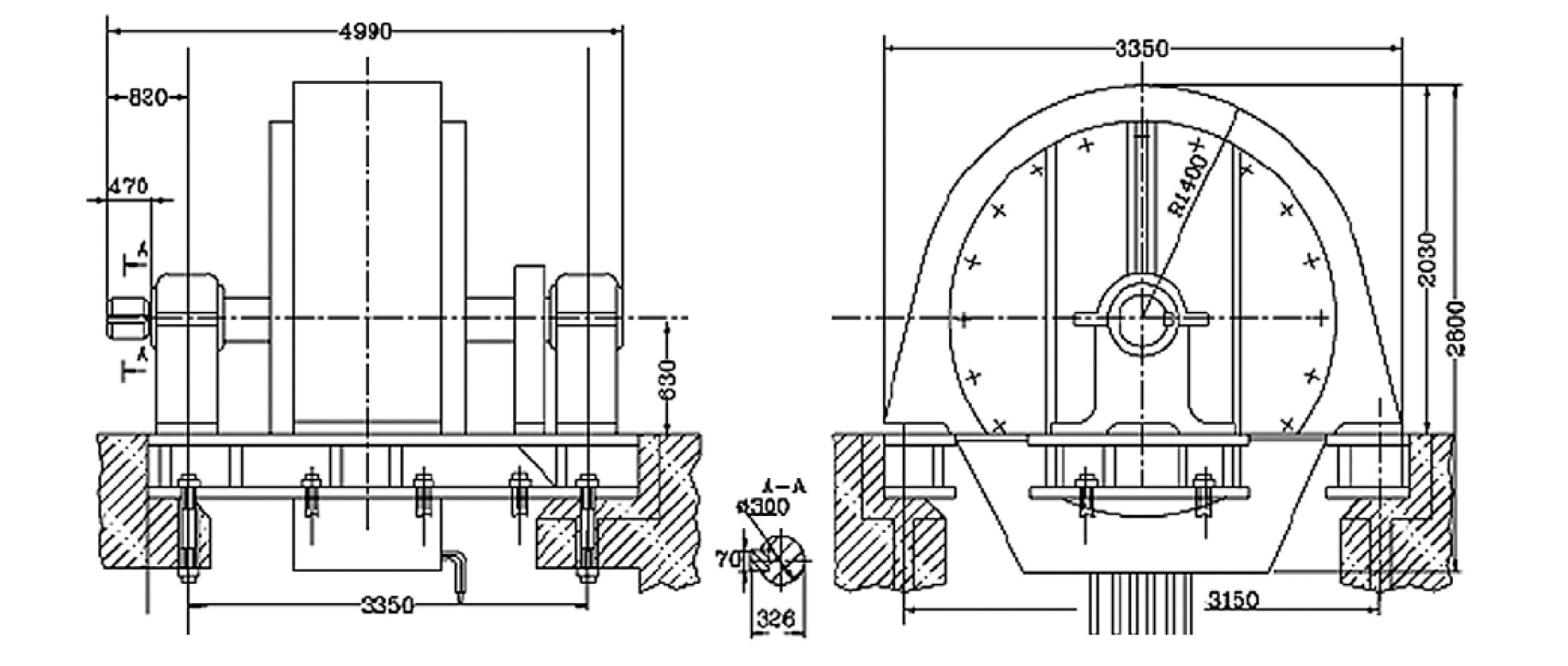

Габаритные, установочные, присоединительные размеры двигателей
серии СДМЗ



201807161024



СДМЗ-3150-10-500



201807161025



201807161026



201807161027



201807161028



201807161029



СДМЗ2-22-56-60



201807161030



СДМЗ2-24-59-80

СДН2-18-64-12УХЛ4



201807161031



СДМЗ2-22-56-80УХЛ4



201807161032



СДМЗ-3150-6-500



201807161033



СДМ-15-64-6



201807161034



СДМ-400-6-187,5 УХЛ4



201807161035



СДМ-630-250М2 УХЛ4



201807161036



СДМ-630-6-250М1УХЛ4



201807161037



СДМ4-1500MA-32УХЛ4



201807161038



СДМ4-1500SA-36УХЛ4
