Электродвигатели асинхронные серии А4



    Электродвигатели асинхронные трехфазные с короткозамкнутым ротором серии А4 предназначены для привода механизмов, не требующих регулирования частоты вращения (насосы, вентилято­ры, дымососы и пр.).


    Двигатели предназначены для работы от сети переменного тока частотой 50Гц напряжением 3000В, 6000В и 10000В. Двигатели напряжением 3000В изготавливаются в габаритах двигателей на­пряжением 6000В с сохранением мощности. Ток статора двигате­лей напряжением 3000В в два раза больше, чем у двигателей на­пряжением 6000В.


    Климатическое исполнение двигателей напряжением 3000В и 6000В - УЗ, ТЗ.
    Климатическое исполнение двигателей напряжением 10000В - УЗ.
    Номинальный режим работы - продолжительный S1.
    Конструктивное исполнение двигателей - IM1001.
    Способ охлаждения двигателей - ICA01.
    Степень защиты двигателей - IP23, коробки выводов - IP55.



    Пуск двигателей прямой. Допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Ин­тервал между последующими пусками не менее трех часов, коли­чество пусков не менее 2000 за период эксплуатации, но не более 250 пусков в год в течение гарантийного периода.



    Двигатели имеют подшипники качения с пластичной смазкой. Со­единение двигателей с приводным механизмом осуществляется посредством упругой муфты. Изоляционные материалы обмотки статора класса нагревостойкости не ниже «В». Изоляция обмотки статора термореактивная типа «Монолит - 2». Обмотка статора имеет шесть выводных концов, закрепленных на четырех изолято­рах в коробке выводов. Соединение фаз обмоток-звезда.



    Двигатели допускают правое и левое направление вращения. Из­менение направления вращения осуществляется только из состоя­ния покоя.



    Двигатели могут быть укомплектованы подшипниками SKF или FAG.

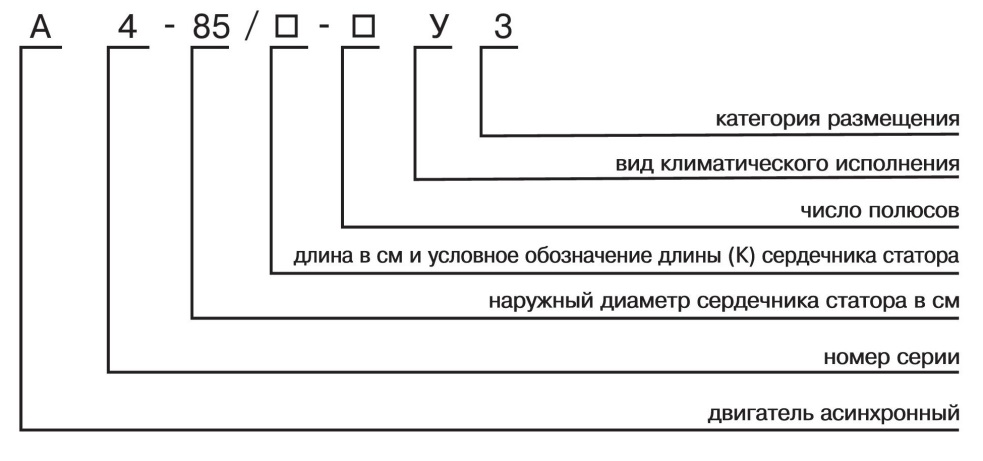

    Условное обозначение типа двигателей
серии А4 , б кВ

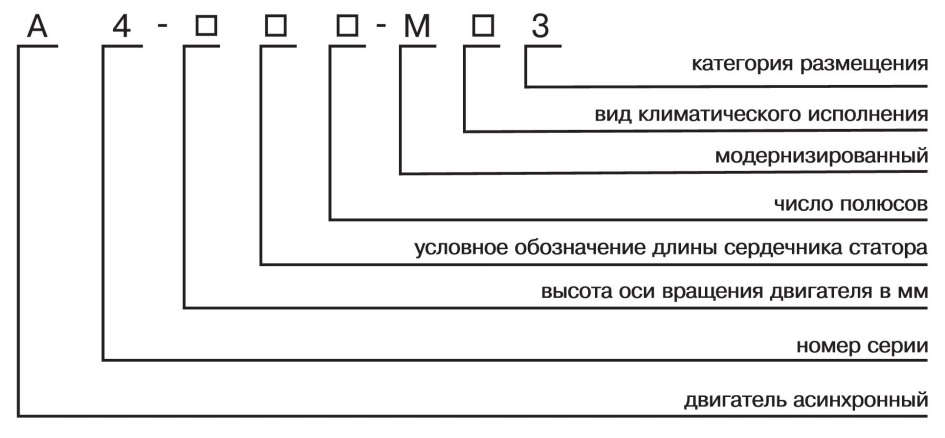

    Условное обозначение типа двигателей
серии А4 , 10 кВ



Условное обозначение типа двигателей серии А4 , б кВ Условное обозначение типа двигателей серии А4 , 10 кВ

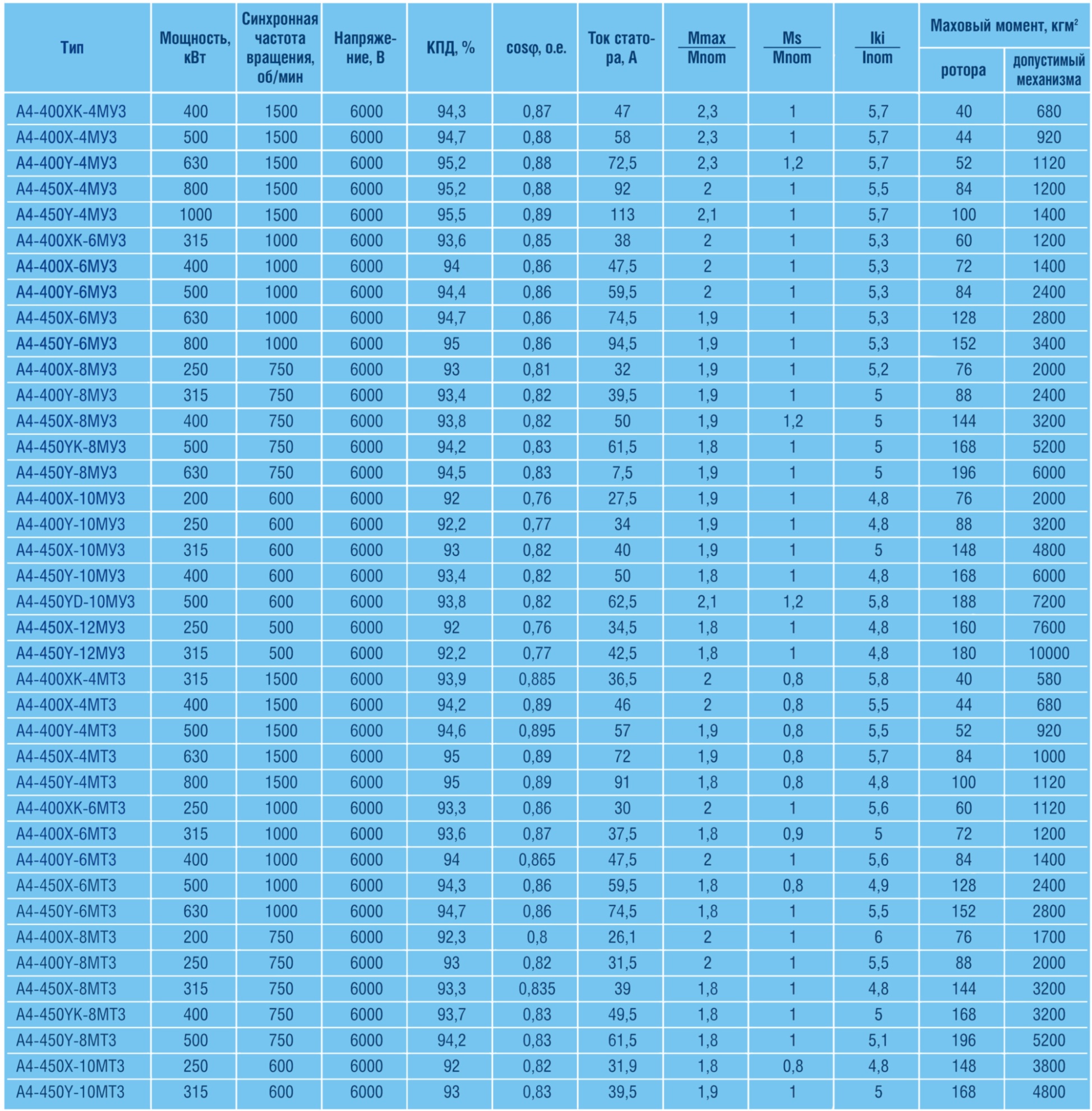

Основные технические данные двигателей серии А4 , 6 кВ



201220173026

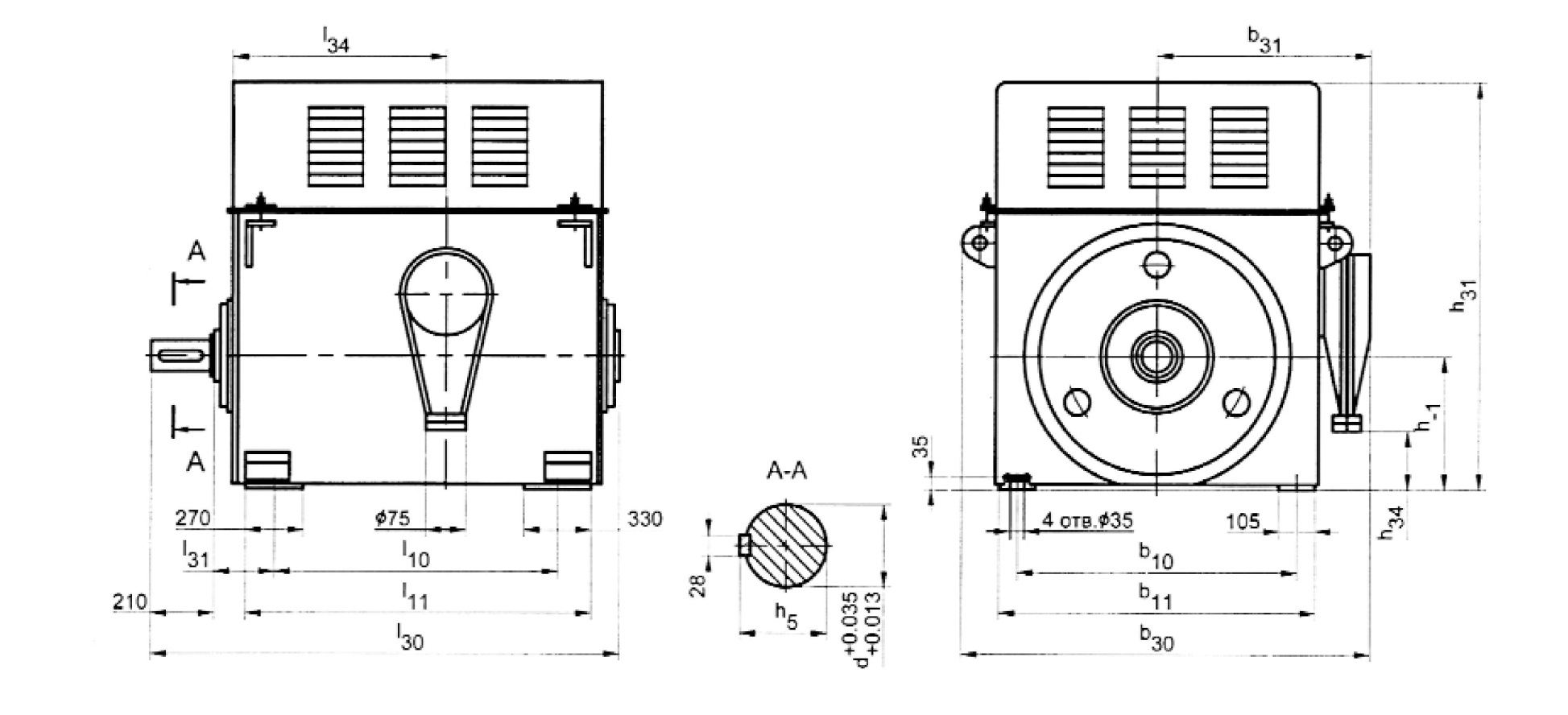

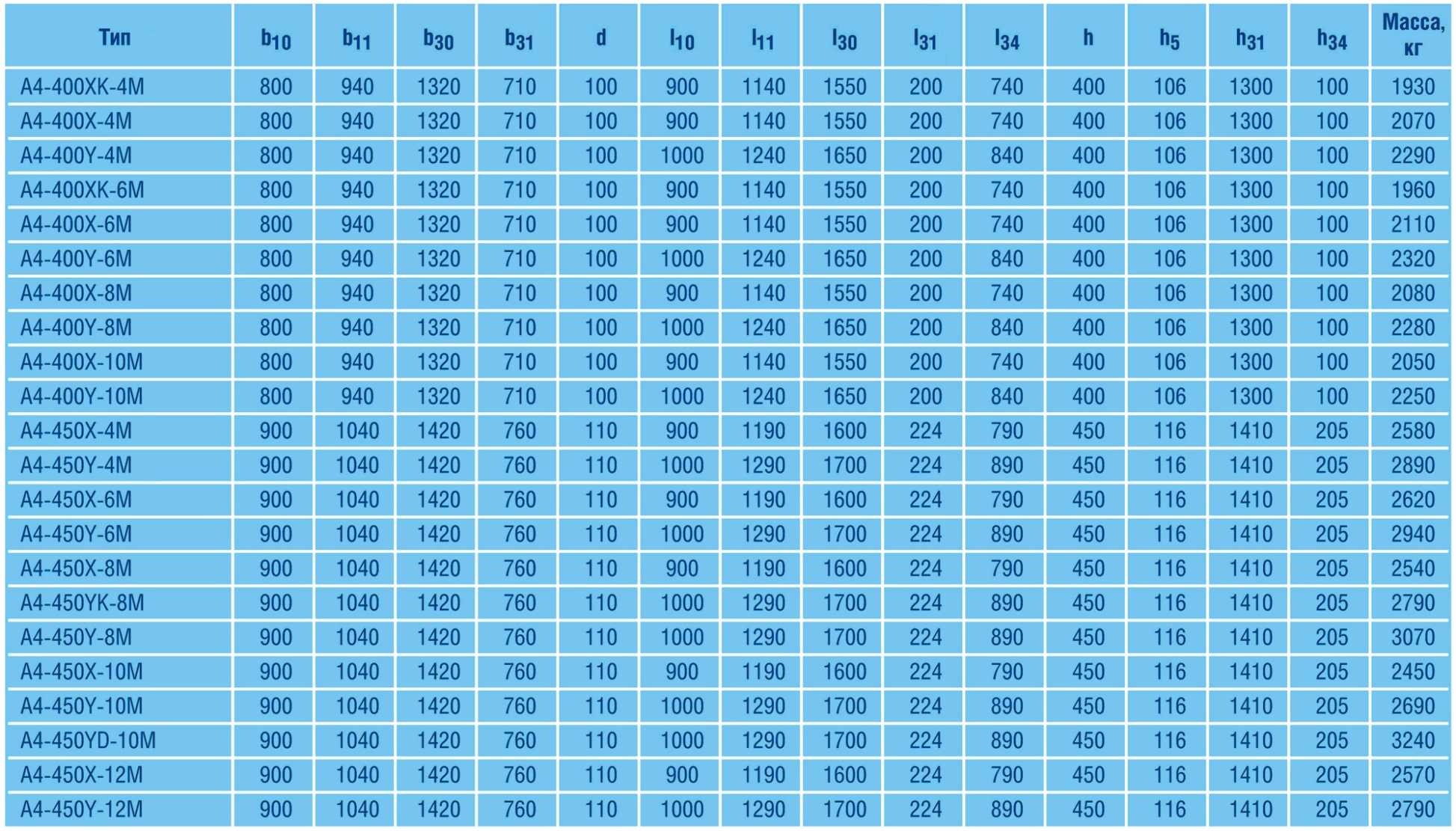

Габаритные, установочные, присоединительные размеры двигателей серии А4 , 6 кВ



201220173513



201220173720

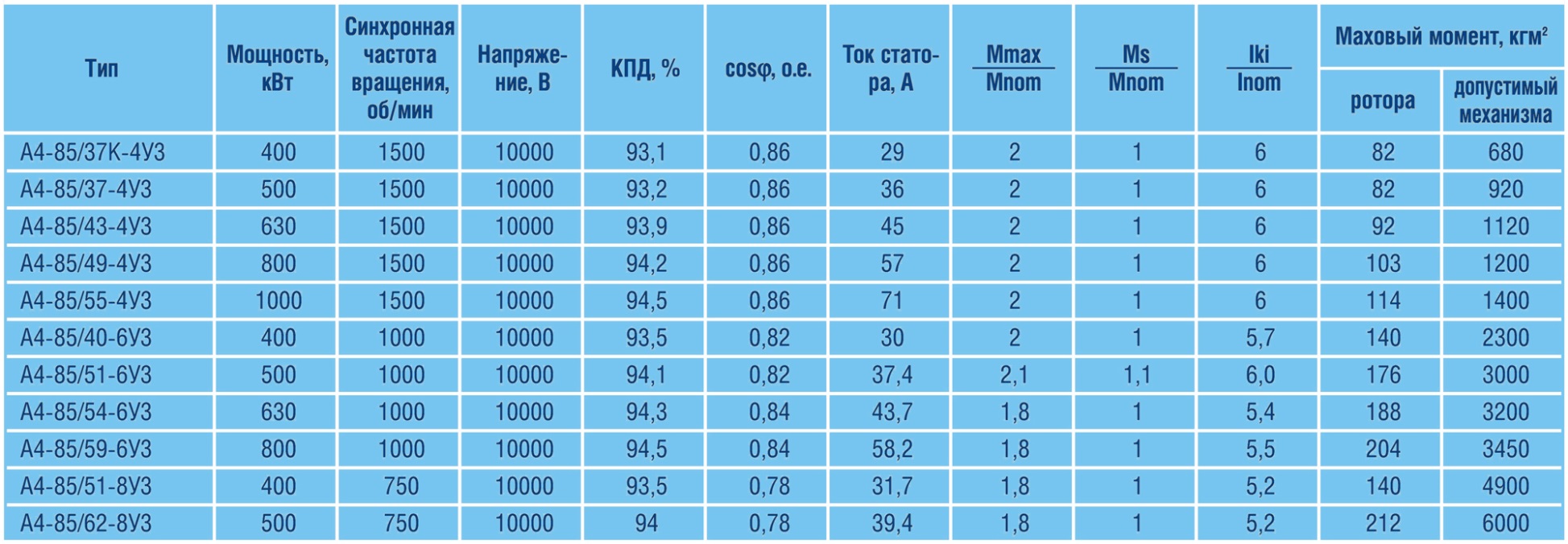

Основные технические данные двигателей серии А4 , 10 кВ



201220173947

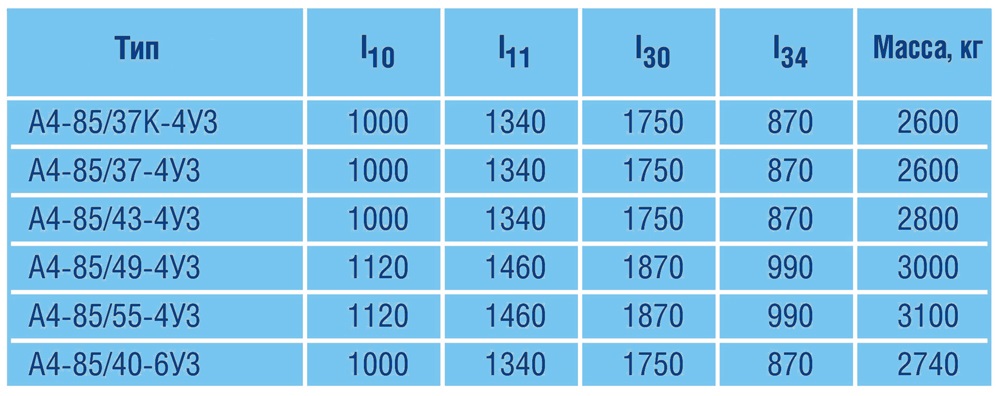

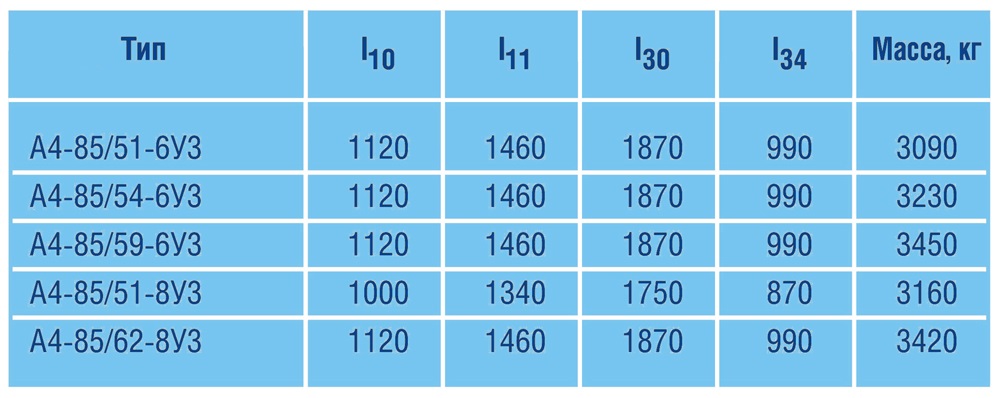

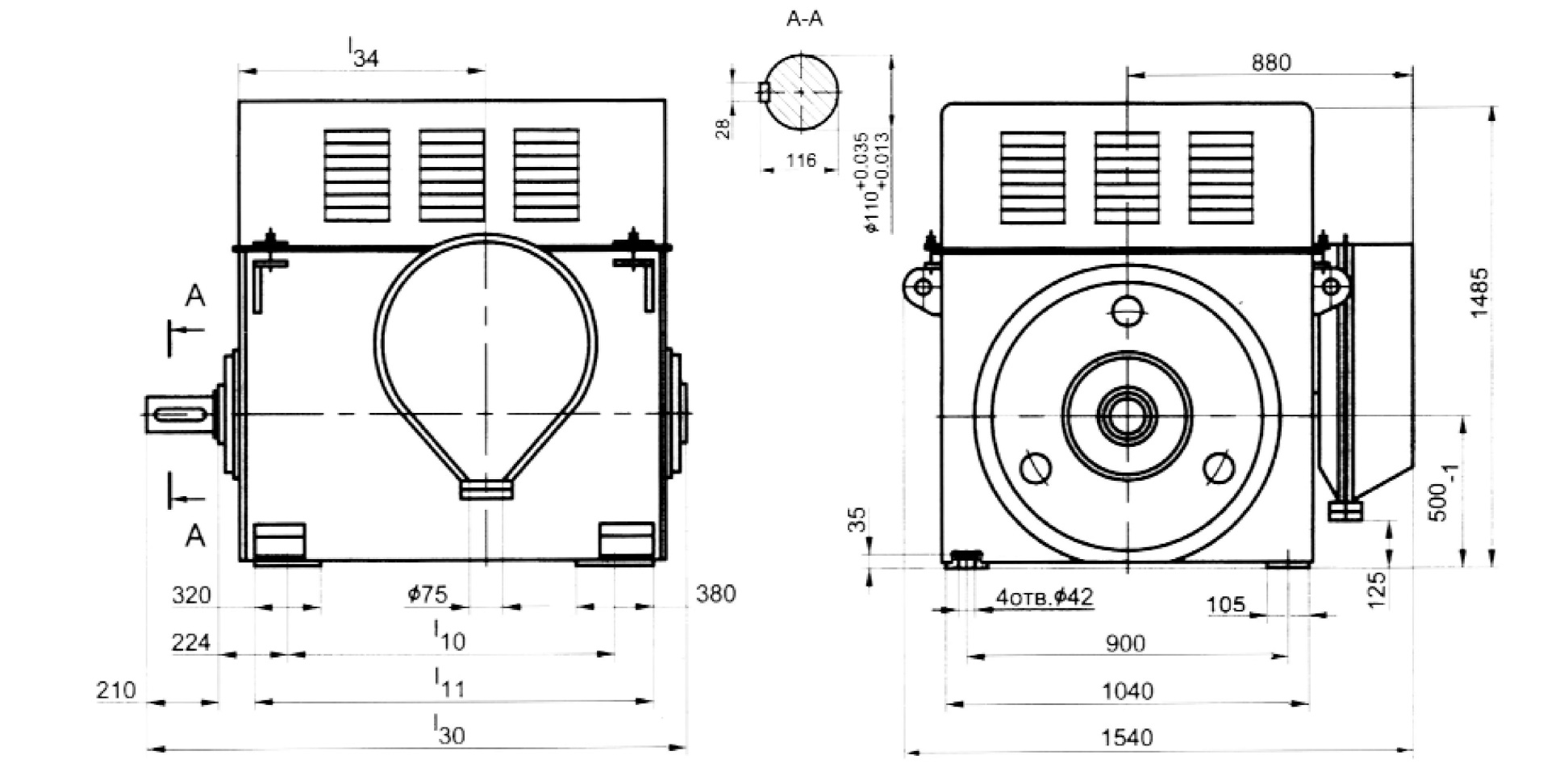

Габаритные, установочные, присоединительные размеры двигателей серии А4 , 10 кВ



201220174331



201220174617 201220174618
