Круглые грузоподъемные электромагниты постоянного тока типов М-22К, М-42К, М-62К предназначены для захвата и транспортировки грузов из ферромагнитных материалов крановыми механизмами и могут также применяться в качестве сепараторов для ферромагнитных включений в сыпучих материалах.

Условное обозначение:
М - магнит круглый;

К - заливка кремнийорганическим компаундом для увеличения срока службы электромагнитов и надежности.

В грузоподъемных электромагнитах за счет применения специального кремнийорганического компаунда для заливки катушки увеличен срок службы электромагнитов, повышена их надежность.

Климатические исполнения У1, УХЛ1, Т1. Степень защиты IP44. Класс изоляции - F. Технические условия ТУ+6-^4,
Гарантийный срок электромагнитов - 2 гщщ со дня ввода в эксплуатацию, но не бол ее 2.5 лет с момента получения потребителем. Уровень шума - ниже утвержденных санитарных норм СН2.2.4/2.1.8-562-96.
Охлаждение естественное.
Для питания грузоподъемного электромагнита от сети постоянного тока 220 В применяется аппаратура управления,'- выпускаемая предприятием ЗАСЦЦинамо-Плюс" - шкаф управления Ш 9314 и выключатель ПР743. В этом случае грузоподъемность не регулируется.

1 Ток указан при холодной катушке.
2. Мощность указана при холодной катушке и номинальном напряжении питания электромагнита 220 В постоянного тока.
3. Грузоподъемность указана при холодном грузе и горячей катушке с превышением температуры 115°С (УХЛ1) при температуре окружающего воздуха 40°С.

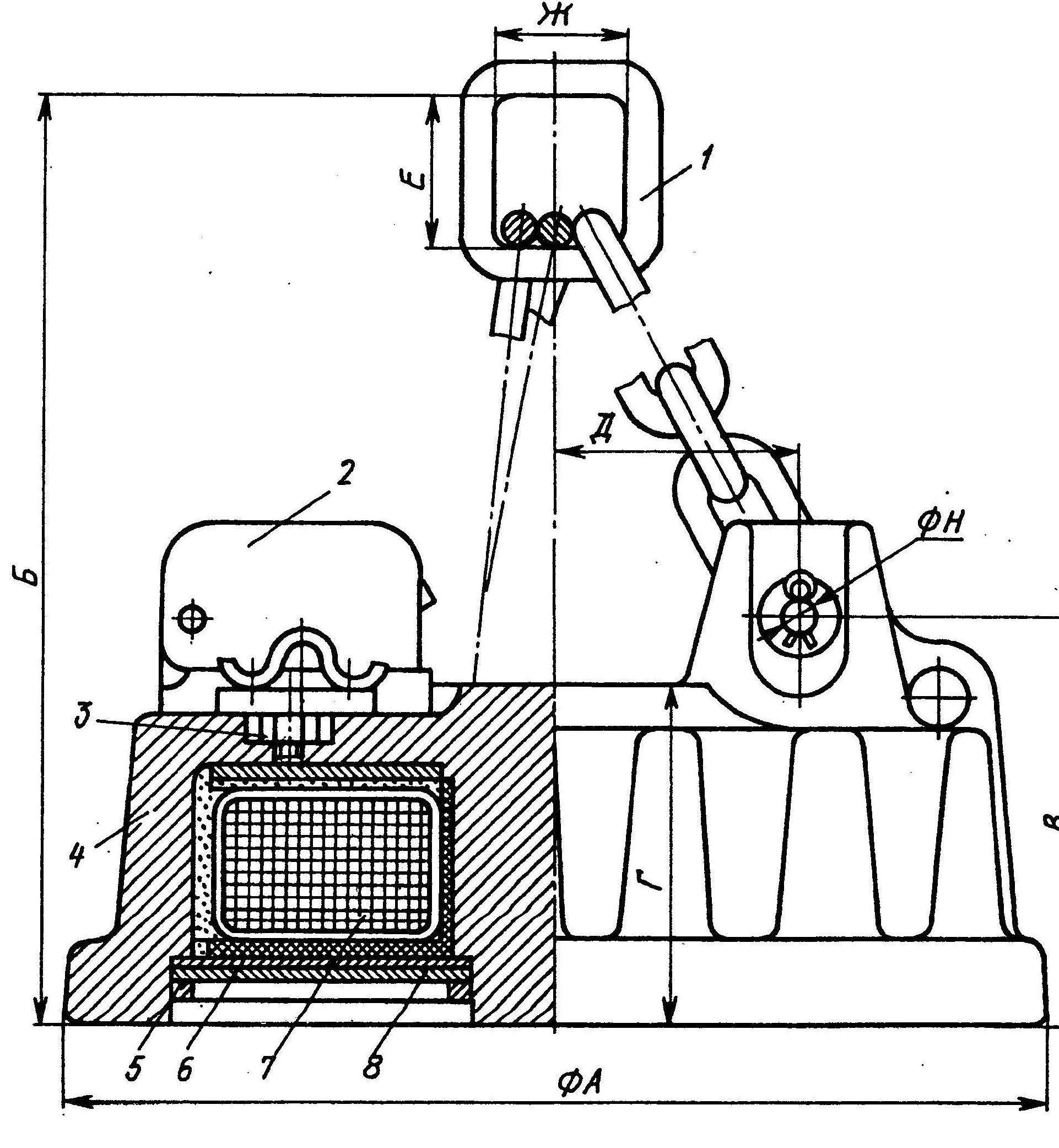

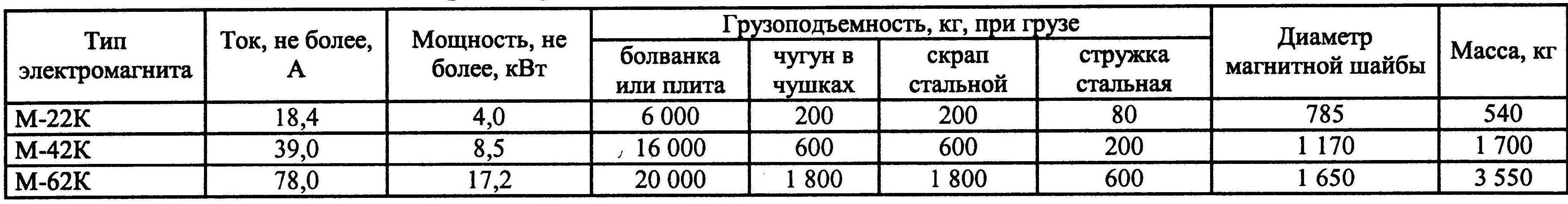

Для питания грузоподъемного электромагнита от сети переменного тока 380 В применяется аппаратура управления - панель управления ПСМ-120 и командоконтроллер ККП-1423. При этом обеспечивается регулирование грузоподъемности электромагнита. Электромагнит выпускается согласно Технические характеристики грузоподъемных а электромагнитов серии М-К приведены в табл. 2.1.2.8. Габаритные и установочные размеры электромагнитов приведены на рис. 2-16.
